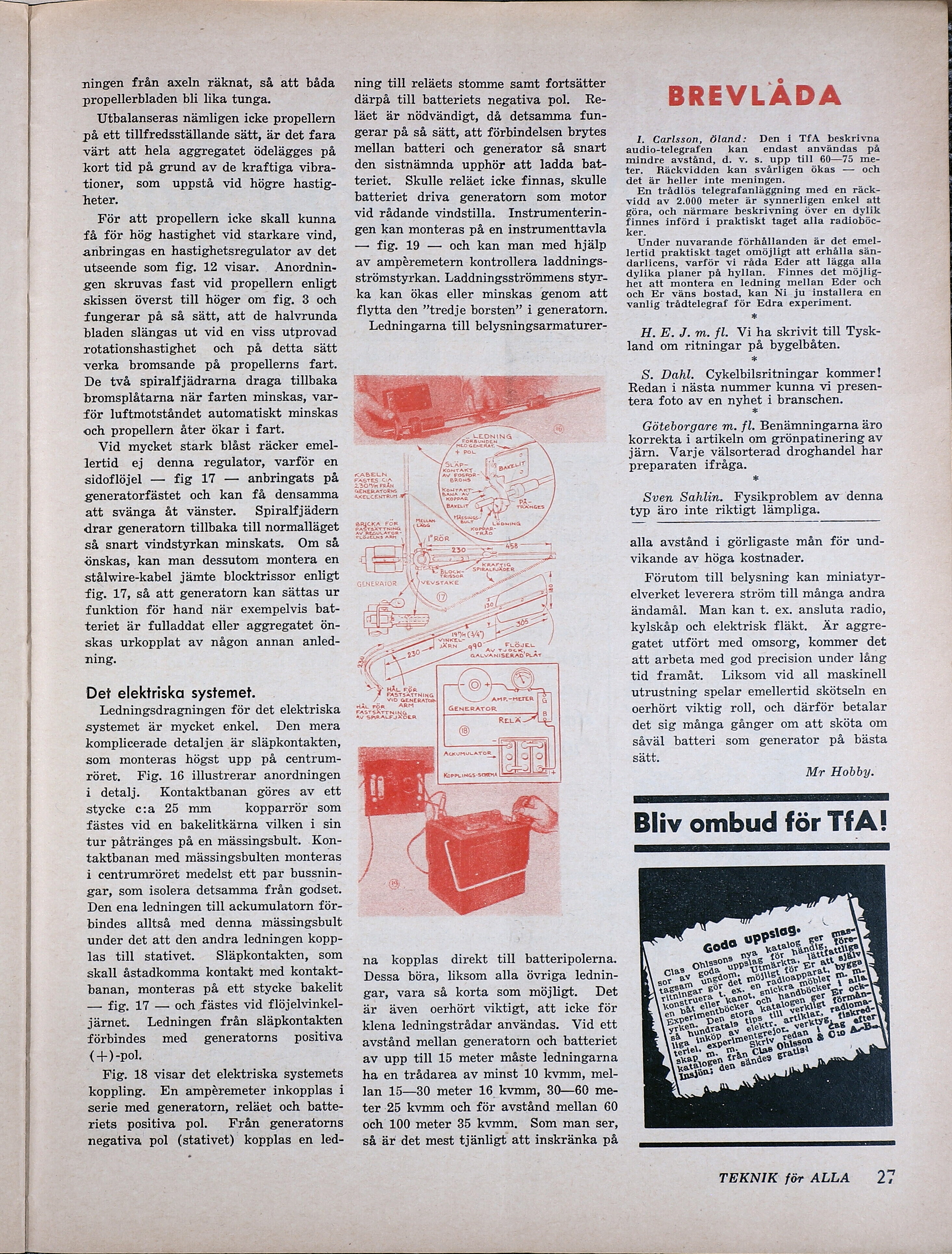

ningen från axeln räknat, så att båda
propellerbladen bli lika tunga.
Utbalanseras nämligen icke propellern
på ett tillfredsställande sätt, är det fara
värt att hela aggregatet ödelägges på
kort tid på grund av de kraftiga vibra-
tioner, som uppstå vid högre hastig-
heter.
För att propellern icke skall kunna
få för hög hastighet vid starkare vind,
anbringas en hastighetsregulator av det
utseende som fig. 12 visar. Amnordnin-
gen skruvas fast vid propellern enligt
skissen överst till höger om fig. 3 och
fungerar på så sätt, att de halvrunda
bladen slängas ut vid en viss utprovad
rotationshastighet och på detta sätt
verka bromsande på propellerns fart.
De två spiralfjädrarna draga tillbaka
bromsplåtarna när farten minskas, var-
för luftmotståndet automatiskt minskas
och propellern åter ökar i fart.
Vid mycket stark blåst räcker emel-
lertid ej denna regulator, varför en
sidoflöjel — fig 17 — anbringats på
generatorfästet och kan få densamma
att svänga åt vänster. Spiralfjädern
drar generatorn tillbaka till normalläget
så snart vindstyrkan minskats. Om så
önskas, kan man dessutom montera en
stålwire-kabel jämte blocktrissor enligt
fig. 17, så att generatorn kan sättas ur
funktion för hand när exempelvis bat-
teriet är fulladdat eller aggregatet ön-
skas urkopplat av någon annan anled-
ning.
Det elektriska systemet.
Ledningsdragningen för det elektriska
systemet är mycket enkel. Den mera
komplicerade detaljen är släpkontakten,
som monteras högst upp på centrum-
röret. Fig. 16 illustrerar anordningen
i detalj. Kontaktbanan göres av ett
stycke c:a 25 mm kopparrör som
fästes vid en bakelitkärna vilken i sin
tur påtränges på en mässingsbult. -.Kon-
taktbanan med mässingsbulten monteras
i centrumröret medelst ett par bussnin-
gar, som isolera detsamma från godset.
Den ena ledningen till ackumulatorn för-
bindes alltså med denna mässingsbult
under det att den andra ledningen kopp-
las till stativet. Släpkontakten, som
skall åstadkomma kontakt med kontakt-
banan, monteras på ett stycke bakelit
— fig. 17 — och fästes vid flöjelvinkel-
järnet. Ledningen från släpkontakten
förbindes med «generatorns positiva
(-+)-pol.
Fig. 18 visar det elektriska systemets
koppling. En ampé&remeter inkopplas i
serie med generatorn, reläet och batte-
riets positiva pol. Från generatorns
negativa pol (stativet) kopplas en led-
ning till reläets stomme samt fortsätter
därpå till batteriets negativa pol. Re-
läet är nödvändigt, då detsamma fun-
gerar på så sätt, att förbindelsen brytes
mellan batteri och generator så snart
den sistnämnda upphör att ladda bat-
teriet. Skulle reläet icke finnas, skulle
batteriet driva generatorn som motor
vid rådande vindstilla. Instrumenterin-
gen kan monteras på en instrumenttavla
— fig. 19 — och kan man med hjälp
av amperemetern kontrollera laddnings-
strömstyrkan. Laddningsströmmens styr-
ka kan ökas eller minskas genom att
flytta den ”tredje borsten” i generatorn.
Ledningarna till belysningsarmaturer-
197) 4
AR VANKET (54 i DIG
SÅ JÄRN 990 LÖJEL
30 SA
2 GALVANISERAD PLAT
a 1)
AS )
>Y HÅL IL FÖR - -O+ SA
TSÄTTNI
/ VID GENER Lal ER METER | G |
HÄL FÖR RM
FAST SÄTTNING GENERATOR ä
Vv SARALFJÄDER RELA
(CO)
na kopplas direkt till batteripolerna.
Dessa böra, liksom alla övriga lednin-
gar, vara så korta som möjligt. Det
är även oerhört viktigt, att icke för
klena ledningstrådar användas. Vid ett
avstånd mellan generatorn och batteriet
av upp till 15 meter måste ledningarna
ha en trådarea av minst 10 kvmm, mel-
lan 15—30 meter 16 kvmm, 30—60 me-
ter :25 kvmm och för avstånd mellan 60
och 100 meter 35 kvmm. Som man ser,
så är det mest tjänligt att inskränka på
BREVLÅDA
I. Carlsson, öland: Den i TfA beskrivna
audio-telegrafen kan endast användas på
mindre avstånd, d. v. s. upp till 60—75 me-
ter. Räckvidden kan svårligen ökas — och
det är heller inte meningen.
En trådlös telegrafanläggning med en räck-
vidd av 2.000 meter är synnerligen enkel att
göra, och närmare beskrivning över en dylik
finnes införd i praktiskt taget alla radioböc-
ker.
Under nuvarande förhållanden är det emel-
lertid praktiskt taget omöjligt att erhålla sän-
darlicens, varför vi råda Eder att lägga alla
dylika planer på hyllan. Finnes det möjlig-
het att montera en ledning mellan Eder och
och Er väns bostad, kan Ni ju installera en
vanlig trådtelegraf för Edra experiment.
på
H. E. J.m. fl. Vi ha skrivit till Tysk-
land om ritningar på bygelbåten.
+
S. Dahl. Cykelbilsritningar kommer!
Redan i nästa nummer kunna vi presen-
tera foto av en nyhet i branschen.
+
Göteborgare m. fl. Benämningarna äro
korrekta i artikeln om grönpatinering av
järn. Varje välsorterad droghandel har
preparaten ifråga.
+
Sven Sahlin. Fysikproblem av denna
typ äro inte riktigt lämpliga.
alla avstånd i görligaste mån för und-
vikande av höga kostnader.
Förutom till belysning kan miniatyr-
elverket leverera ström till många andra
ändamål. Man kan t. ex. ansluta radio,
kylskåp och elektrisk fläkt. Är aggre-
gatet utfört med omsorg, kommer det
att arbeta med god precision under lång
tid framåt. Liksom vid all maskinell
utrustning spelar emellertid skötseln en
oerhört viktig roll, och därför betalar
det sig många gånger om att sköta om
såväl batteri som generator på bästa
sätt.
Mr Hobby.
