ANT i
CR
SE

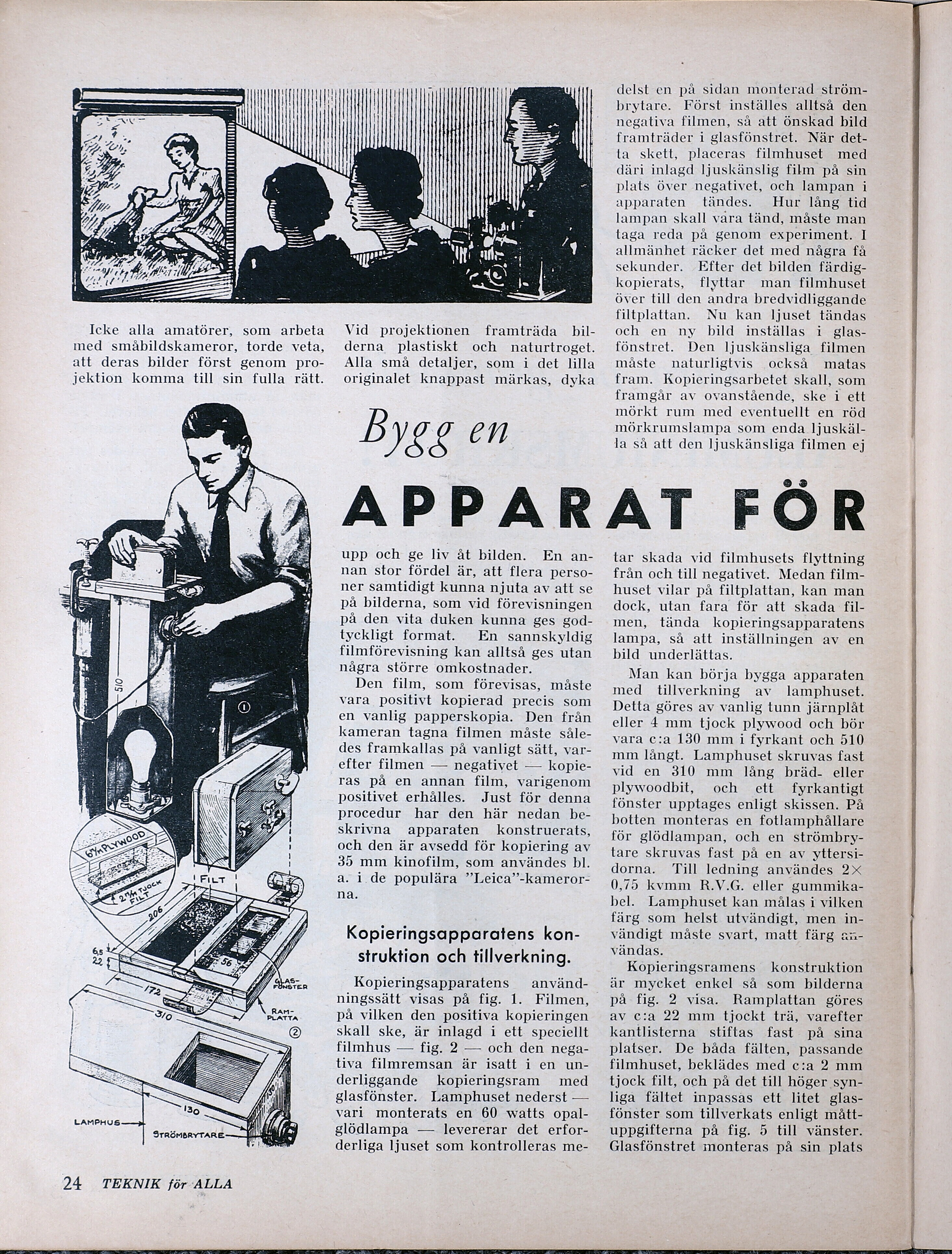

Icke alla amatörer, som arbeta
med småbildskameror, torde veta,
att deras bilder först genom pro-
Jektion komma till sin fulla rätt.
Vid projektionen framträda bil-
derna plastiskt och naturtroget.
Alla små detaljer, som i det lilla
originalet knappast märkas, dyka
Bygg en
APPAR
upp och ge liv åt bilden. En an-
nan stor fördel är, att flera perso-
ner samtidigt kunna njuta av att se
på bilderna, som vid förevisningen
på den vita duken kunna ges god-
tyckligt format. En sannskyldig
filmförevisning kan alltså ges utan
några större omkostnader.
Den film, som förevisas, måste
vara positivt kopierad precis som
en vanlig papperskopia. Den från
kameran tagna filmen måste såle-
des framkallas på vanligt sätt, var-
efter filmen — negativet — kopie-
ras på en annan film, varigenom
positivet erhålles. Just för denna
procedur har den här nedan be-
skrivna apparaten konstruerats,
och den är avsedd för kopiering av
39 mm kinofilm, som användes bl.
a. i de populära ”Leica”-kameror-
na.
Kopieringsapparatens kon-
struktion och tillverkning.
Kopieringsapparatens använd-
ningssätt visas på fig. 1. Filmen,
på vilken den positiva kopieringen
skall ske, är inlagd i ett speciellt
filmhus — fig. 2 — och den nega-
tiva filmremsan är isatt i en un-
derliggande kopieringsram med
glasfönster. Lamphuset nederst —
vari monterats en 60 watts opal-
glödlampa — levererar det erfor-
derliga ljuset som kontrolleras me-
delst en på sidan monterad ström-
brytare. Först inställes alltså den
negativa filmen, så att önskad bild
framträder i glasfönstret. När det-
la skett, placeras filmhuset med
däri inlagd ljuskänslig film på sin
plats över negativet, och lampan i
apparaten tändes. Hur lång tid
lampan skall våra tänd, måste man
taga reda på genom experiment. I
allmänhet räcker det med några få
sekunder. Efter det bilden färdig-
kopierats, flyttar man filmhuset
över till den andra bredvidliggande
filtplattan. Nu kan ljuset tändas
och en ny bild inställas i glas-
fönstret. Den ljuskänsliga filmen
måste naturligtvis också matas
fram. Kopieringsarbetet skall, som
framgår av ovanstående, ske i ett
mörkt rum med eventuellt en röd
mörkrumslampa som enda ljuskäl-
la så att den ljuskänsliga filmen ej
AT FÖR
tar skada vid filmhusets flyttning
från och till negativet. Medan film-
huset vilar på filtplattan, kan man
dock, utan fara för att skada fil-
men, tända kopieringsapparatens
lampa, så att inställningen av en
bild underlättas.
Man kan börja bygga apparaten
med tillverkning av lamphuset.
Detta göres av vanlig tunn järnplåt
eller 4 mm tjock plywood och bör
vara c:a 130 mm i fyrkant och 510
mm långt. Lamphuset skruvas fast
vid en 310 mm lång bräd- eller
plywoodbit, och ett fyrkantigt
fönster upptages enligt skissen. På
botten monteras en fotlamphållare
för glödlampan, och en strömbry-
tare skruvas fast på en av yttersi-
dorna. Till ledning användes 2x
0,75 kvmm R.V.G. eller gummika-
bel. Lamphuset kan målas i vilken
färg som helst utvändigt, men in-
vändigt måste svart, matt färg an-
vändas.
Kopieringsramens konstruktion
är mycket enkel så som bilderna
på fig. 2 visa. Ramplattan göres
av c:a 22 mm tjockt trä, varefter
kantlisterna stiftas fast på sina
platser. De båda fälten, passande
filmhuset, beklädes med c:a 2 mm
tjock filt, och på det till höger syn-
liga fältet inpassas ett litet glas-
fönster som tillverkats enligt mått-
uppgifterna på fig. 5 till vänster.
Glasfönstret monteras på sin plats
