hä dn
Re
EEE
genom att man skär ett passande
hål i filten, så att de skarpa kan-
terna ej kunna skada den ovanför
liggande filmremsan. Hålet genom
ramplattan under glasfönstret gö-
res koniskt, så att den minsta öpp-
ningen kommer närmast glaset.
Alla ytor målas mattsvarta. Genom-
föringen för filmen anordnas enligt
den lilla runda skissen på fig. 2.
Man bör observera, att ett extra li-
tet filtstycke fastlimmats vid den
övre filmgenomföringsklotsen, så
att filmen i möjligaste mån skonas
från repor.

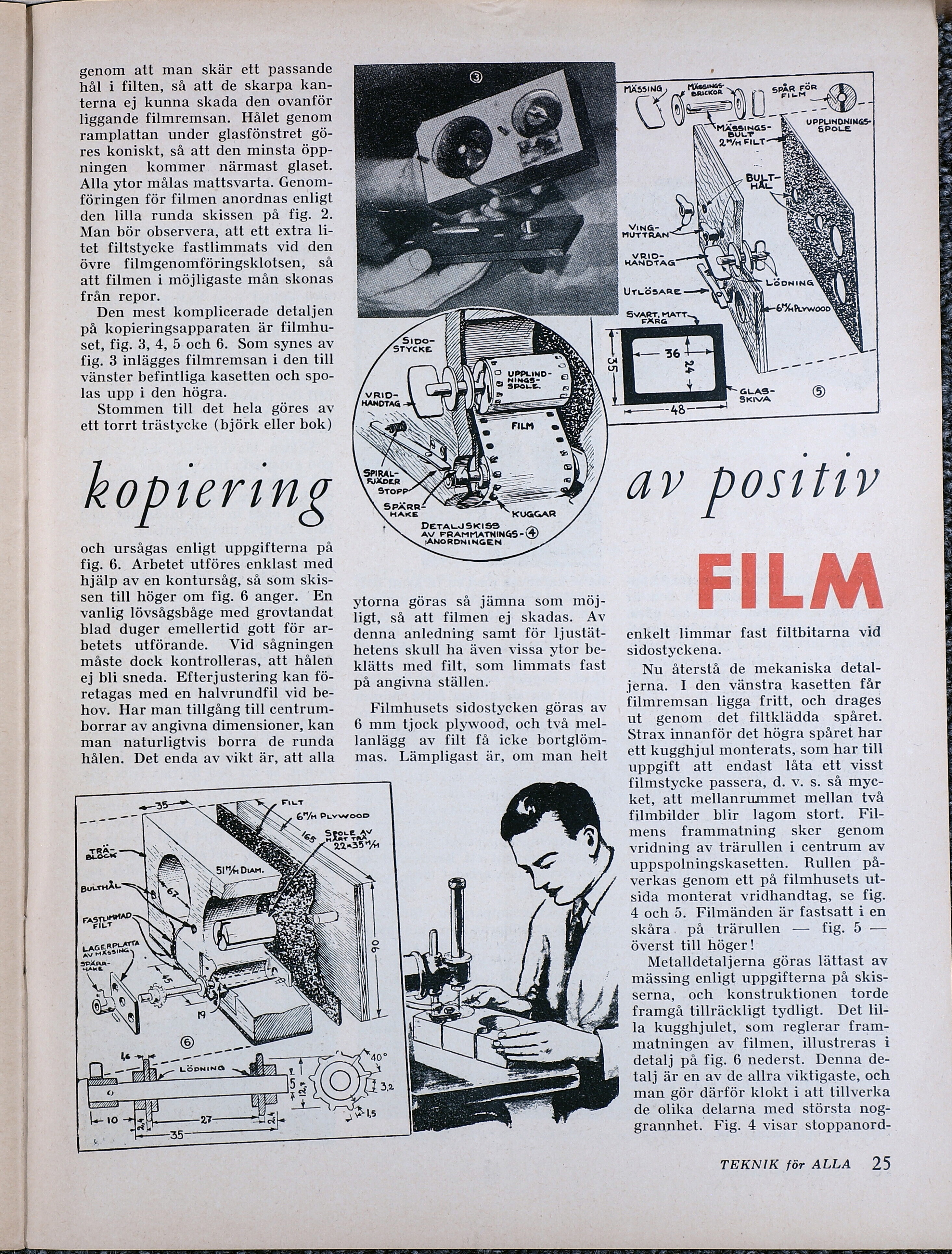

Den mest komplicerade detaljen
på kopieringsapparaten är filmhu-
set, fig. 3, 4, 5 och 6. Som synes av
fig. 3 inlägges filmremsan i den till
vänster befintliga kasetten och spo-
las upp i den högra.
Stommen till det hela göres av
ett torrt trästycke (björk eller bok)
kopiering
och ursågas enligt uppgifterna på
fig. 6. Arbetet utföres enklast med
hjälp av en kontursåg, så som skis-
sen till höger om fig. 6 anger. "En
vanlig lövsågsbåge med grovtandat
blad duger emellertid gott för ar-
betets utförande. Vid sågningen
måste dock kontrolleras, att hålen
ej bli sneda. Efterjustering kan fö-
retagas med en halvrundfil vid be-
hov. Har man tillgång till centrum-
borrar av angivna dimensioner, kan
man naturligtvis borra de runda
hålen. Det enda av vikt är, att alla
AN sans jaa
RPLATTA
LAGRESINGY $
JEN
CR Ma
ERA EN Ge O
FRAMMATNINGS -
JANORDNINGEN
ytorna göras så jämna som möj-
ligt, så att filmen ej skadas. Av
denna anledning samt för ljustät-
hetens skull ha även vissa ytor be-
klätts med filt, som limmats fast
på angivna ställen.
Filmhusets sidostycken göras av
6 mm tjock plywood, och två mel-
lanlägg av filt få icke bortglöm-
Lämpligast är, om man helt
mas.
Av positiv
FILM
enkelt limmar fast filtbitarna vid
sidostyckena. |
Nu återstå de mekaniska detal-
jerna. I den vänstra kasetten får
filmremsan ligga fritt, och drages
ut genom det filtklädda spåret.
Strax innanför det högra spåret har
ett kugghjul monterats, som har till
uppgift att endast låta ett visst
filmstycke passera, d. v. s. så myc-
ket, att mellanrummet mellan två
filmbilder blir lagom stort. Fil-
mens frammatning sker genom
vridning av trärullen i centrum av
uppspolningskasetten. Rullen på-
verkas genom ett på filmhusets ut-
sida monterat vridhandtag, se fig.
4 och 5. Filmänden är fastsatt i en
skåra. på trärullen — fig. 5 —
överst till höger!
Metalldetaljerna göras lättast av
mässing enligt uppgifterna på skis-
serna, och konstruktionen torde
framgå tillräckligt tydligt. Det lil-
la kugghjulet, som reglerar fram-
matningen av filmen, illustreras i
detalj på fig. 6 nederst. Denna de-
talj är en av de allra viktigaste, och
man gör därför klokt i att tillverka
de olika delarna med största nog-
grannhet. Fig. 4 visar stoppanord-
TEKNIK för ALLA 25
