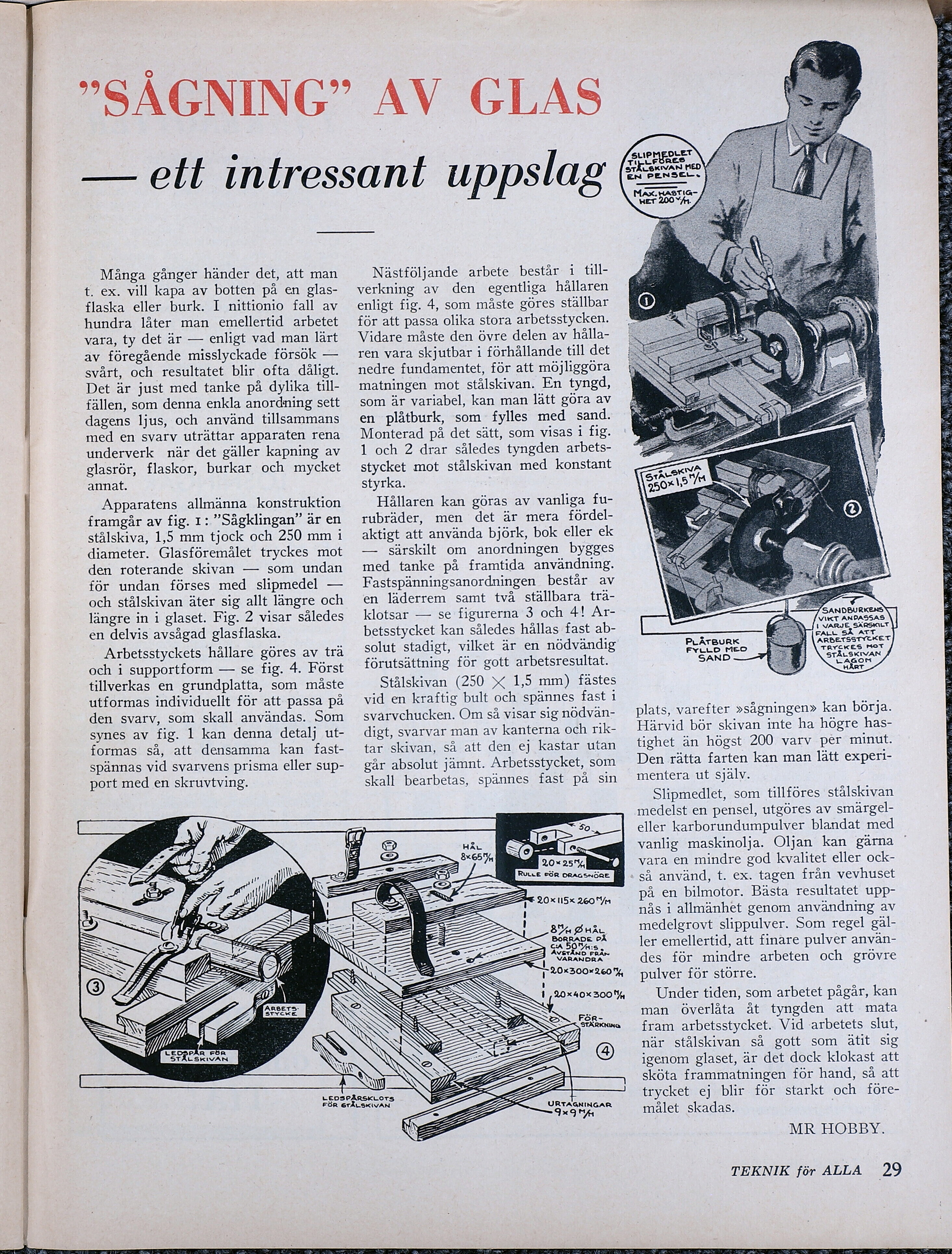

Många gånger händer det, att man
t. ex. vill kapa av botten på en glas-
flaska eller burk. I nittionio fall av
hundra låter man emellertid arbetet
vara, ty det är — enligt vad man lärt
| av föregående misslyckade försök —
svårt, och resultatet blir ofta dåligt.
Det är just med tanke på dylika till-
fällen, som denna enkla anordning sett
dagens ljus, och använd tillsammans
med en svarv uträttar apparaten rena
underverk när det gäller kapning av
glasrör, flaskor, burkar och mycket
annat.
Apparatens allmänna konstruktion
framgår av fig. 1: ”Sågklingan” är en
stålskiva, 1,5 mm tjock och 250 mm i
diameter. Glasföremålet tryckes mot
den roterande skivan — som undan
för undan förses med slipmedel —
och stålskivan äter sig allt längre och
längre in i glaset. Fig. 2 visar således
en delvis avsågad glasflaska.
Arbetsstyckets hållare göres av trä
och i supportform — se fig. 4. Först
tillverkas en grundplatta, som måste
utformas individuellt för att passa på
den svarv, som skall användas. Som
synes av fig. 1 kan denna detalj ut-
formas så, att densamma kan fast-
spännas vid svarvens prisma eller sup-
port med en skruvtving.
”SÅGNING” AV GLAS
— elt intressant uppslag
Nästföljande arbete består i till-
verkning av den egentliga hållaren
enligt fig. 4, som måste göres ställbar
för att passa olika stora arbetsstycken.
Vidare måste den övre delen av hålla-
ren vara skjutbar i förhållande till det
nedre fundamentet, för att möjliggöra
matningen mot stålskivan. En tyngd,
som är variabel, kan man lätt göra av
en plåtburk, som fylles med sand.
Monterad på det sätt, som visas i fig.
1 och 2 drar således tyngden arbets-
stycket mot stålskivan med konstant
styrka.
Hållaren kan göras av vanliga fu-
rubräder, men det är mera fördel-
aktigt att använda björk, bok eller ek
— särskilt om anordningen bygges
med tanke på framtida användning.
Fastspänningsanordningen består av
en läderrem samt två ställbara trä-
klotsar — se figurerna 3 och 4! Ar-
betsstycket kan således hållas fast ab-
solut stadigt, vilket är en nödvändig
förutsättning för gott arbetsresultat.
Stålskivan (250 X 1,5 mm) fästes
vid en kraftig bult och spännes fast i
svarvchucken. Om så visar sig nödvän-
digt, svarvar man av kanterna och rik-
tar skivan, så att den ej kastar utan
går absolut jämnt. Arbetsstycket, som
skall bearbetas, spännes fast på sin
PÅR FöRrR
STÄL SKIVAN
Ba BHAL
BORRADE PÅ
CA 505
z :S
AVSTÅND FRÅN
CA VARANDRA
I TOx300x260 74
I
1 ,20x40x 3004,
LEDSPÅRSKLOT:
s
FÖR GTÅLSKIVAN
TAGNINGAR
M
x9 YA
LET
SLIP D 25
(2
NSELA
TILLFÖR RR
sSTÅLSKIVAN MEDY-
EN PE
MAX. HASTIG"
HET Ma
FALL ATT
ARBETSSTYCKET
TRYCKES MOT
STÄLSKIVAN
rn
aÄRT
PLÅTBURK
FYLLD MED
SAND
plats, varefter »sågningen» kan börja.
Härvid bör skivan inte ha högre has-
tighet än högst 200 varv per minut.
Den rätta farten kan man lätt experi-
mentera ut själv.
Slipmedlet, som tillföres stålskivan
medelst en pensel, utgöres av smärgel-
eller karborundumpulver blandat med
vanlig maskinolja. Oljan kan gärna ’
vara en mindre god kvalitet eller ock-
« så använd, t. ex. tagen från vevhuset
på en bilmotor. Bästa resultatet upp-
nås i allmänhet genom användning av
medelgrovt slippulver. Som regel gäl-
ler emellertid, att finare pulver använ-
des för mindre arbeten och grövre
pulver för större.
Under tiden, som arbetet pågår, kan
man överlåta åt tyngden att mata
fram arbetsstycket. Vid arbetets slut,
när stålskivan så gott som ätit sig
igenom glaset, är det dock klokast att
sköta frammatningen för hand, så att
trycket ej blir för starkt och före-
målet skadas. Å
MR HOBBY.
