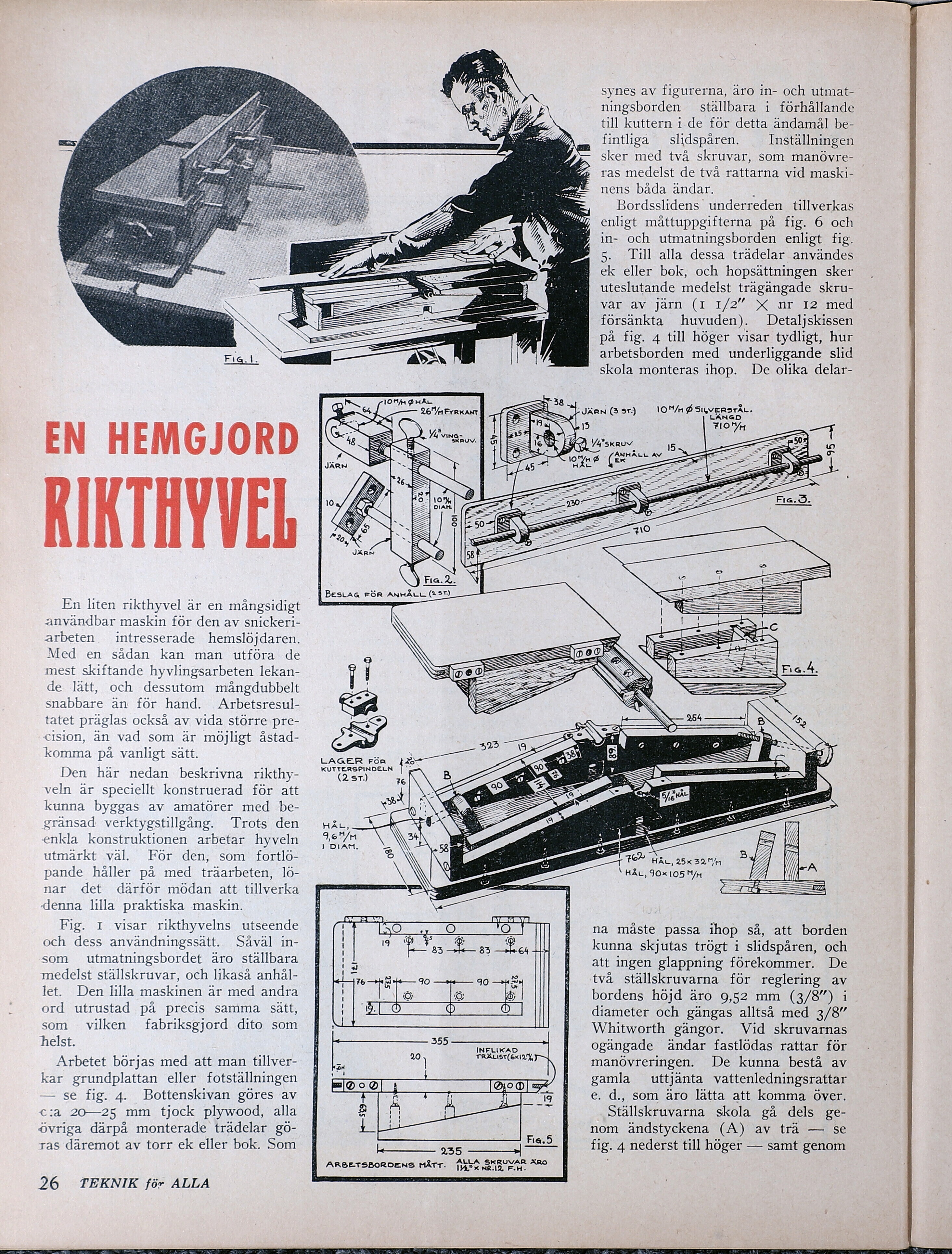

EN HEMGJORD
RIKTHYVEL
En liten rikthyvel är en mångsidigt
användbar maskin för den av snickeri-
arbeten = intresserade hemslöjdaren.
Med en sådan kan man utföra de
mest skiftande hyvlingsarbeten lekan-
de lätt, och dessutom mångdubbelt
snabbare än för hand. Arbetsresul-
tatet präglas också av vida större pre-
cision, än vad som är möjligt åstad-
komma på vanligt sätt.
Den här nedan beskrivna rikthy-
veln är speciellt konstruerad för att
kunna byggas av amatörer med be-
gränsad verktygstillgång. Trots den
enkla konstruktionen arbetar hyveln
utmärkt väl. För den, som fortlö-
pande håller på med träarbeten, lö-
nar det därför mödan att tillverka
denna lilla praktiska maskin.
Fig. I visar rikthyvelns utseende
och dess användningssätt. Såväl in-
som <utmatningsbordet äro ställbara
medelst ställskruvar, och likaså anhål-
let. Den lilla maskinen är med andra
ord utrustad på precis samma sätt,
som vilken <fabriksgjord dito som
helst.
Arbetet börjas med att man tillver-
kar grundplattan eller fotställningen
— se fig. 4. Bottenskivan göres av
c:a 20—25 mm tjock plywood, alla
övriga därpå monterade trädelar gö-
ras däremot av torr ek eller bok. Som
26 TEKNIK för ALLA
LAGER För
KUTTERSPINDELN
(2 sT)
e Inre mTe
| NORREO (ÖR
oo OF I Ce
| je 83 Te 83 eeh LL
a
Le OkSe— 90 fen öv
; NE & & |
I | CAREO D dT
355
INFLIKAD
20 TRÄLIST(ExXIV FN
Eloo ol 3 [Oo 0]
4 [aj Ne
ah | 3
Fia,5
he 235 STREET
ARBETSBORDENS MÅTT. fytsg nå la Mr RO
synes av figurerna, äro in- och utmat-
ningsborden = ställbara i förhållande
till kuttern i de för detta ändamål be-
fintliga — slidspåren. Inställningen
sker med två skruvar, som manövre-
ras medelst de två rattarna vid maski-
nens båda ändar. :
Bordsslidens underreden tillverkas
enligt måttuppgifterna på fig. 6 och
in- och utmatningsborden enligt fig.
5. Till alla dessa trädelar användes
ek eller bok, och hopsättningen sker
uteslutande medelst trägangade skru-
var av järn (I 1/27 X nr 12 med
försänkta huvuden). <Detaljskissen
på fig. 4 till höger visar tydligt, hur
arbetsborden med underliggande slid
skola monteras ihop. De olika delar-
Ä 3 ST IOM/M Å SUVERSTÅL.
JÄRN (3 ST) é RNSA
13
Ef. Va” skruv
ANHÄLL AV
long (ER
7072 HÅL, 25x 32 Vv
VHÅL, J0Xx 105 M/M
na måste passa ihop så, att borden
kunna skjutas trögt i slidspåren, och
att ingen glappning förekommer. De
två ställskruvarna för reglering av
bordens höjd äro 9,52 mm (3/8”) i
diameter och gängas alltså med 3/8”
Whitworth gängor. Vid skruvarnas
ogangade ändar fastlödas rattar för
manövreringen. De kunna bestå av
gamla uttjänta vattenledningsrattar
e. d., som äro lätta att komma över.
Ställskruvarna skola gå dels ge-
nom ändstyckena (A) av trä — se
fig. 4 nederst till höger — samt genom
