som drives av en

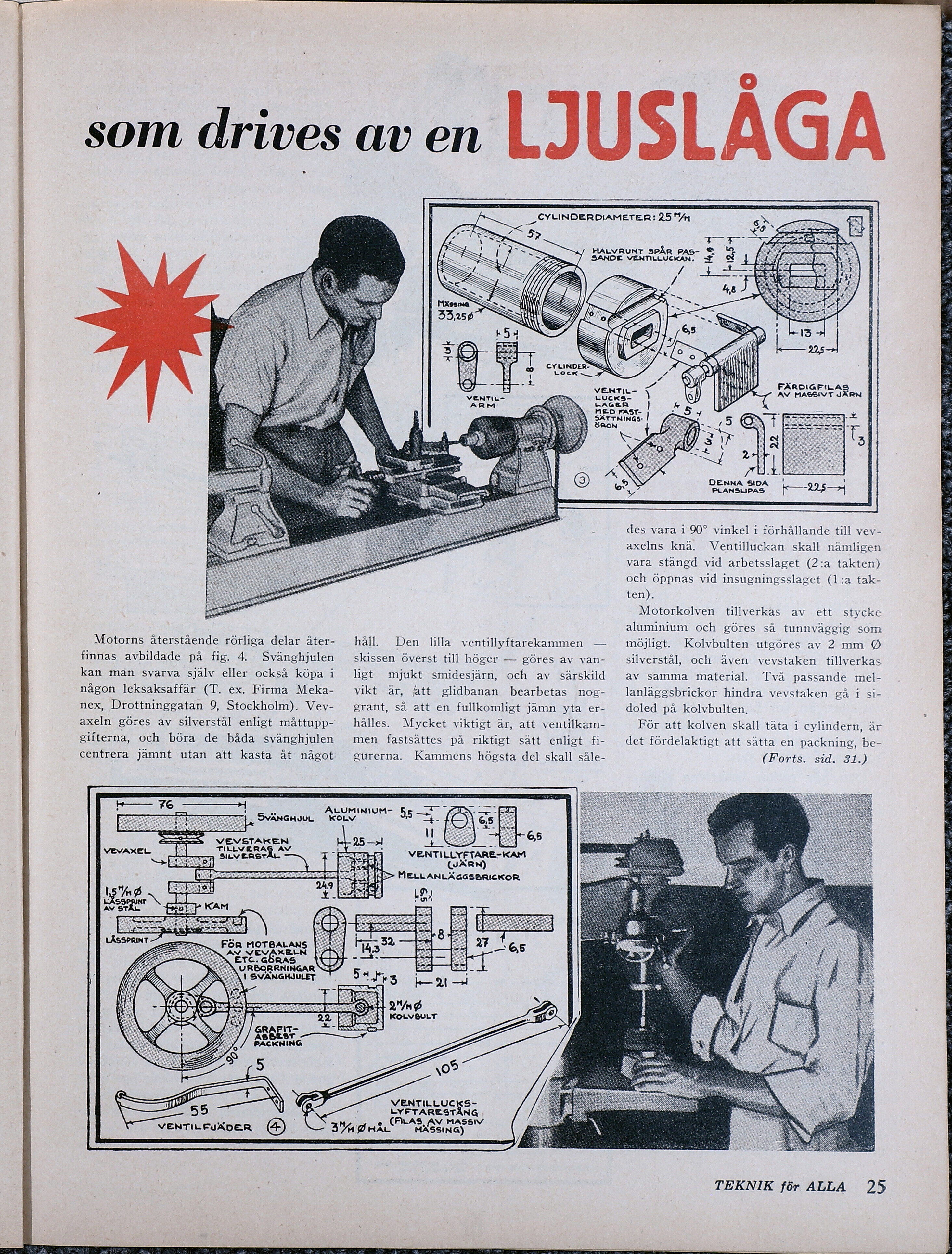

Motorns återstående rörliga delar åter-
finnas avbildade på fig. 4. Svänghjulen
kan man svarva själv eller också köpa i
någon leksaksaffär (T. ex. Firma Meka-
nex, Drottninggatan 9, Stockholm). Vev-
axeln göres av silverstål enligt måttupp-
gifterna, och böra de båda svänghjulen
centrera jämnt utan att kasta åt något
SS
CYLINDER-
LocKaL
OCYLINDERDIAMETER: 25 "Vn
ARE
HALVRUNT SPÅR PAS- & :
SANDE VENTILLUCKAN. +
få
MED FAST-
SÄTTNINGS-
BRON
FÄRDIGFiILAB
AV MASSIVT JÄRN
DENNA SIDA
3 PLANSLIPAS
RA
håll. Den lilla ventillyftarekammen —
skissen överst till höger — göres av van-
ligt mjukt smidesjärn, och av särskild
vikt är, fatt glidbanan bearbetas nog-
grant, så att en fullkomligt jämn yta er-
hålles. Mycket viktigt är, att ventilkam-
men fastsättes på riktigt sätt enligt fi-
gurerna. Kammens högsta del skall såle-
KH 76
= z "kk SVÄNGHJUL
ar
" VEVSTAKEN,
: TILLVE 2
VILLA + i] SILVERST.
- YIN Å
AS
ALUMINIUM- Nä
I KOLV 5,5 2
uu
SEED Ai
VENTILLYFTARE-KAM
(JÄRN)
MELLANLÄGGSBRICKOR
FÖR MOTBALANS
AV FÄRG SEN
ETC. GÖRAS
LÖ
IT-
ST
MENTILFJÄDER GF)
3 dHAL
MENTILLUCKS-
LYFTARESTÅNG
(FILAS, AV MASSIV
MÄSSING)
des vara 1 90” vinkel i förhållande till vev-
axelns knä. Ventilluckan skall nämligen
vara stängd vid arbetsslaget (2:a takten)
och öppnas vid insugningsslaget (1:a tak-
ten).
Motorkolven stycke
aluminium och göres så tunnväggig som
möjligt. Kolvbulten utgöres av 2 mm &«
silverstål, och även vevstaken tillverkas
av samma material. Två passande mel-
lanläggsbrickor hindra vevstaken gå i si-
doled på kolvbulten.
För att kolven skall täta i cylindern, är
det fördelaktigt att sätta en packning, be-
(Forts. sid. 31.)
tillverkas av ett
TEKNIK för ALLA 25
