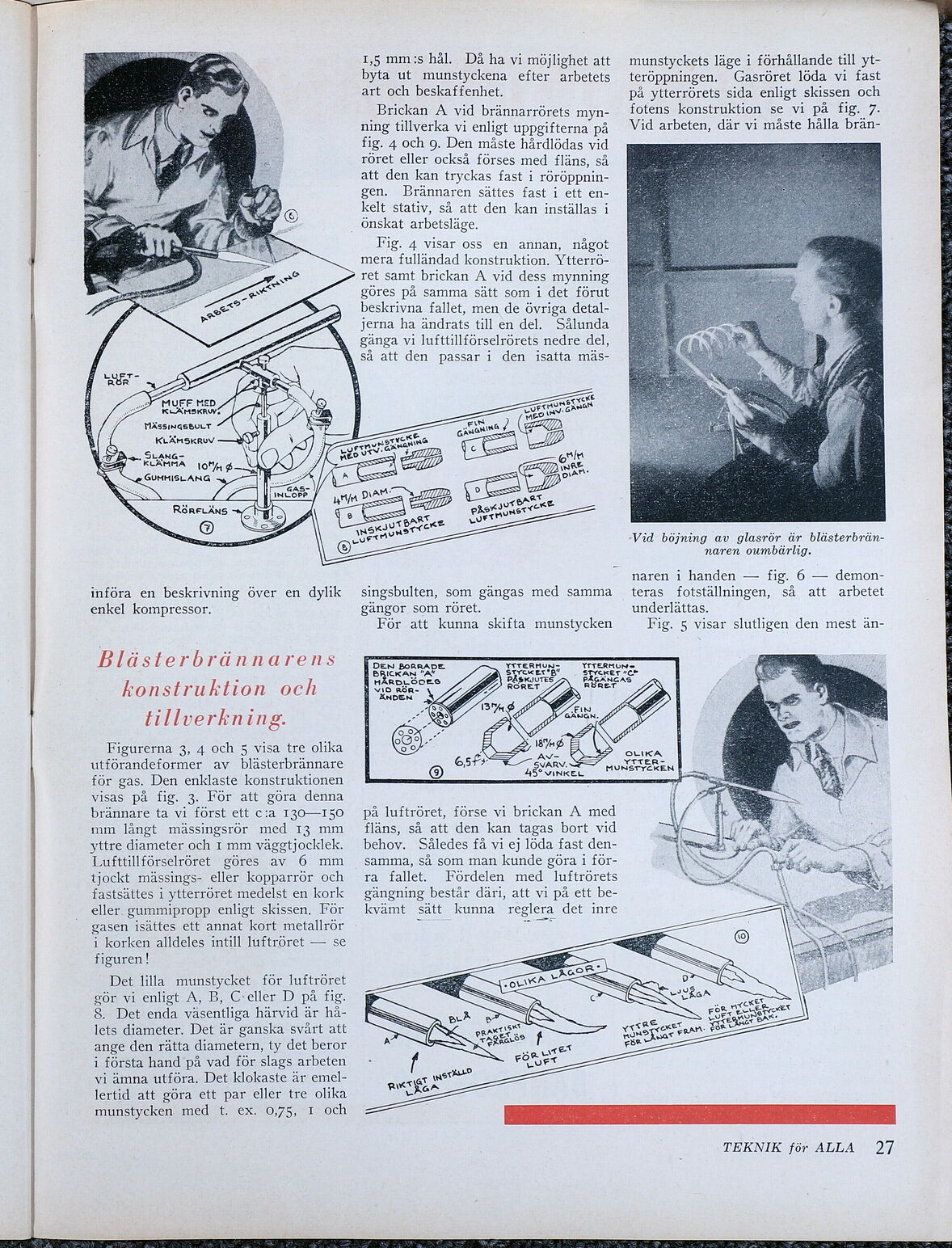

RONNE MUFF MED KLAÄAMSKRUVS MÄSSINGSBULT KLÄMSKRUV LANG= KLÄMMA OA [d GUMMISLANG RÖRFLÄNS införa en beskrivning över en dylik enkel kompressor. Blästerbrännarens konstruktion och tillverkning. Figurerna 3, 4 och 5 visa tre olika utförandeformer av blästerbrännare för gas. Den enklaste konstruktionen visas på fig. 3. För att göra denna brännare ta vi först ett c:a 130—150 mm långt mässingsrör med 13 mm yttre diameter och I mm väggtjocklek. I ufttillförselröret göres av 6 mm tjockt mässings- eller kopparrör och fastsättes i ytterröret medelst en kork eller gummipropp enligt skissen. För gasen isättes ett annat kort metallrör i korken alldeles intill luftröret — se figuren! Det lilla munstycket för luftröret gör vi enligt A, B, C-eller D på fig. 8. Det enda väsentliga härvid är hå- lets diameter. Det är ganska svårt att ange den rätta diametern, ty det beror i första hand på vad för slags arbeten vi ämna utföra. Det klokaste är emel- lertid att göra ett par eller tre olika munstycken med t. ex. 0,75, I och | så att den passar i den isatta mäs- 1,5 mm:s hål. Då ha vi möjlighet att byta ut munstyckena efter arbetets art och beskaffenhet. Brickan A vid brännarrörets myn- ning tillverka vi enligt uppgifterna på fig. 4 och 9. Den måste hårdlödas vid röret eller också förses med fläns, så att den kan tryckas fast i röröppnin- gen. Brännaren sättes fast i ett en- kelt stativ, så att den kan inställas i önskat arbetsläge. Fig. 4 visar oss en annan, något mera fulländad konstruktion. Ytterrö- ret samt brickan A vid dess mynning göres på samma sätt som i det förut beskrivna fallet, men de övriga detal- jerna ha ändrats till en del. Sålunda gänga vi lufttillförselrörets nedre del, yckE MUMNSINAN Fd CUF nv: GÅ ING Zz a GÄn 5 singsbulten, som gängas med samma gängor som röret. För att kunna skifta munstycken munstyckets läge i förhållande till yt- teröppningen. Gasröret löda vi fast på ytterrörets sida enligt skissen och fotens konstruktion se vi på fig. 7. Vid arbeten, där vi måste hålla brän- Vid böjning av glasrör är blästerbrän- naren oumbärlig. naren i handen — fig. 6 — demon- teras fotställningen, så att arbetet underlättas. Fig. 5 visar slutligen den mest än- DEN BORRAD E YTTERMUN- BRICKAN "Al PÅSKJUTES RÖRET NI YTTERMUN = $ STYCKET"B STYCKET ”C” å (OK) SK 00 5 18 Ya Å d VV OLIKA [AGN el a SVAR YTTER- (O) AS? VINKEL PARrEbI AN på luftröret, förse vi brickan A med fläns, så att den kan tagas bort vid behov. Således få vi ej löda fast den- samma, så som man kunde göra 1 för- ra fallet. Fördelen med luftrörets gängning består däri, att vi på ett be- kvämt sätt kunna reglera det inre TEKNIK för. ATTILA di
