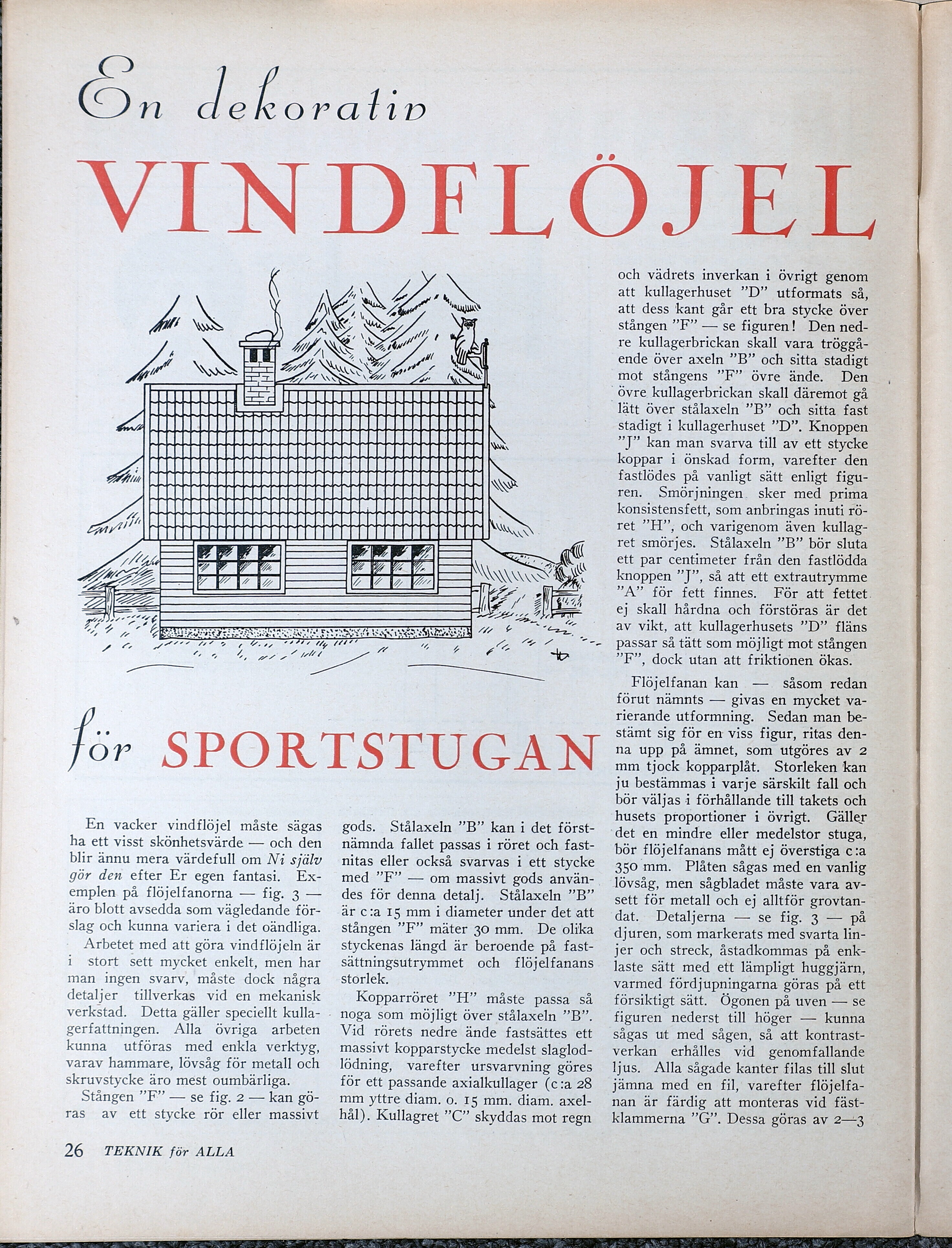

Cm era
VINDFLOJEK
pd
2)
NA 4
ER RN
En vacker vindflöjel måste sägas
ha ett visst skönhetsvärde — och den
blir ännu mera värdefull om Ni själv
gör den efter Er egen fantasi. Ex-
emplen på flöjelfanorna — fig. 3 —
äro blott avsedda som vägledande för-
slag och kunna variera i det oändliga.
Arbetet med att göra vindflöjeln är
i stort sett mycket enkelt, men har
man ingen svarv, måste dock några
detaljer tillverkas vid en mekanisk
verkstad. Detta gäller speciellt kulla- -
gerfattningen. Alla övriga arbeten
kunna utföras med enkla verktyg,
varav hammare, lövsåg för metall och
skruvstycke äro mest oumbärliga.
Stången ”F” — se fig. 2 — kan gö-
ras av ett stycke rör eller massivt
26 TEKNIK för ALLA
LITT TG Vr Csbrv LINNE ATA tnsrksögda
FERRARI F SS NAT.
ELR tg (1157 24
EST AA Lå
för SPORTSTUGAN
4
gods. Stålaxeln ”B” kan i det först-
nämnda fallet passas i röret och fast-
nitas eller också svarvas i ett stycke
med ”F” — om massivt gods använ-
des för denna detalj. Stålaxeln ”B”
är c:a 15 mm i diameter under det att
stången ”F” mäter 30 mm. De olika
styckenas längd är beroende på fast-
sättningsutrymmet och flöjelfanans
storlek.
Kopparröret ”H” måste passa så
noga som möjligt över stålaxeln ”B”.
Vid rörets nedre ände fastsättes ett
massivt kopparstycke medelst slaglod-
lödning, varefter ursvarvning göres
för ett passande axialkullager (c:a 28
mm yttre diam. o. 15 mm. diam. axel-
hål). Kullagret ”C” skyddas mot regn
och vädrets inverkan i övrigt genom
att kullagerhuset ”D” utformats så,
att dess kant går ett bra stycke över
stången ”F” — se figuren! Den ned-
re kullagerbrickan skall vara tröggå-
ende över axeln ”B” och sitta stadigt
mot stångens ”F” övre ände. Den
Övre kullagerbrickan skall däremot gå
lätt över stålaxeln ”B” och sitta fast
stadigt i kullagerhuset ”D”. Knoppen
”JT” kan man svarva till av ett stycke
koppar i önskad form, varefter den
fastlödes på vanligt sätt enligt figu-
ren. Smörjningen sker med prima
konsistensfett, som anbringas inuti rö-
ret ”H”, och varigenom även kullag-
ret smörjes. Stålaxeln ”B” bör sluta
ett par centimeter från den fastlödda
knoppen ”J”, så att ett extrautrymme
”A” för fett finnes.
ej skall hårdna och förstöras är det
av vikt, att kullagerhusets ”D” fläns
passar så tätt som möjligt mot stången
”F”, dock utan att friktionen ökas.
Flöjelfanan kan — såsom redan
förut nämnts — givas en mycket va-
rierande utformning. Sedan man be-
stämt sig för en viss figur, ritas den-
na upp på ämnet, som utgöres av 2
mm tjock kopparplåt. Storleken kan
ju bestämmas i varje särskilt fall och
bör väljas i förhållande till takets och
husets proportioner i övrigt. Gäller
det en mindre eller medelstor stuga,
bör flöjelfanans mått ej överstiga c:a
350 mm. Plåten sågas med en vanlig
lövsåg, men sågbladet måste vara av-
sett för metall och ej alltför grovtan-
dat. Detaljerna — se fig. 3 — på
djuren, som markerats med svarta lin-
jer och streck, åstadkommas på enk-
laste sätt med ett lämpligt huggjärn,
varmed fördjupningarna göras på ett
försiktigt sätt. Ögonen på uven — se
figuren nederst till höger — kunna
sågas ut med sågen, så att kontrast-
verkan erhålles vid genomfallande
ljus. Alla sågade kanter filas till slut
jämna med en fil, varefter flöjelfa-
nan är färdig att monteras vid fäst-
klammerna ”G”. Dessa göras av 2—3
För att fettet.
