art
a
KK |
= S GQ
58
eH
le H
RS
Ö Ga
E-> Q [0] [0]
FS
m

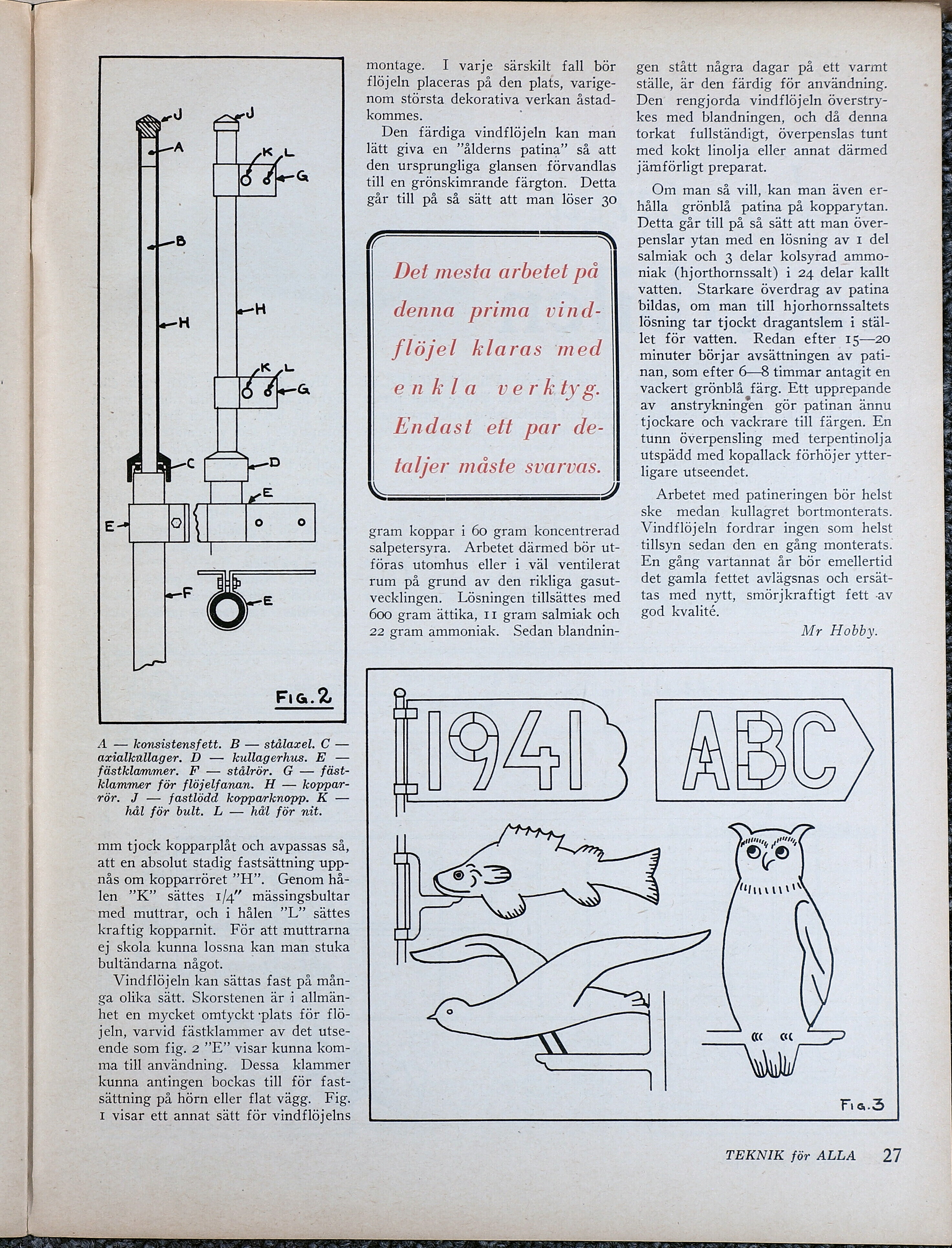

FiG.2
montage. I varje särskilt fall bör
flöjeln placeras på den plats, varige-
nom största dekorativa verkan åstad-
kommes. ;
Den färdiga vindflöjeln kan man
lätt giva en ”ålderns patina” så att
den ursprungliga glansen förvandlas
till en grönskimrande färgton. Detta
går till på så sätt att man löser 30
(RR 3
Det mesta arbetet på
denna prima vind-
flöjel klaras med
enkla verktyg.
Endast ett par de-
taljer måste svarvas.
N 7
gram koppar i 60 gram koncentrerad
salpetersyra. Arbetet därmed bör ut-
föras utomhus eller i väl ventilerat
rum på grund av den rikliga gasut-
vecklingen. Lösningen tillsättes med
600 gram ättika, 11 gram salmiak och
22 gram ammoniak. Sedan blandnin-
gen stått några dagar på ett varmt
ställe, är den färdig för användning.
Den rengjorda vindflöjeln överstry-
kes med blandningen, och då denna
torkat fullständigt, överpenslas tunt
med kokt linolja eller annat därmed
jämförligt preparat.
Om man så vill, kan man även er-
hålla grönblå patina på kopparytan.
Detta går till på så sätt att man över-
penslar ytan med en lösning av I del
salmiak och 3 delar kolsyrad ammo-
niak (hjorthornssalt) i 24 delar kallt
vatten. Starkare överdrag av patina
bildas, om man till hjorhornssaltets
lösning tar tjockt dragantslem i stäl-
let för vatten. Redan efter 15—20
minuter börjar avsättningen av pati-
nan, som efter 6—8 timmar antagit en
vackert grönblå färg. Ett upprepande
av anstrykningen gör patinan ännu
tjockare och vackrare till färgen. En
tunn överpensling med terpentinolja
utspädd med kopallack förhöjer ytter-
ligare utseendet.
Arbetet med patineringen bör helst
ske medan kullagret bortmonterats.
Vindflöjeln fordrar ingen som helst
tillsyn sedan den en gång monterats.
En gång vartannat år bör emellertid
det gamla fettet avlägsnas och ersät-
tas med nytt, smörjkraftigt fett -av
god kvalité.
Mr Hobby.
A — konsistensfett. B — stålaxel. C€ —
axialkallager. D — kullagerhus. E —
fästklammer. F — stålrör. G — fäst-
klammer för flöjelfanan. H — koppar-
rör. I — fastlödd kopparknopp. K —
hål för bult. L — hål för nit.
mm tjock kopparplåt och avpassas så,
att en absolut stadig fastsättning upp-
nås om kopparröret ”H”. Genom hå-
len ”K” sättes 1/4” mässingsbultar
med muttrar, och i hålen ”L” sättes
kraftig kopparnit. För att muttrarna
ej skola kunna lossna kan man stuka
bultändarna något.
Vindflöjeln kan sättas fast på mån-
ga olika sätt. Skorstenen är i allmän-
het en mycket omtyckt :plats för flö-
jeln, varvid fästklammer av det utse-
ende som fig. 2 ”E” visar kunna kom-
ma till användning. Dessa klammer
kunna antingen bockas till för fast-
sättning på hörn eller flat vägg. Fig.
I visar ett annat sätt för vindflöjelns
3C)
ULL
nun,
FIOL)
TEKNIK för ALLA = 217
