45” VINKEL
ASSIVA GLASSTAVAR
URTAVLA AV GLAS MED
SPEGEL STÄLLD I
nn
MM
a vå

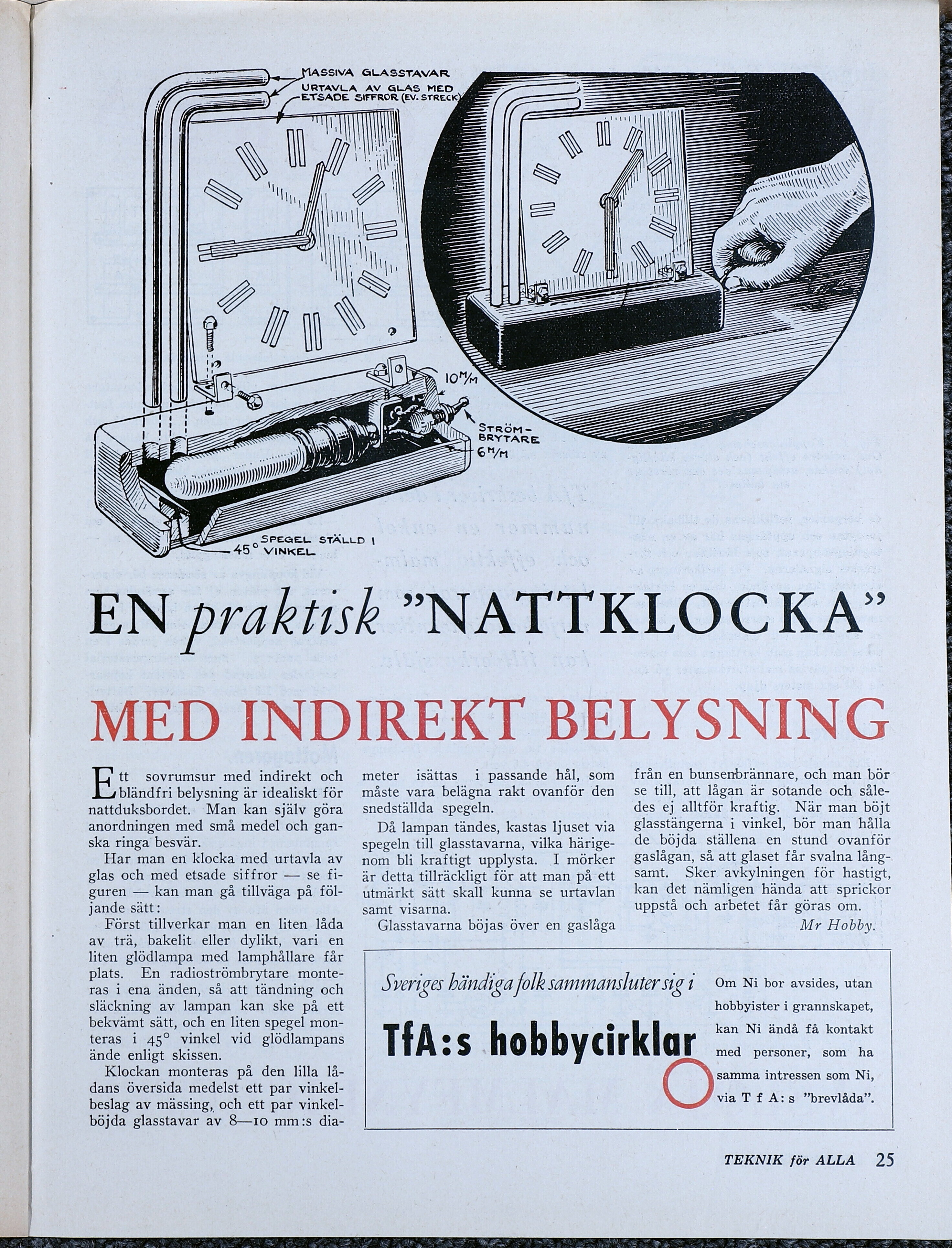

EN praktisk PNATTKLOCKA?”
MED INDIREKT BELYSNING
tt sovrumsur med indirekt och
bländfri belysning är idealiskt för
nattduksbordet... Man kan själv göra
anordningen med små medel och gan-
ska ringa besvär.
Har man en klocka med urtavla av
glas och med etsade siffror — se fi-
guren — kan man gå tillväga på föl-
jande sätt:
Först tillverkar man en liten låda
av trä, bakelit eller dylikt, vari en
liten glödlampa med lamphållare får
plats. En radioströmbrytare monte-
ras 1 ena änden, så att tändning och
släckning av lampan kan ske på ett
bekvämt sätt, och en liten spegel mon-
teras i 45? vinkel vid glödlampans
ände enligt skissen.
Klockan monteras på den lilla lå-
dans översida medelst ett par vinkel-
beslag av mässing, och ett par vinkel-
böjda glasstavar av 8—10 mm :s dia-
meter isättas i passande hål, som
måste vara belägna rakt ovanför den
snedställda spegeln.
Då lampan tändes, kastas ljuset via
spegeln till glasstavarna, vilka härige-
nom bli kraftigt upplysta. I mörker
är detta tillräckligt för att man på ett
utmärkt sätt skall kunna se urtavlan
samt visarna.
Glasstavarna böjas över en gaslåga
från en bunsenbrännare, och man bör
se till, att lågan är sotande och såle-
des ej alltför kraftig. När man böjt
glasstängerna i vinkel, bör man hålla
de böjda ställena en stund ovanför
gaslågan, så att glaset får svalna lång-
samt. Sker avkylningen för hastigt,
kan det nämligen hända att sprickor
uppstå och arbetet får göras om.
Mr Hobby.
