höljena förbindas med jord. Känslighe-
ten regleras med tillhjälp av en poten-
tiometer P på 0.5 megohm, vilken in-
kopplas i den gemensamma tilledningen
till skärmgallren.
Även mottagaren monteras på en alu-
miniumpanel med tillhörande chassiplåt.
Ovanpå plåten anbringas rören och mel-
lanfrekvenstransformatorerna, och under
densamma fastskruvas batterierna, så-
som visas i fig. 3c. På panelen monteras
potentiometern P, kontakthylsorna H
samt instrumentet E, om ett dylikt kom-
mer till användning. Paddingkondensa-
torn C,, placeras så att den kan manöv-
reras utifrån, exempelvis genom ett hål
i panelen.
Hela mottagaren bygges in i en me-
tallbox d, vilken fastskruvas på panelen
a (se fig. 3b). I stället för metallbox
kan man även använda en trälåda, men
innersidorna måste då beklädas med
stanniolpapper, som sättes i ledande för-
bindelse med panelen. Jordningen av de
olika detaljerna sker, liksom vid sända-
ren, i en enda punkt p,.
Antennerna.

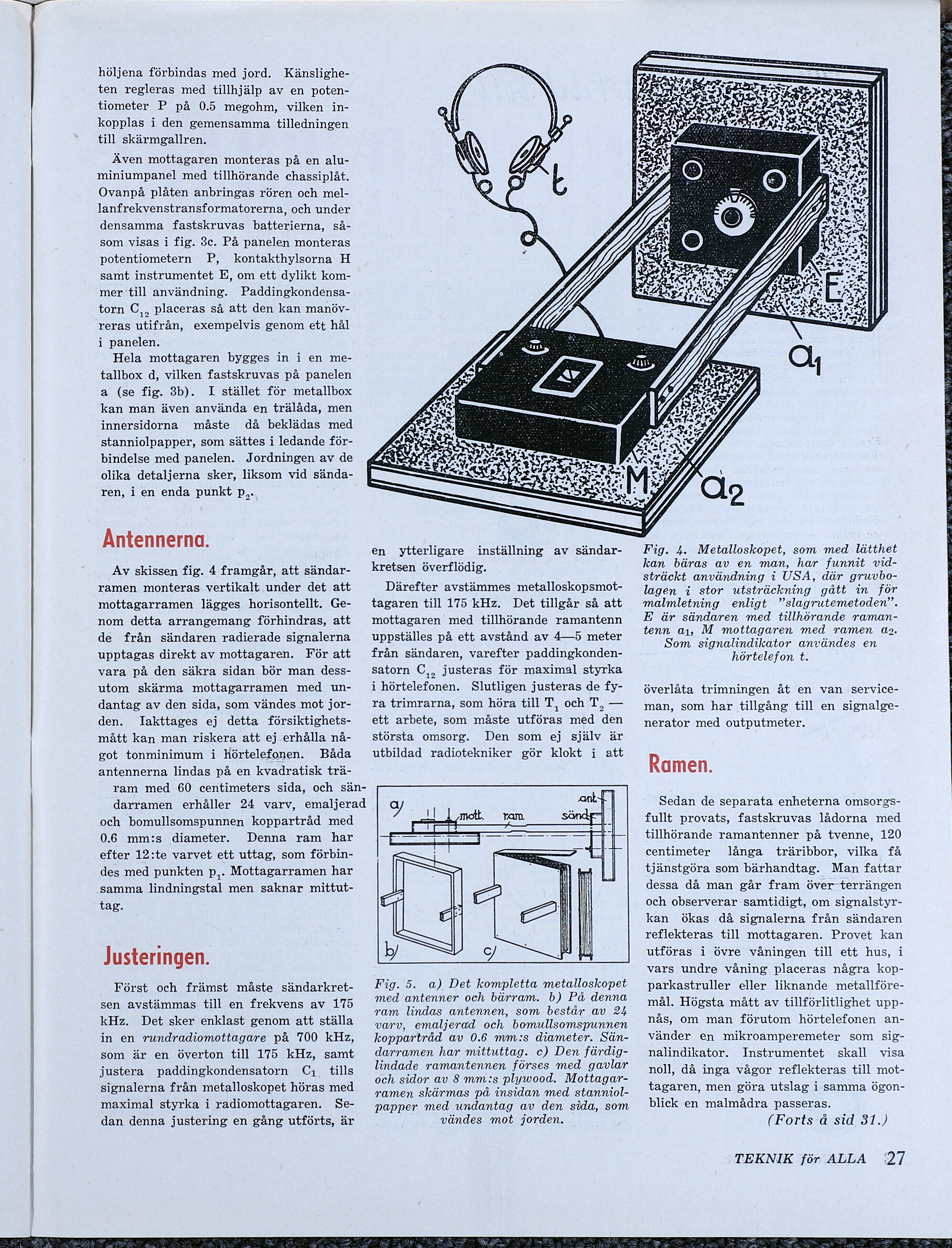

Av skissen fig. 4 framgår, att sändar-
ramen monteras vertikalt under det att
mottagarramen lägges horisontellt. Ge-
nom detta arrangemang förhindras, att
de från sändaren radierade signalerna
upptagas direkt av mottagaren. För att
vara på den säkra sidan bör man dess-
utom skärma mottagarramen med un-
dantag av den sida, som vändes mot jor-
den. TIakttages ej detta försiktighets-
mått kan man riskera att ej erhålla nå-
got tonminimum i Hörtelefonen. Båda
antennerna lindas på en kvadratisk trä-
ram med 60 centimeters sida, och sän-
darramen erhåller 24 varv, emaljerad
och bomullsomspunnen koppartråd med
0.6 mm:s diameter. Denna ram har
efter 12:te varvet ett uttag, som förbin-
des med punkten p,. Mottagarramen har
samma lindningstal men saknar mittut-
tag.
Justeringen.
Först och främst måste sändarkret-
sen avstämmas till en frekvens av 175
kHz. Det sker enklast genom att ställa
in en rumndradiomottagare på 700 kHz,
som är en överton till 175 kHz, samt
justera paddingkondensatorn Ci tills
signalerna från metalloskopet höras med
maximal styrka i radiomottagaren. Se-
dan denna justering en gång utförts, är
55 re
VESA Re
= EN ERE SoS TA
FRESTAS INTERN
en ytterligare inställning av sändar-
kretsen överflödig.
Därefter avstämmes metalloskopsmot-
tagaren till 175 kHz. Det tillgår så att
mottagaren med tillhörande ramantenn
uppställes på ett avstånd av 4—5 meter
från sändaren, varefter paddingkonden-
satorn C,, justeras för maximal styrka
i hörtelefonen. Slutligen justeras de fy-
ra trimrarna, som höra till T, och T, —
ett arbete, som måste utföras med den
största omsorg. Den som ej själv är
utbildad radiotekniker gör klokt i att
M
Ve RA Sw
ä
FÄR
a
by
Fig. 5. a) Det kompletta metalloskopet
med antenner och bärram. b) På denna
ram lindas antennen, som består av 24
varv, emaljerad och bomullsomspunnen
koppartråd av 0.6 mm:s diameter. Sän-
darramen har mittuttag. ec) Den färdig-
lindade ramantennen förses med gavlar
och sidor av 8 mm:s plywood. Mottagar-
ramen skärmas på insidan med stanniol-
papper med undantag av den sida, som
vändes mot jorden.
Fig. 4. Metalloskopet, som med -lätthet
kan bäras av en man, har funnit vid-
sträckt användning i USA, där gruvbo-
lagen i stor utsträckning gått in för
malmletning enligt ”slagrutemetoden”.
E är sändaren med tillhörande raman-
tenn ai, M mottagaren med ramen a2.
Som signalindikator användes en
hörtelefon t.
överlåta trimningen åt en van service-
man, som har tillgång till en signalge-
nerator med outputmeter.
Ramen.
Sedan de separata enheterna omsorgs-
fullt provats, fastskruvas lådorna med
tillhörande ramantenner på tvenne, 120
centimeter långa träribbor, vilka få
tjänstgöra som bärhandtag. Man fattar
dessa då man går fram över terrängen
och observerar samtidigt, om signalstyr-
kan ökas då signalerna från sändaren
reflekteras till mottagaren. Provet kan
utföras i övre våningen till ett hus, i
vars undre våning placeras några kop-
parkastruller eller liknande metallföre-
mål. Högsta mått av tillförlitlighet upp-
nås, om man förutom hörtelefonen an-
vänder en mikroamperemeter som sig-
nalindikator. Instrumentet skall visa
noll, då inga vågor reflekteras till mot-
tagaren, men göra utslag i samma ögon-
blick en malmådra passeras.
(EForts:å sid 31.)
TEKNIK för ALLA 27
