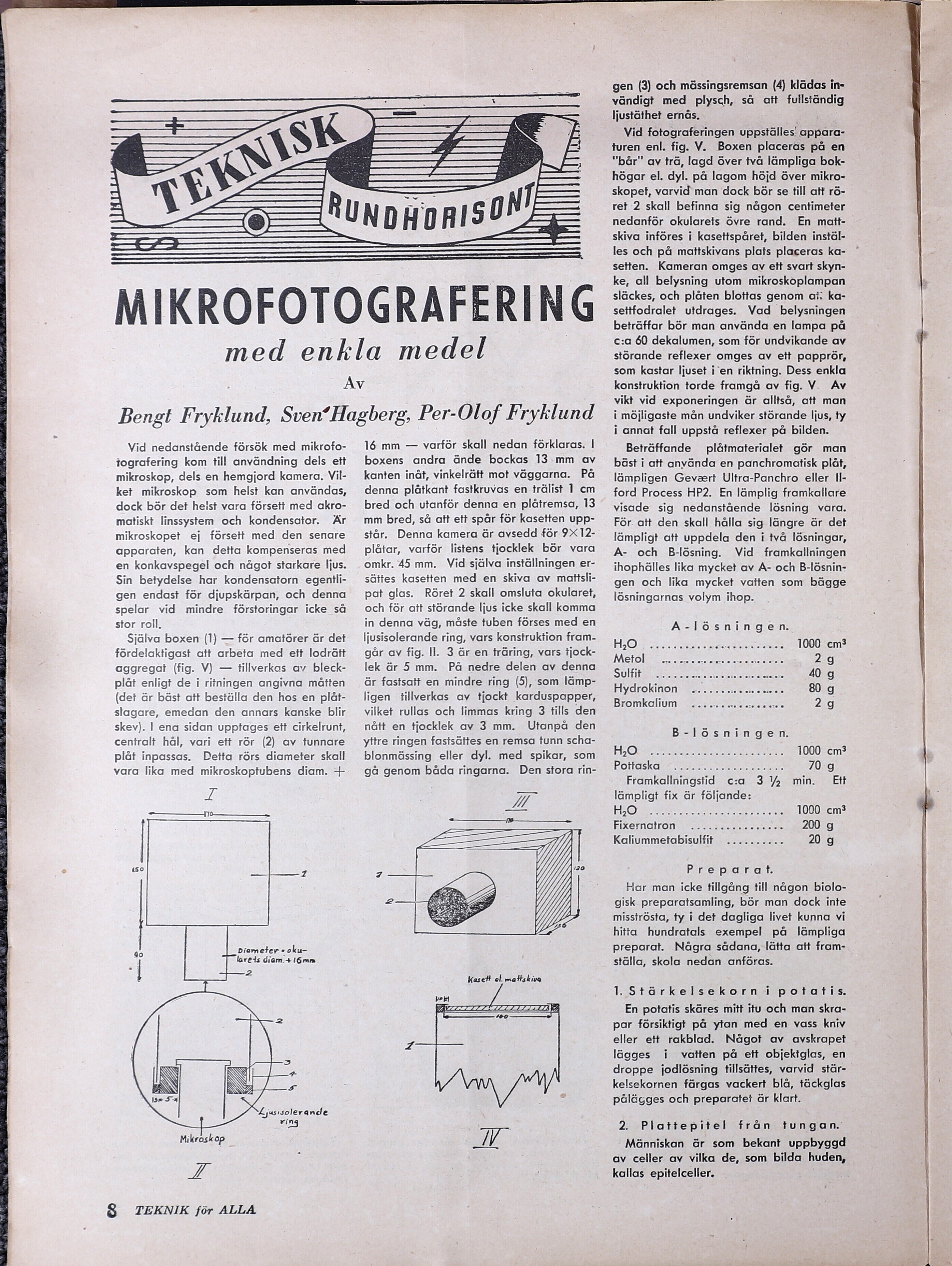

Er JE YA ”Sefääkann
MIKROFOTOGRAFERING
med enkla medel
Av
Bengt Fryklund, Sven Hagberg, Per-Olof Fryklund
Vid nedanstående försök med mikrofo-
tografering kom till användning dels ett
mikroskop, dels en hemgjord kamera. Vil-
ket mikroskop som helst kan användas,
dock bör det helst vara försett med akro-
matiskt linssystem och kondensator. Är
mikroskopet ej försett med den senare
apparaten, kan detta kompenseras med
en konkavspegel och något starkare ljus.
Sin betydelse har kondensatorn egenili-
gen endast för djupskärpan, och denna
spelar vid mindre förstoringar icke så
stor roll.
Själva boxen (1) — för amatörer är det
fördelaktigast att arbeta med ett lodrätt
aggregat (fig. V) — tillverkas av bleck-
plåt enligt de i ritningen angivna måtten
(det är bäst att beställa den hos en plåt-
slagare, emedan den annars kanske blir
skev). I ena sidan upptages ett cirkelrunt,
centralt hål, vari ett rör (2) av tunnare
plåt inpassas. Detta rörs diameter skall
vara lika med mikroskoptubens diam. -+
2
a EE
Diameter = oku-
lareds diam; + IG mm
16 mm — varför skall nedan förklaras. I
boxens andra ände bockas 13 mm av
kanten inåt, vinkelrätt mot väggarna. På
denna plåtkant fastkruvas en trälist I cm
bred och utanför denna en plåtremsa, 13
mm bred, så att ett spår för kasetten upp-
står. Denna kamera är avsedd för 9X12-
plåtar, varför listens tjocklek bör vara
omkr. 45 mm. Vid själva inställningen er-
sättes kasetten med en skiva av mattsli-
pat glas. Röret 2 skall omsluta okularet,
och för att störande ljus icke skall komma
in denna väg, måste tuben förses med en
ljusisolerande ring, vars konstruktion fram-
går av fig. II. 3 är en fräring, vars tjock-
lek är 5 mm. På nedre delen av denna
är fastsatt en mindre ring (5), som lämp-
ligen tillverkas av tjockt karduspapper,
vilket rullas och limmas kring 3 tills den
nått en tjocklek av 3 mm. Utanpå den
yttre ringen fastsättes en remsa tunn scha-
blonmässing eller dyl. med spikar, som
gå genom båda ringarna. Den stora rin-
gen (3) och mässingsremsan (4) klädas in-
vändigt med plysch, så att fullständig
ljustäthet ernås.
Vid fotograferingen uppställes appara-
turen enl. fig. V. Boxen placeras på en
”bår” av trä, lagd över två lämpliga bok-
högar el. dyl. på lagom höjd över mikro-
skopet, varvid man dock bör se till att rö-
ret 2 skall befinna sig någon centimeter
nedanför okularets övre rand. En matt-
skiva införes i kasettspåret, bilden instäl-
les och på mattskivans plats placeras ka-
setten. Kameran omges av ett svart skyn-
ke, all belysning utom mikroskoplampan
släckes, och plåten blottas genom at; ka-
settfodralet utdrages. Vad belysningen
eträffar bör man använda en lampa på
c:a 60 dekalumen, som för undvikande av
störande reflexer omges av ett papprör,
som kastar ljuset i’en riktning. Dess enkla
konstruktion torde framgå av fig. V. Av
vikt vid exponeringen är alltså, att man
i möjligaste mån undviker störande ljus, ty
i annat fall uppstå reflexer på bilden.
Beträffande plåtmaterialet gör man
bäst i att använda en panchromatisk plåt,
lämpligen Gevert Ultra-Panchro eller II-
ford Process HP2. En lämplig framkallare
visade sig nedanstående lösning vara.
För. att den skall hålla sig längre är det
lämpligt att uppdela den i två lösningar,
A- och B-lösning. Vid framkallningen
ihophälles lika mycket av A- och B-lösnin-
gen och lika mycket vatten som bägge
lösningarnas volym ihop.
A-lösningen.
LOSE ANSE Ar Se SE 1000 cm?
INFÖRS as Rea EES EE 2g
SUISSE SK EES ORAG RSA 40 g
FIYArOkKinOn =S ae 80 g
BrömkallUmE 25955 bene ou da 2g
B-lösningen.
EROS Pan a SA ERAG 1000 cm?
POHGSKOr 4 SER sr PR a an 70 g
Framkallningstid c:a 3 1, min. Ett
lämpligt fix är följande:
[12 OBS E Äar SS SIEr LaN 1000 cm?
GIXETN MON. Mose ars ASEA 200 g
Kaliummetabisulfit = .......... 20 g
Preparat.
Har man icke tillgång till någon biolo-
gisk preparatsamling, bör man dock inte
misströsta, ty i det dagliga livet kunna vi
hitta hundratals exempel på lämpliga
preparat. Några sådana, lätta att fram-
ställa, skola nedan anföras.
I. Stärkelsekorn i potatis.
En potatis skäres mitt itu och man skra-
par försiktigt på ytan med en vass kniv
eller ett rakblad. Något av avskrapet
lägges i vatten på ett objektglas, en
droppe jodlösning tillsättes, varvid stär-
kelsekornen färgas vackert blå, täckglas
pålägges och preparatet är klart.
2. Plattepitel från tungan.
Människan är som bekant uppbyggd
av celler av vilka de, som bilda huden,
kallas epitelceller.
,
rn RA AN rd ns ön
