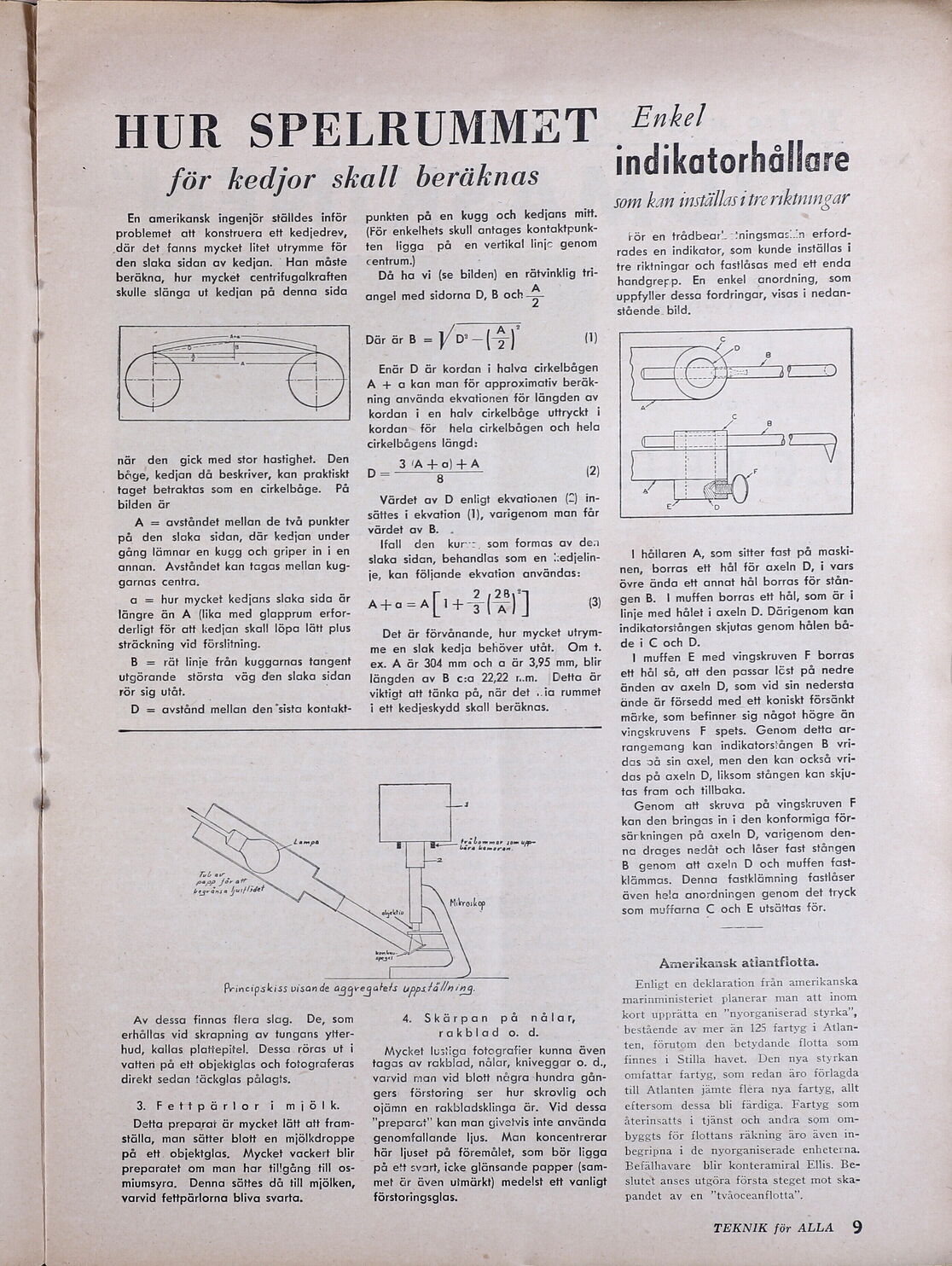

HUR SPELRUMMET

för kedjor skall beräknas

En amerikansk ingenjör ställdes inför
problemet att konstruera ett kedjedrev,
där det fanns mycket litet utrymme för
den slaka sidan av kedjan. ’ Han måste
beräkna, hur mycket centrifugalkraften
skulle slänga ut kedjan på denna sida

när den gick med stor hastighet. Den
båge, kedjan då beskriver, kan praktiskt
taget betraktas som en cirkelbåge. På
bilden är

A = avståndet mellan de två punkter
på den slaka sidan, där kedjan under
gång lämnar en kugg och griper in i en
annan. Avståndet kan tagas mellan kug-
garnas centra,

= hur mycket kedjans slaka sida är
längre än A (lika med glapprum erfor-
derligt för att kedjan skall löpa lätt plus
sträckning vid förslitning.

B = rät linje från kuggarnas tangent
utgörande största väg den slaka sidan
rör sig utåt.

D = avstånd mellan den sista kontakt-

punkten på en kugg och kedjans mitt.
(För enkelhets skull antages kontaktpunk-
ten ligga på en vertikal linje genom
centrum.)

Då ha vi (se bilden) en rätvinklig tri-

angel med sidorna D, B och 3

2

Där är B = Ve) (1)

Enär D är kordan i halva cirkelbågen
A + a kan man för approximativ beräk-
ning använda ekvationen för längden av
kordan i en haly cirkelbåge uttryckt i
kordan’- för hela cirkelbågen och hela
cirkelbågens längd:
3 ’A+a) +A

8

Värdet av D enligt ekvationen (2) in-
sättes i ekvation (1), varigenom man får
värdet av B. .

Ifall den kur:z, som formas av dena
slaka sidan, behandlas som en tedjelin-
je, kan följande ekvation användas:

A+a=A[1+4+3 [AR än (3)

Det är förvånande, hur mycket utrym-
me en slak kedja behöver utåt. Om t.
ex. Å är 304 mm och a är 3,95 mm, blir
längden av B c:a 22,22 n.m. Detta är
viktigt att tänka på, när det +.ia rummet
i ett kedjeskydd skall beräknas.

D= (2)

a”
es föratt
begränsa fustlidet

FE nilommer som ufp-=

smeran
2

Mikroskop

Principskiss visan de aggregatels uppställning.

Av dessa finnas flera slag. De, som
erhållas vid skrapning av tungans ytter-
hud, kallas platiepitel. Dessa röras ut i
vatten på ett objekiglas och fotograferas
direkt sedan täckglas pålagts.

3 Fettpärlor i mjölk.

Detta preparat är mycket lätt att fram-
ställa, man sätter bloH en mjölkdroppe
på ett. objektglas. Mycket vackert blir
preparatet om man har tillgång till os-
miumsyra. Denna sättes då till mjölken,
varvid fettpärlorna bliva svarta.

4. Skärpan på nålar,
rakblad o. d.

Mycket lustiga fotografier kunna i även
fagas av rakblad, nålar, kniveggar o. d.,
varvid man vid blott några hundra gån-
gers; förstoring. ser hur skrovlig och
ojämn en rakbladsklinga är. Vid dessa
”preparat” kan man givetvis inte använda
genomfallande ljus. Man koncentrerar
här ljuset på föremålet, som bör ligga
på ett svart, icke glänsande papper (sam-
met är även utmärkt) medelst ett vanligt
förstoringsglas.

Enkel
indikatorhållare

som kan inställas i tre riktningar

för en trådbear" -’ningsmasi.in erford-
rades en indikator, som kunde inställas i
tre riktningar och fastlåsas med ett enda
handgrepp. En enkel anordning, som
uppfyller dessa fordringar, visas i nedan-
stående bild.

I hållaren A, som sitter fast på maski-
nen, borras et hål för axeln D, i vars
övre ända ett annat hål borras för stån-
gen B. I muffen borras ett hål, som är i
linje med hålet i axeln D. Därigenom kan
indikatorstången skjutas genom hålen bå-
de i € och D.

I muffen E med vingskruven F borras
ett hål så, att den passar löst på nedre
änden av axeln D, som vid sin nedersta
ände är försedd med ett koniskt försänkt
märke, som befinner sig något högre än
vingskruvens F spets. Genom detta ar-
rangemang kan indikatorstången B yvri-
das så sin axel, men den kan också yvri-
das på axeln D, liksom stången kan skju-
tas fram och tillbaka.

Genom att skruva på vingskruven F
kan den bringas in i den konformiga för-
särkningen på axeln D, varigenom den-
na drages nedåt och låser fast stången
B genom att axeln D och muffen fast-
klämmas. Denna fastklämning fastlåser
även hela anordningen genom det tryck
som muffarna C och E utsättas för.

Amerikansk atlantflotta.

Enligt en deklaration från amerikanska
marinministeriet planerar man att inom
kort upprätta en ”nyorganiserad styrka”,
bestående av mer än 125 fartyg i Atlan-
ten, förutom den betydande flotta som
finnes i Stilla havet. Den nya styrkan
omfattar fartyg, som redan äro förlagda
till Atlanten jämte flera nya fartyg, allt
eftersom dessa bli färdiga. Fartyg som
återinsatts i tjänst och andra som om-
byggts för flottans räkning äro även in-

begripna i de nyorganiserade enheterna.

Befälhavare blir konteramiral Ellis. Be-
slutet anses utgöra första steget mot ska-
pandet av en ”tvåoceanflotta”.

TEKNIK för ALLA 9
