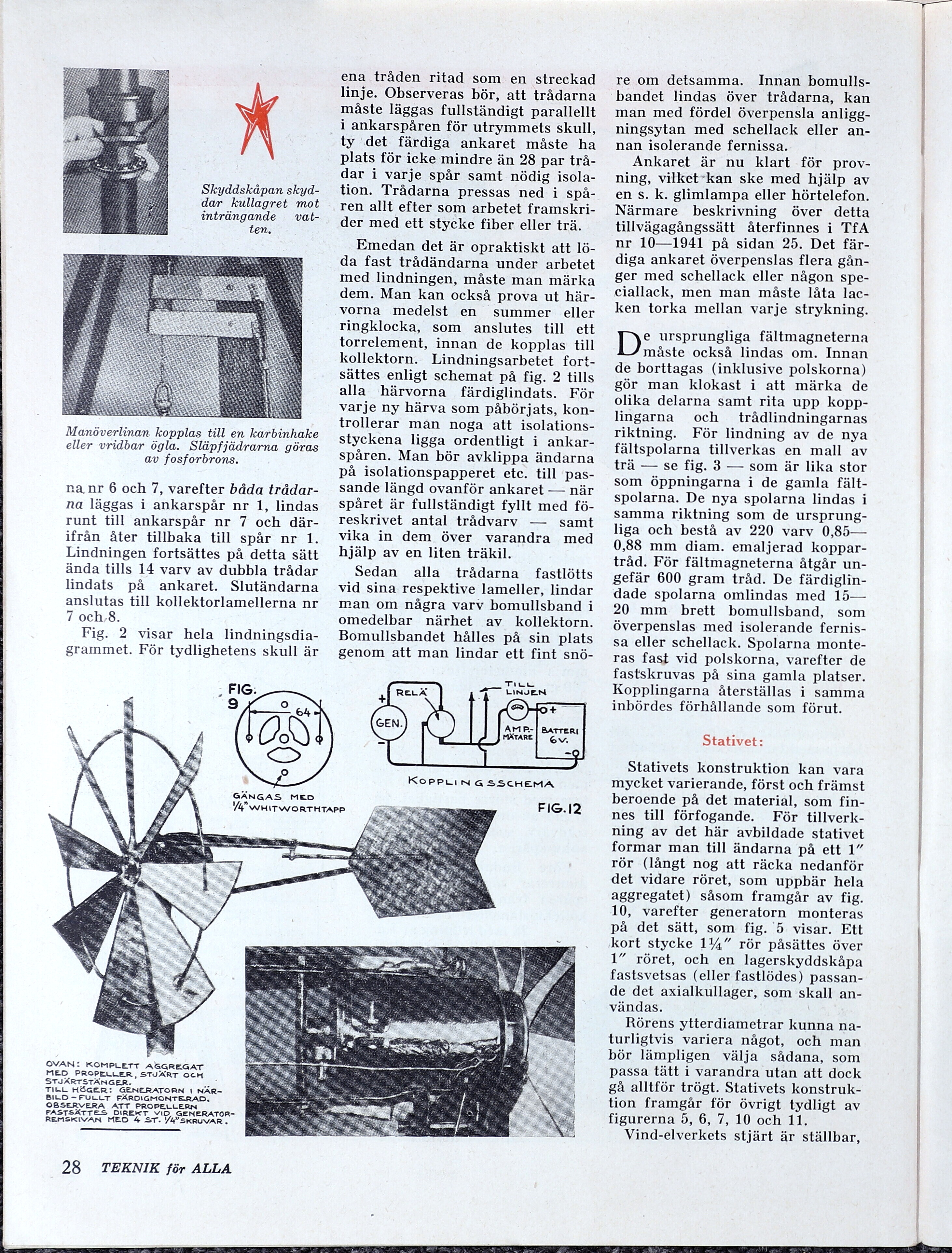

Skyddskåpan skyd- dar kullagret mot inträngande vat- ten. Manöverlinan. kopplas till en karbinhake eller vridbar ögla. Släpfjädrarna göras av fosforbrons. na nr 6 och 7, varefter båda trådar- na läggas i ankarspår nr 1, lindas runt till ankarspår nr 7 och där- ifrån åter tillbaka till spår nr 1. Lindningen fortsättes på detta sätt ända tills 14 varv av dubbla trådar lindats på ankaret. Slutändarna anslutas till kollektorlamellerna nr 7 och;,8. Fig. 2 visar hela lindningsdia- grammet. För tydlighetens skull är GÄNGAS MED Vä WHITWORTHTAPP ena tråden ritad som en streckad linje. Observeras bör, att trådarna måste läggas fullständigt parallellt i ankarspåren för utrymmets skull, ty det färdiga ankaret måste ha plats för icke mindre än 28 par trå- dar i varje spår samt nödig isola- tion. Trådarna pressas ned i spå- ren allt efter som arbetet framskri- der med ett stycke fiber eller trä. Emedan det är opraktiskt att lö- da fast trådändarna under arbetet med lindningen, måste man märka dem. Man kan också prova ut här- vorna medelst en summer eller ringklocka, som anslutes till ett torrelement, innan de kopplas till kollektorn. Lindningsarbetet fort- sättes enligt schemat på fig. 2 tills alla härvorna färdiglindats. För varje ny härva som påbörjats, kon- trollerar man noga att isolations- styckena ligga ordentligt i ankar- Spåren. Man bör avklippa ändarna på isolationspapperet etc. till pas- sande längd ovanför ankaret — när spåret är fullständigt fyllt med fö- reskrivet antal trådvarv — samt vika in dem över varandra med hjälp av en liten träkil. Sedan alla trådarna fastlötts vid sina respektive lameller, lindar man om några varv bomullsband i omedelbar närhet av kollektorn. Bomullsbandet hålles på sin plats genom att man lindar ett fint snö- KOPPLING SSCHEMA FIG.I2 re om detsamma. Innan bomulls- bandet lindas över trådarna, kan man med fördel överpensla anligg- ningsytan med schellack eller an- nan isolerande fernissa. Ankaret är nu klart för prov- ning, vilket”kan ske med hjälp av en s. k. glimlampa eller hörtelefon. Närmare beskrivning över detta tillvägagångssätt återfinnes i TfA nr 10—1941 på sidan 25. Det fär- diga ankaret överpenslas flera gån- ger med schellack eller någon spe- ciallack, men man måste låta lac- ken torka mellan varje strykning. D: ursprungliga fältmagneterna måste också lindas om. Innan de borttagas (inklusive polskorna) gör man klokast i att märka de olika delarna samt rita upp kopp- lingarna och = trådlindningarnas riktning. För lindning av de nya fältspolarna tillverkas en mall av trä — se fig. 3 — som är lika stor som öppningarna i de gamla fält- spolarna. De nya spolarna lindas i samma riktning som de ursprung- liga och bestå av 220 varv 0,85— 0,88 mm diam. emaljerad koppar- tråd. För fältmagneterna åtgår un- gefär 600 gram tråd. De färdiglin- dade spolarna omlindas med 15— 20 mm brett bomullsband, som överpenslas med isolerande fernis- sa eller schellack. Spolarna monte- ras fast vid polskorna, varefter de fastskruvas på sina gamla platser. Kopplingarna återställas i samma inbördes förhållande som förut. Stativet: Stativets konstruktion kan vara mycket varierande, först och främst beroende på det material, som fin- nes till förfogande. För tillverk- ning av det här avbildade stativet formar man till ändarna på ett 1” rör (långt nog att räcka nedanför det vidare röret, som uppbär hela aggregatet) såsom framgår av fig. 10, varefter generatorn monteras på det sätt, som fig. 5 visar. Ett kort stycke 114” rör påsättes över 1” röret, och en lagerskyddskåpa fastsvetsas (eller fastlödes) passan- de det axialkullager, som skall an- vändas. Rörens ytterdiametrar kunna na- turligtvis variera något, och man bör lämpligen välja sådana, som OVAN: KOMPLETT AGGREGAT MED PROPELLER, STJÄRT OCH STJÄRTSTÄNGER. 33 TILL HÖGER! GENERATORN I NÄR- BILD — FULLT FÄRDIGMONTERAD, OBSERVERA ATT PROPELLERN FASTSÄTTES DIREKT VID, GENERATOR- REMSKIVAN MED 4 ST. VY” SKRUVAR . passa tätt i varandra utan att dock gå alltför trögt. Stativets konstruk- | tion framgår för övrigt tydligt av | figurerna 5, 6, 7, 10 och 11. | Vind-elverkets stjärt är ställbar, 28 TEKNIK för ALLA |
