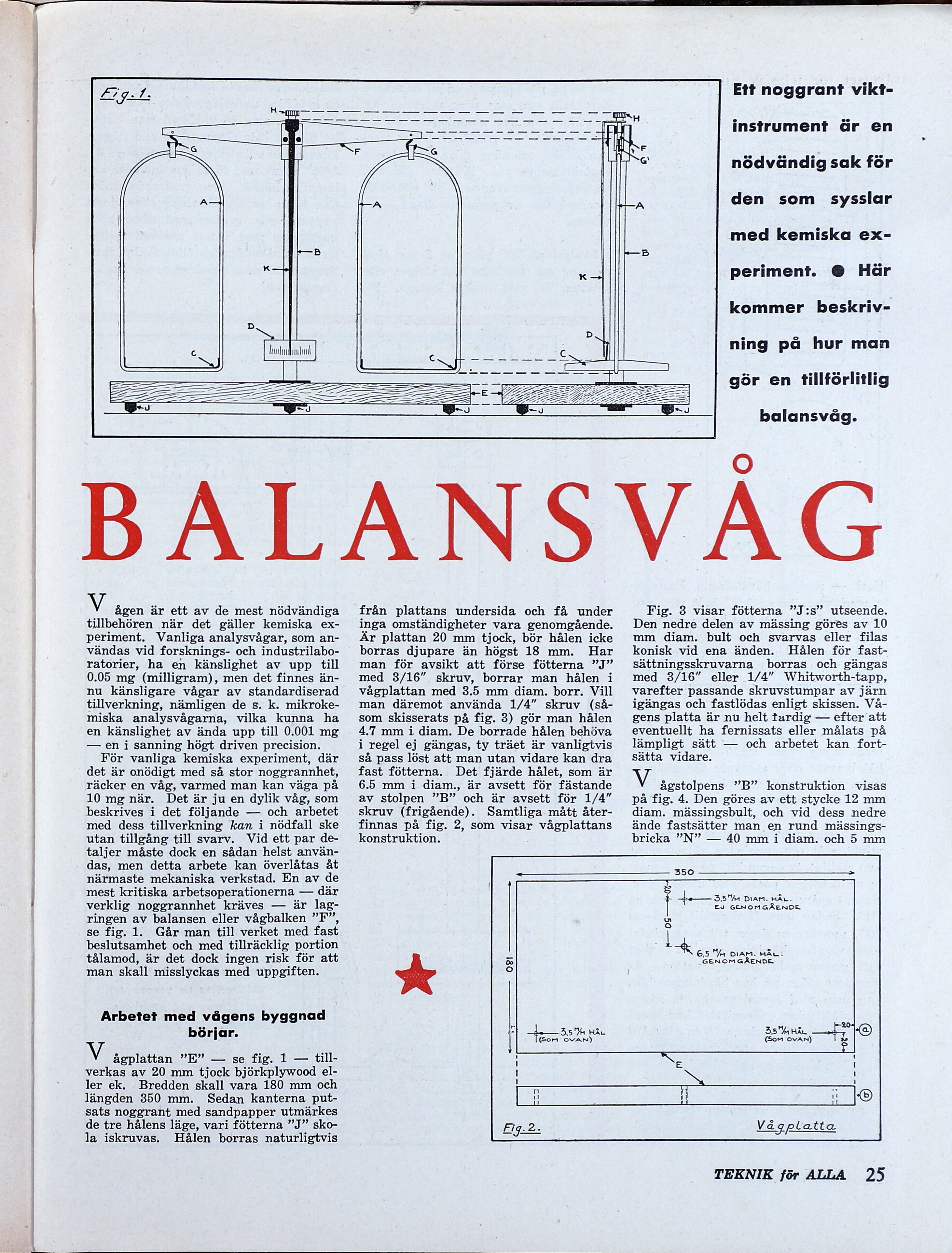

= RB c bononboanbanbinl Ett noggrant vikt- ö instrument är en Se nödvändig sak för ER den som sysslar med kemiska ex- —B periment. 6 Här kommer beskriv- ning på hur man gör en tillförlitlig balansvåg. FiLLASvÅG Vv ågen är ett av de mest nödvändiga tillbehören när det gäller kemiska ex- periment. Vanliga analysvågar, som an- vändas vid forsknings- och industrilabo- ratorier, ha en känslighet av upp till 0.05 mg (milligram), men det finnes än- nu känsligare vågar av standardiserad tillverkning, nämligen de s. k. mikroke- miska analysvågarna, vilka kunna ha en känslighet av ända upp till 0.001 mg — en i sanning högt driven precision. För vanliga kemiska experiment, där det är onödigt med så stor noggrannhet, räcker en våg, varmed man kan väga på 10 mg när. Det är ju en dylik våg, som beskrives i det följande — och arbetet med dess tillverkning kan i nödfall ske utan tillgång till svarv. Vid ett par de- taljer måste dock en sådan helst använ- das, men detta arbete kan överlåtas åt närmaste mekaniska verkstad. En av de mest kritiska arbetsoperationerna — där verklig noggrannhet kräves — är lag- ringen av balansen eller vågbalken ”F”, se fig. 1. Går man till verket med fast beslutsamhet och med tillräcklig portion tålamod, är det dock ingen risk för att man skall misslyckas med uppgiften. Arbetet med vågens byggnad börjar. Vv ågplattan ”E” — se fig. 1 — till- verkas av 20 mm tjock björkplywood el- ler ek. Bredden skall vara 180 mm och längden 350 mm. Sedan kanterna put- sats noggrant med sandpapper utmärkes de tre hålens läge, vari fötterna ”J” sko- la iskruvas. Hålen borras naturligtvis från plattans undersida och få under inga omständigheter vara genomgående. Är plattan 20 mm tjock, bör hålen icke borras djupare än högst 18 mm. Har man för avsikt att förse fötterna ”J” med 3/16” skruv, borrar man hålen i vågplattan med 3.5 mm diam. borr. Vill man däremot använda 1/4” skruv (så- som skisserats på fig. 3) gör man hålen 4.7 mm i diam. De borrade hålen behöva i regel ej gängas, ty träet är vanligtvis så pass löst att man utan vidare kan dra fast fötterna. Det fjärde hålet, som är 6.5 mm i diam., är avsett för fästande av stolpen ”B” och är avsett för 1/4” skruv (frigående). Samtliga mått åter- finnas på fig. 2, som visar vågplattans konstruktion. Fig. 3 visar fötterna ”J:s” utseende. Den nedre delen av mässing göres av 10 mm diam. bult och svarvas eller filas konisk vid ena änden. Hålen för fast- sättningsskruvarna borras och gängas med 83/16” eller 1/4” Whitworth-tapp, varefter passande skruvstumpar av järn igängas och fastlödas enligt skissen. Vå- gens platta är nu helt tardig — efter att eventuellt ha fernissats eller målats på lämpligt sätt — och arbetet kan fort- sätta vidare. M ågstolpens ”B” konstruktion visas på fig. 4. Den göres av ett stycke 12 mm diam. mässingsbult, och vid dess nedre ände fastsätter man en rund mässings- bricka ”N” — 40 mm i diam. och 5 mm 350 [ok:Å] & te 3,5" DIAM. HÄL. EJ GENOMGÅENDE kK— 0521-001 & 6,5 "Va DIAM. HÅL: GENOMGÅENDE M . MJ ne (Som SSE SAS g 'O | SE . 1 SN i Hi 1 JO Vågpl atta TEKNIK för ALLA 25
