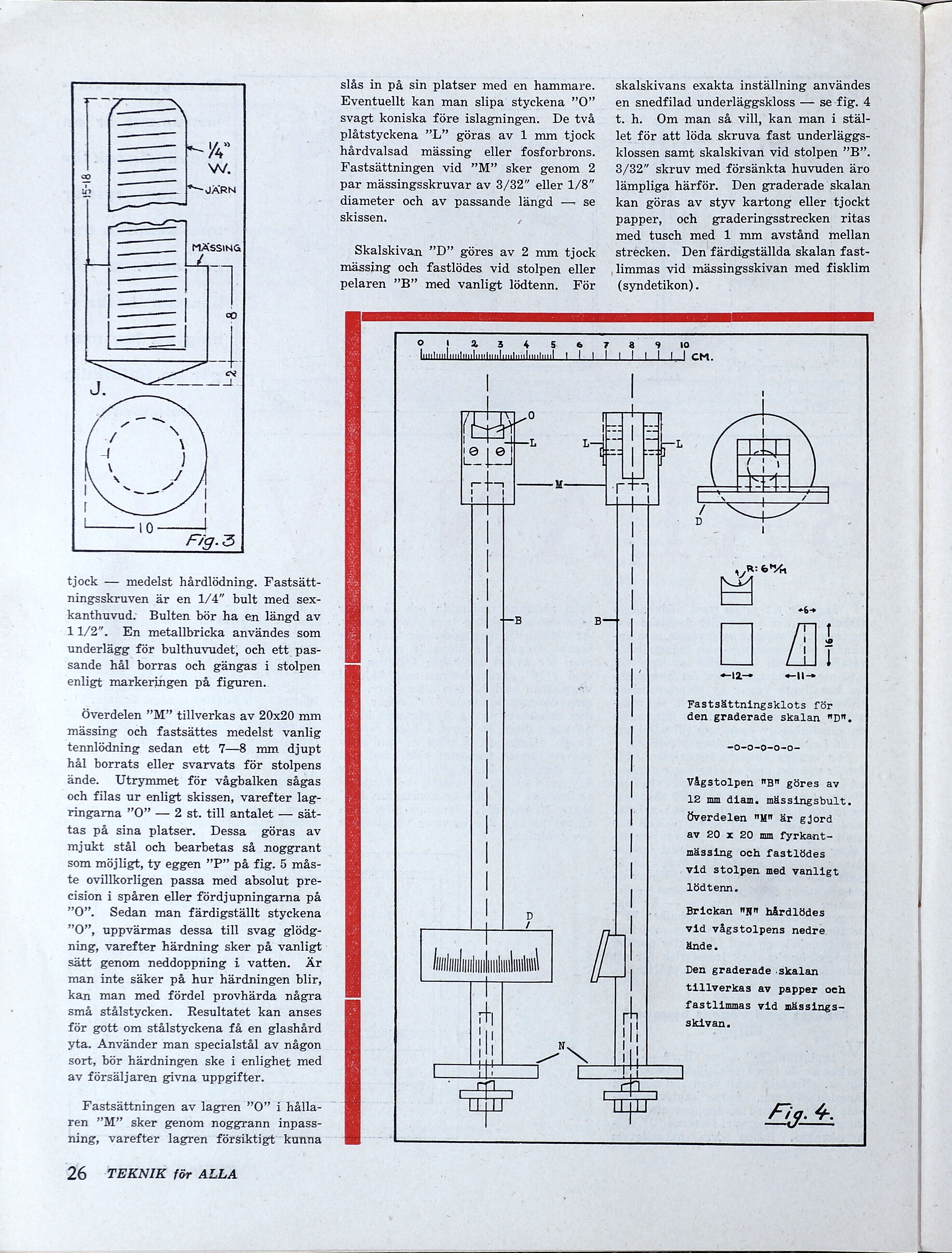

TS
15-18
ISJÄRN
MÄSSING
CDR RE
£1g.3
tjock — medelst hårdlödning. Fastsätt-
ningsskruven är en 1/4” bult med sex-
kanthuvud: Bulten bör ha en längd av
11/2”. En metallbricka användes som
underlägg för bulthuvudet; och ett pas-
sande hål borras och gängas i stolpen
enligt markeringen på figuren.
Överdelen ”M” tillverkas av 20x20 mm
mässing och fastsättes medelst vanlig
tennlödning sedan ett 7—8 mm djupt
hål borrats eller svarvats för stolpens
ände. Utrymmet för vågbalken sågas
och filas ur enligt skissen, varefter lag-
ringarna ”O” — 2 st. till antalet — sät-
tas på sina platser. Dessa göras av
mjukt stål och bearbetas så noggrant
som möjligt, ty eggen ”P” på fig. 5 mås-
te ovillkorligen passa med absolut pre-
cision i spåren eller fördjupningarna på
”O”. Sedan man färdigställt styckena
”O”, uppvärmas dessa till svag glödg-
ning, varefter härdning sker på vanligt
sätt genom neddoppning i vatten. Är
man inte säker på hur härdningen blir,
kan man med fördel provhärda några
små stålstycken. Resultatet kan anses
för gott om stålstyckena få en glashård
yta. Använder man specialstål av någon
sort, bör härdningen ske i enlighet med
av försäljaren givna uppgifter.
Fastsättningen av lagren ”O” i hålla-
ren ”M” sker genom noggrann inpass-
ning, varefter lagren försiktigt kunna
26 TEKNIK för ALLA
slås in på sin platser med en hammare.
Eventuellt kan man slipa styckena ”0O”
svagt koniska före islagningen. De två
plåtstyckena ”L” göras av 1 mm tjock
hårdvalsad mässing eller fosforbrons.
Fastsättningen vid ”M” sker genom 2
par mässingsskruvar av 3/82” eller 1/8”
diameter och av passande längd — se
skissen. ,
Skalskivan ”D” göres av 2 mm tjock
mässing och fastlödes vid stolpen eller
pelaren ”B” med vanligt lödtenn. För
skalskivans exakta inställning användes
en snedfilad underläggskloss — se fig. 4
t. h. Om man så vill, kan man i stäl-
let för att löda skruva fast underläggs-
klossen samt skalskivan vid stolpen ”B”.
3/82” skruv med försänkta huvuden äro
lämpliga härför. Den graderade skalan
kan göras av styv kartong eller tjockt
papper, och graderingsstrecken ritas
med tusch med 1 mm avstånd mellan
strecken. Den färdigställda skalan fast-
limmas vid mässingsskivan med fisklim
(syndetikon).
(RES
D
/
2 RR RE EE LE
Vendolin
|
td
td
|
—1|2— <I>
Fastsättningsklots för
den graderade skalan "D",
-0-0-0-0-0-
Vågstolpen "B" göres av
12 mm diam. mässingsbult.
överdelen "M" är gjord
av 20 x 20 mm fyrkant-
mässing och fastlödes
vid stolpen med vanligt
lödtenn.
Brickan "N" hårdlödes
vid vågstolpens nedre
ände.
Den graderade .skalan
tillverkas av papper och
rh fastlimmas vid mässings-
skivan.
|
I NG
L Se
Fig. 4.
