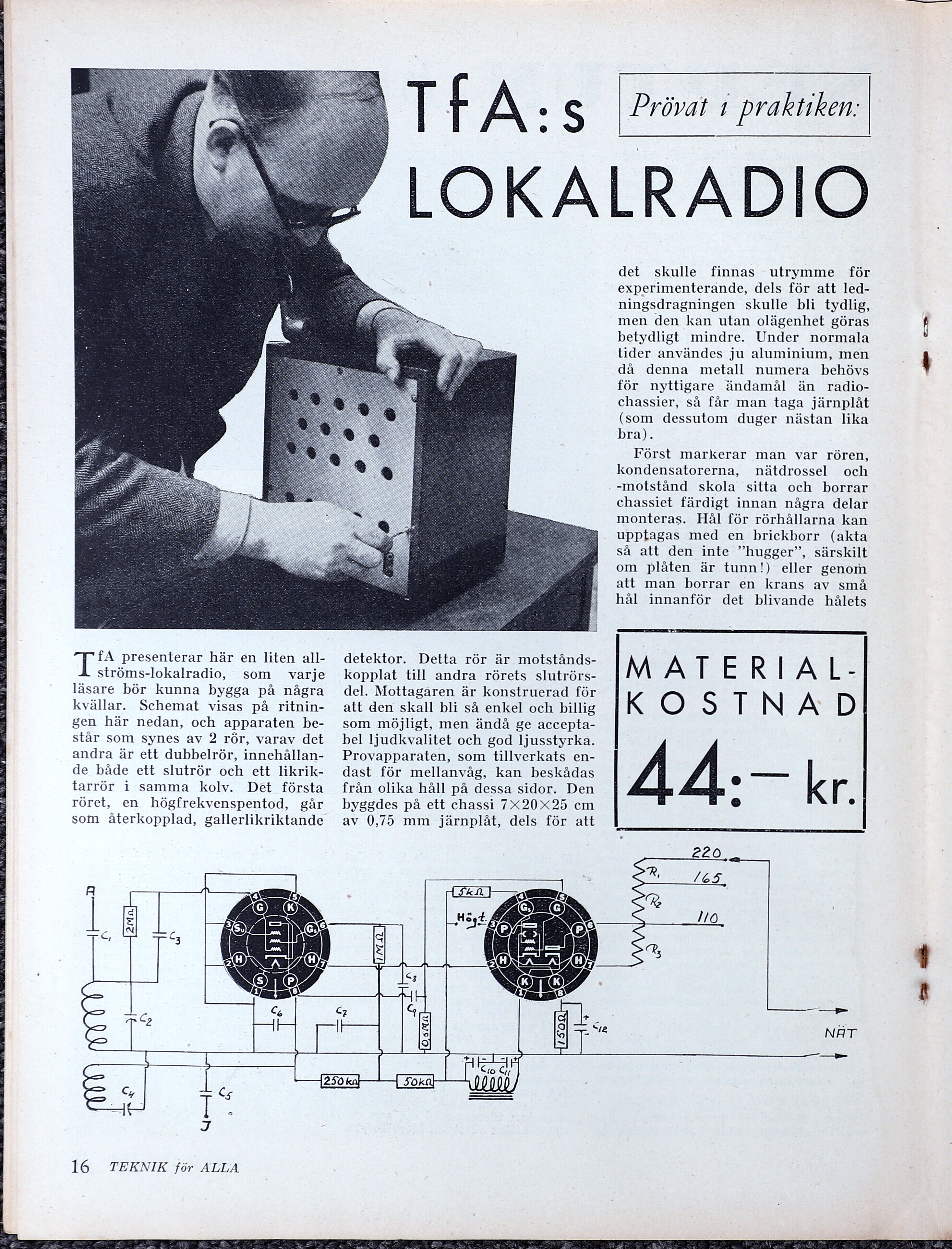

fÅ presenterar här en liten all- ströms-lokalradio, som «varje läsare bör kunna bygga på några kvällar. Schemat visas på ritnin- gen här nedan, och apparaten be- står som synes av 2 rör, varav det andra är ett dubbelrör, innehållan- de både ett slutrör och ett likrik- tarrör i samma kolv. Det första röret, en högfrekvenspentod, går som återkopplad, gallerlikriktande jOnD 2Mna TFA:s detektor. Detta rör är motstånds- kopplat till andra rörets slutrörs- del. Mottagaren är konstruerad för att den skall bli så enkel och billig som möjligt, men ändå ge accepta- bel ljudkvalitet och god ljusstyrka. Provapparaten, som tillverkats en- dast för mellanvåg, kan beskådas från olika håll på dessa sidor. Den hyggdes på ett chassi 7X20X25 cm av 0,75 mm järnplåt, dels för att FEN ss MEN Prövat i praktiken: LOKALRADIO det skulle finnas utrymme för experimenterande, dels för att led- ningsdragningen skulle bli tydlig, men den kan utan olägenhet göras betydligt mindre. Under normala tider användes ju aluminium, men då denna metall numera behövs för nyttigare ändamål än radio- chassier, så får man taga järnplåt (som dessutom duger nästan lika bra). Först markerar man var rören, kondensatorerna, nätdrossel och -motstånd skola sitta och borrar chassiet färdigt innan några delar monteras. Hål för rörhållarna kan upptagas med en brickborr (akta så att den inte ”hugger”, särskilt om plåten är tunn!) eller genom att man borrar en krans av små hål innanför det blivande hålets MATERIAL- KOSTNAD 44.— kr. (20) (65 R, I10. (EST [NN 32 Se NAT —P L C
