I
|
I
||
endast en behållare, som räcker ungefär
lika länge som 50 liter bensin. För lastbi-
lar medföras, beroende på aktionsradien,
2—6 behållare. De små skisserna över
rubriken visa de olika platser på en last-
bil där behållarna kunna anbringas.
Från dessa behållare leda rörledningar
till avstängningskranar, genom vilka ga-
sen, liksom bensinen på en bensinbil, kan
avstängas från regleringsapparaterna.
När kranarna äro öppna, flyter gasen
först till förvärmaren och därifrån till
regleraren samt därifrån slutligen till för-
gasaren.
Förvärmaren är en ytterst viktig inrätt-
ning för drift med flytande gas. Den i
gasbehållarna i flytande tillstånd befint-
liga gasen återförvandlas genom tryckets
minskande till I atmosfär, ja, t. o. m. nå-
got mindre, åter i gasformigt tillstånd.
För varje ändring av ett ämnes aggrega-
tionstillstånd behöves emellertid värme. I
förevarande fall avkyles gasen vid över-
gången från flytande form till gas mycket
starkt, och den absorberar även värme
från regleringsanordningen. Nu kunde
det inträffa, att den flytande gasen ay-
kyldes mer än till sin kritiska tempera-
tur, i vilket fall den icke skulle kunna bli-
va gasformig igen, och av denna anled-
ning uppvärmes den först, innan den le-
des till regleraren.
Förvärmningen sker medelst den heta
avloppsgasen, som ledes genom en cy-
lindrisk behållare,
i vilken en rörslinga
anbragts och genom vilken den flytande
gasen föres till regleraren. Den heta av-
loppsgasen uppvärmer således denna
rörslinga och på samma gång den fly-
tande gasen.
Härifrån kommer gasen in i regleraren,
som hos Solex är dubbel. Den kommer
först in i den första avdelningen, där
trycket minskas till 1—1,5 atm. Den slutli-
ga tryckminskningen sker i lågtrycksav-
delningen. Befintliga ventiler öppnas och
slutas genom tryckskillnaden. Ventilen i
den första kammaren står öppen så
länge icke trycket överstiger 1,5 atm. Låg-
trycksventilen öppnas och slutes medelst
ett styrmembran, som å andra sidan är
beroende av motorns sugverkan. Man
har för detta ändamål på ett mycket sinn-
rikt sätt kombinerat ett membran med ett
stålfjäderband på vars ena ände låg-
trycksventilen ligger an. Denna lyftes när
bandfjädern böjer sig och blir kortare.
Böjningen sker genom membranet, som
påverkas av motorns vakuum. I reglera-
rens gasventil är dessutom en backventil
anordnad, varigenom gasen förhindras
att strömma tillbaka, när motorns vakuum
icke verkar. Här måste åter betonas, att

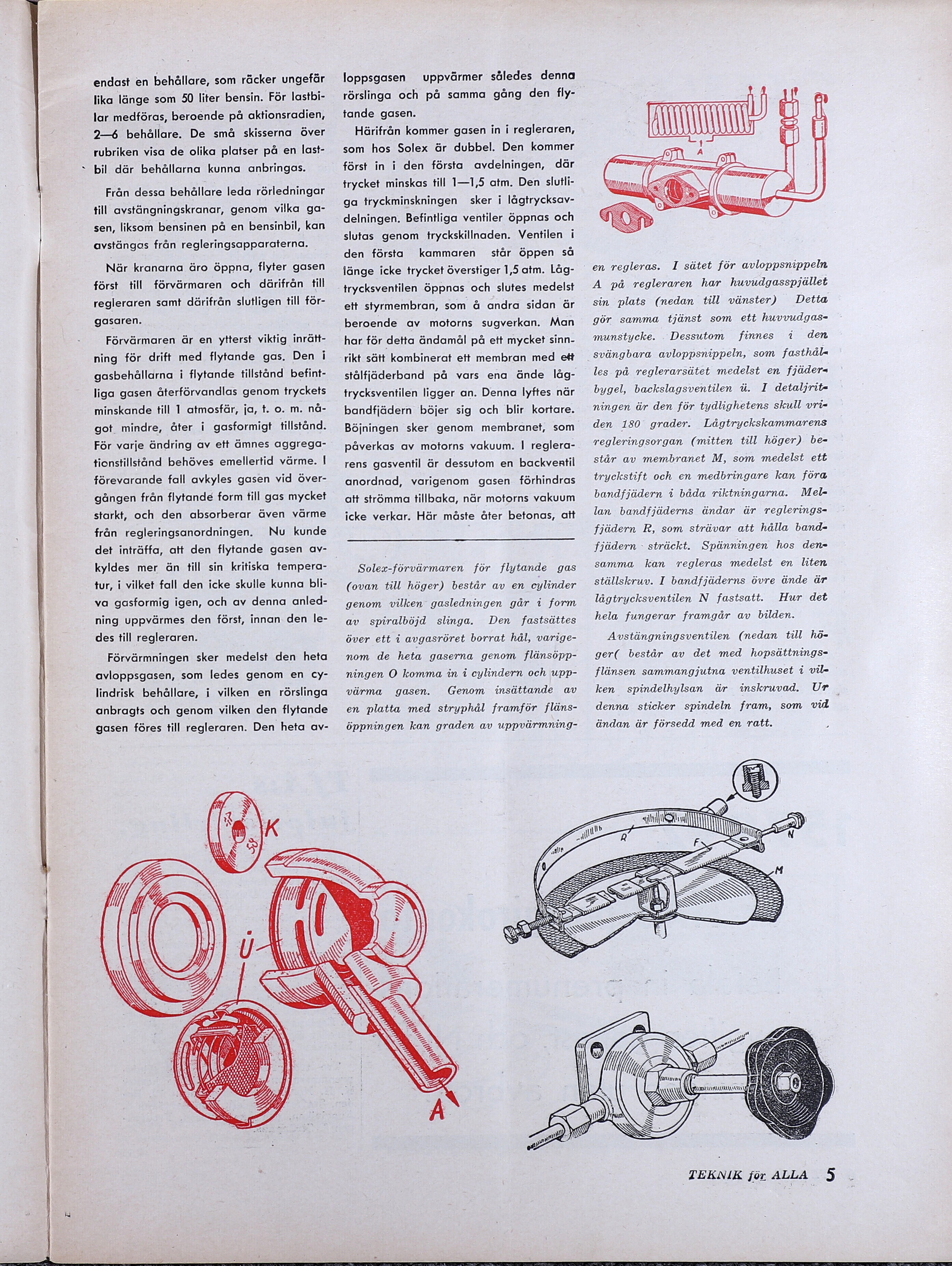

Solex-förvärmaren för flytande gas
(ovan till höger) består av en cylinder
genom vilken gasledningen går i form
av spiralböjd slinga. Den fastsättes
över ett i avgasröret borrat hål, varige-
nom de heta gaserna genom flänsöpp-
ningen O komma in i cylindern och upp-
värma gasen. Genom insättande av
en platta med stryphål framför fläns-
öppningen kan graden av uppvärmmning-
(IM nn
en regleras. I sätet för avloppsnippeln
A på regleraren har huvudgasspjället
sin plats (nedan till vänster) Detta
gör samma tjänst som ett huvvudgas-
munstycke. Dessutom finnes i den
svängbara avloppsnippeln, som fasthål=
les på reglerarsätet medelst en fjäders
bygel, backslagsventilen iä. I detaljrit=
ningen är den för tydlighetens skull vri-=
den 180 grader. Lågtryckskammarens
regleringsorgan (mitten till höger) be-
står av membranet M, som medelst ett
tryckstift och en medbringare kan föra
bandfjädern i båda riktningarna. Mel-
lan bandfjäderns ändar är reglerings-
fjädern R, som strävar att hålla band-
fjädern sträckt. Spänningen hos den=
samma kan regleras medelst en liten
ställskruv. I bandfjäderns övre ände är
lågtrycksventilen N fastsatt. Hur det
hela fungerar framgår av bilden.
Avwstängningsventilen (medan till hö-
ger( består av det med hopsättnings-
flänsen sammangjutna ventilhuset i vil-
ken spindelhylsan är inskruvad. Ur
denna sticker spindeln fram, som vid
ändan är försedd med en ratt.
