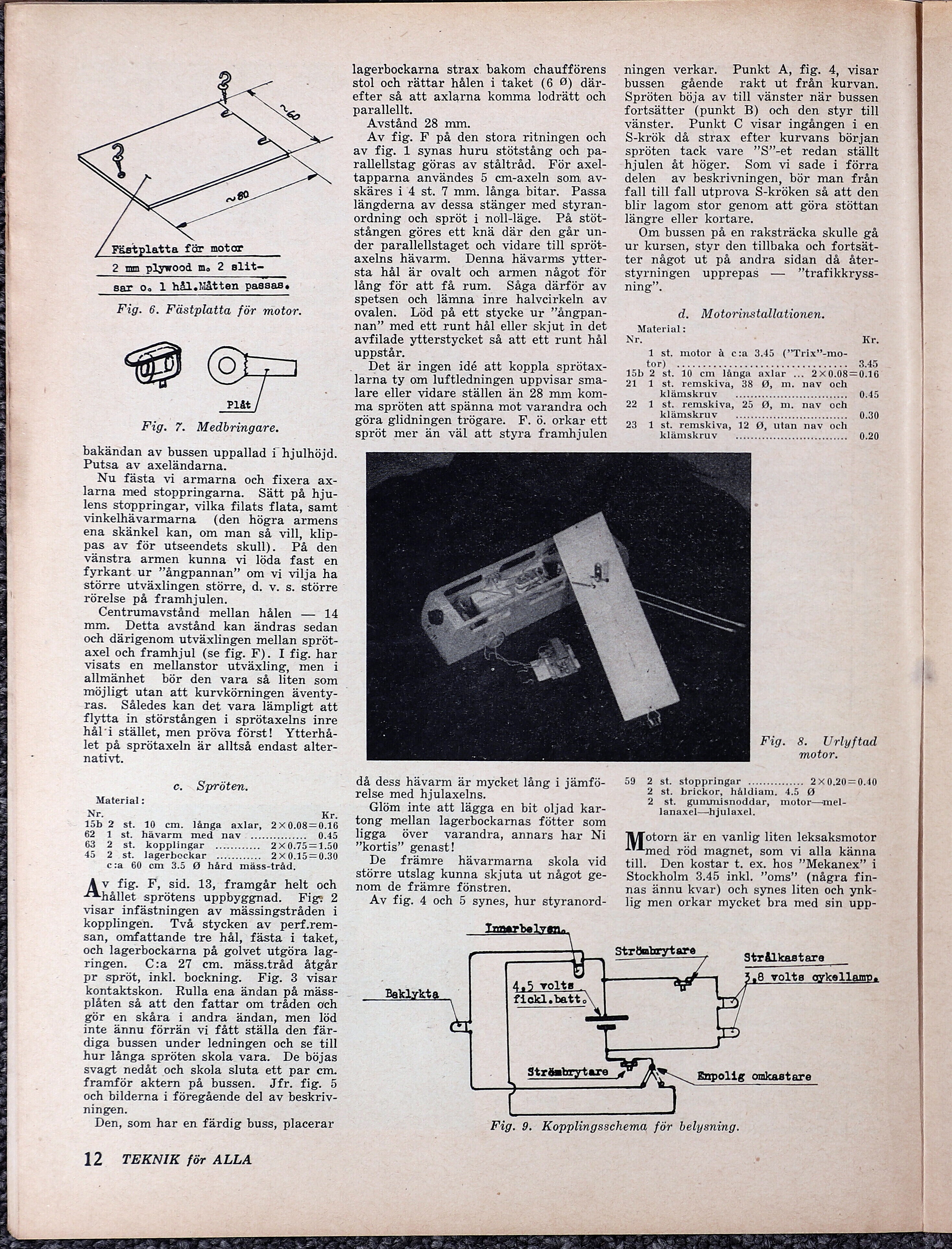

Mr oe SERDEN > mA
Fästplatta för motor
2 mm plywood m. 2 slit-
sar o. 1 hål. Måtten passas.
Fig. 6. Fästplatta för motor.
? 0
Fig. 7. Medbringare.
bakändan av bussen uppallad i hjulhöjd.
Putsa av axeländarna.
Nu fästa vi armarna och fixera ax-
larna med stoppringarna. Sätt på hju-
lens stoppringar, vilka filats flata, samt
vinkelhävarmarna (den högra armens
ena skänkel kan, om man så vill, klip-
pas av för utseendets skull). På den
vänstra armen kunna vi löda fast en
fyrkant ur ”ångpannan” om vi vilja ha
större utväxlingen större, d. v. s. större
rörelse på framhjulen.
Centrumavstånd mellan hålen — 14
mm. Detta avstånd kan ändras sedan
och därigenom utväxlingen mellan spröt-
axel och framhjul (se fig. F). I fig. har
visats en mellanstor utväxling, men i
allmänhet
möjligt utan att kurvkörningen äventy-
ras. Således kan det vara lämpligt att
flytta in störstången i sprötaxelns inre
hål i stället, men pröva först! Ytterhå-
let på sprötaxeln är alltså endast alter-
nativt.
c. - Spröten.
Material:
Nr. Kr.
15b 2 st. 10 cm. långa axlar, 2X0.08=0.16
62"T1 sti Nävarnt smed nav ss: ske 0.45
632 St KOD Dlil gärpno oss de 2X0.:75=1.50
45 2 st. lägerbockar ............ 2X0.15=0.30
c:a 60 cm 3.5 I hård mäss-tråd,
ÅA” fig. F, sid. 13, framgår helt och
hållet sprötens uppbyggnad. Fig: 2
visar infästningen av mässingstråden i
kopplingen. Två stycken av perf.rem-
san, omfattande tre hål, fästa i taket,
och lagerbockarna på golvet utgöra lag-
ringen. C:a 27 cm. mäss.tråd åtgår
pr spröt, inkl. bockning. Fig. 3 visar
kontaktskon. Rulla ena ändan på mäss-
plåten så att den fattar om tråden och
gör en skåra i andra ändan, men löd
inte ännu förrän vi fått ställa den fär-
diga bussen under ledningen och se till
hur långa spröten skola vara. De böjas
svagt nedåt och skola sluta ett par cm.
framför aktern på bussen. Jfr. fig. 5
och bilderna i föregående del av beskriv-
ningen.
Den, som har en färdig buss, placerar
12 TEKNIK för ALLA
bör den vara så liten som
lagerbockarna strax bakom chaufförens
stol och rättar hålen i taket (6 9) där-
efter så att axlarna komma lodrätt och
parallellt.
Avstånd 28 mm.
Av fig. F på den stora ritningen och
av fig. 1 synas huru stötstång och pa-
rallellstag göras av ståltråd. För axel-
tapparna användes 5 cm-axeln som av-
skäres i 4 st. 7 mm. långa bitar. Passa
längderna av dessa stänger med styran-
ordning och spröt i noll-läge. På stöt-
stången göres ett knä där den går un-
der parallellstaget och vidare till spröt-
axelns hävarm. Denna hävarms ytter-
sta hål är ovalt och armen något för
lång för att få rum. Såga därför av
spetsen och lämna inre halvcirkeln av
ovalen. Löd på ett stycke ur ”ångpan-
nan” med ett runt hål eller skjut in det
avfilade ytterstycket så att ett runt hål
uppstår.
Det är ingen idé att koppla sprötax-
larna ty om luftledningen uppvisar sma-
lare eller vidare ställen än 28 mm kom-
ma spröten att spänna mot varandra och
göra glidningen trögare. F.ö. orkar ett
spröt mer än väl att styra framhjulen
då dess hävarm är mycket lång i jämfö-
relse med hjulaxelns.
Glöm inte att lägga en bit oljad kar-
tong mellan lagerbockarnas fötter som
ligga över varandra, annars har Ni
”kortis” genast!
De främre hävarmarna skola vid
större utslag kunna skjuta ut något ge-
nom de främre fönstren.
Av fig. 4 och 5 synes, hur styranord-
Inmerbelysgn.
volts
Baklykt
fickl.batt. =
ningen verkar. Punkt A, fig. 4, visar
bussen gående rakt ut från kurvan.
Spröten böja av till vänster när bussen
fortsätter (punkt B) och den styr till
vänster. Punkt C visar ingången i en
S-krök då strax efter kurvans början
spröten tack vare ”S”-et redan ställt
hjulen åt höger. Som vi sade i förra
delen av beskrivningen, bör man från
fall till fall utprova S-kröken så att den
blir lagom stor genom att göra stöttan
längre eller kortare.
Om bussen på en raksträcka skulle gå
ur kursen, styr den tillbaka och fortsät-
ter något ut på andra sidan då åter-
styrningen upprepas — ”trafikkryss-
ning”.
d. Motorinstallationen.
7 Material: 3
Nr. Kr.
1 st. motor å c:a 3.45 (”Trix”-mo-
TOT) Ven lö] avis fela! ara) or oj ej eje der bl ej ne Sterner fel Rae VS NSD 3.45
15b 2 st. 10 cm långa axlar ... 2X0.08=0.16
21 1 st. remskiva, 38 0, m. nav och
KIÄMSKrUVE ae os a ov söRsvan oss sekr RSKR 0.45
22 1 st. remskiva, 25 OO, m. nav och
KJÄäMASKTUVS = east vs set ssskeöreos ärr ne sng 0.30
23 1 st. remskiva, 12 Og, utan nav och
KlämmiSKLUVI Sites as tesa se sine vite var ssd 0.20
Fig. 8. Urlyftad
motor.
HIF2ESEKStOPPrINgAL css ssecsseoped 2Xx0.20=0.40
2 st. brickor, håldiam. 4.5 O
2 st. gummisnoddar, motor—mel-
lanaxel—hjulaxel.
otorn är en vanlig liten leksaksmotor
med röd magnet, som vi alla känna
till. Den kostar t. ex. hos ”Mekanex” i
Stockholm 3.45 inkl. ”oms” (några fin-
nas ännu kvar) och synes liten och ynk-
lig men orkar mycket bra med sin upp-
Strömbrytare
Strålkastare
TE
| strömbrytare 7 Å rs omkastare
[
Fig. 9. Kopplingsschema för belysning.
