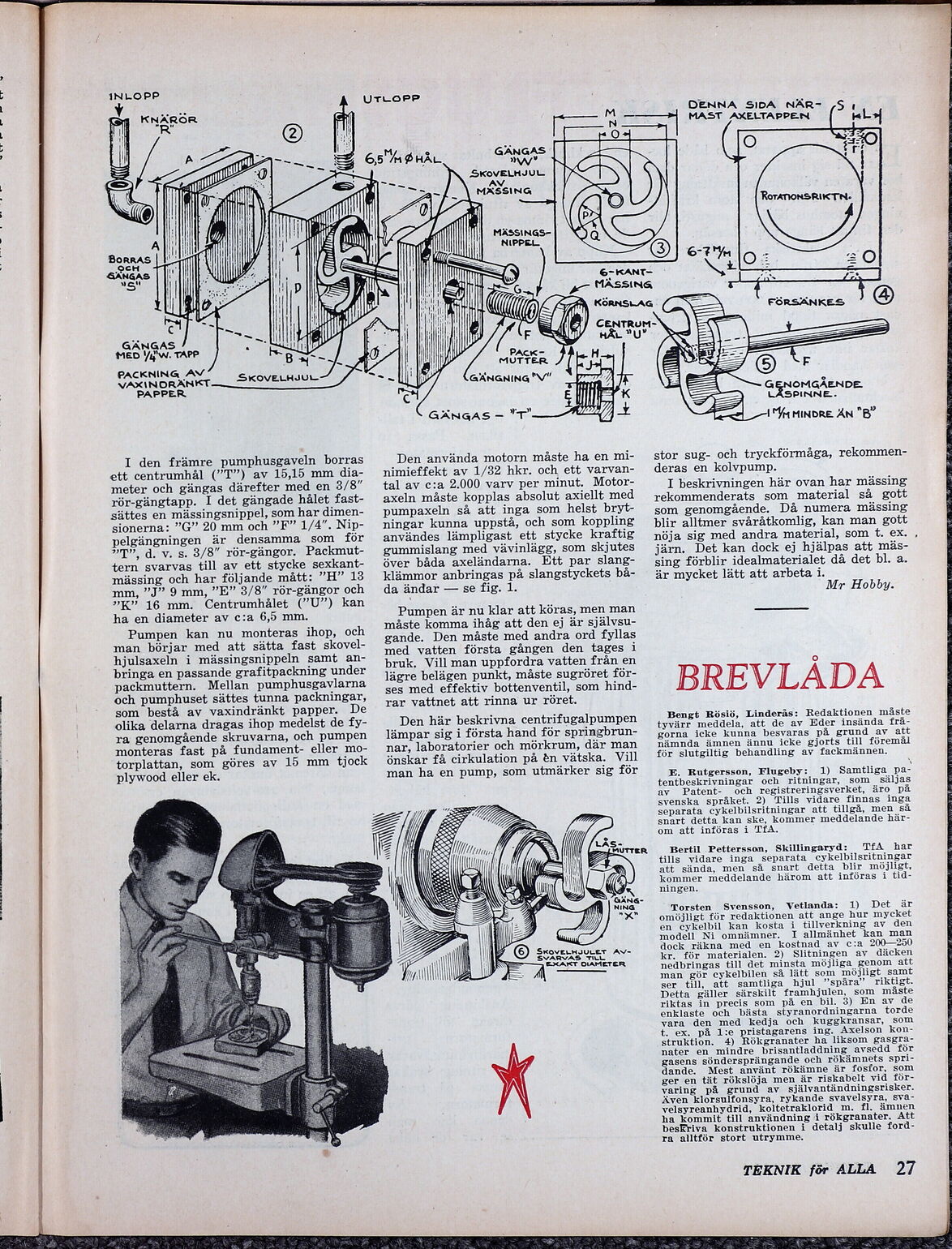

GÄNGAS MED YR'W. TAPP PACKNING AV VAXINDRÄNKT PAPPER — OSKOVELHJUL I den främre pumphusgaveln borras ett centrumhål (”T”) av 15,15 mm dia- meter och gängas därefter med en 3/8” rör-gängtapp. I det gängade hålet fast- sättes en mässingsnippel, som har dimen- sionerna: ”G” 20 mm och ”F” 1/4”. Nip- pelgängningen är densamma som för »T” dv. s. 3/8” rör-gängor. Packmut- tern svarvas till av ett stycke sexkant- mässing och har följande mått: ”H” 13 mm, ”J” 9 mm, ”E” 3/8” rör-gängor och »K” 16 mm. Centrumhålet (”U”) kan ha en diameter av c:a 6,> mm. Pumpen kan nu monteras ihop, och man börjar med att sätta fast skovel- hjulsaxeln i mässingsnippeln samt an- bringa en passande grafitpackning under packmuttern. Mellan pumphusgavlarna och pumphuset sättes tunna packningar, som bestå av vaxindränkt papper. De olika delarna dragas ihop medelst de fy- ra genomgående skruvarna, och pumpen monteras fast på fundament- eller mo- torplattan, som göres av 15 mm tjock plywood eller ek. UTLOPP DENNA SIDA NÄR- $i MAST AXELTAPPEN ( klo I GÄNGAS aw” 1 SKOVELHJUL. AV MÄSSING O N320 MUTTER GÄNGNING "V” n GÄNGAS — ”T Den använda motorn måste ha en mi- nimieffekt av 1/32 hkr. och ett varvan- tal av c:a 2.000 varv per minut. Motor- axeln måste kopplas absolut axiellt med pumpaxeln så att inga som helst bryt- ningar kunna uppstå, och som koppling användes lämpligast ett stycke kraftig gummislang med vävinlägg, som skjutes över båda axeländarna. Ett par slang- klämmor anbringas på slangstyckets bå- da ändar — se fig. 1. Pumpen är nu klar att köras, men man måste komma ihåg att den ej är självsu- gande. Den måste med andra ord fyllas med vatten första gången den tages i bruk. Vill man uppfordra vatten från en lägre belägen punkt, måste sugröret för- ses med effektiv bottenventil, som hind- rar vattnet att rinna ur röret. Den här beskrivna centrifugalpumpen lämpar sig i första hand för springbrun- nar, laboratorier och mörkrum, där man önskar få cirkulation på &n vätska. Vill man ha en pump, som utmärker sig för 5 SY SSV 5 KOST Ill ll lj SSI Wan. BSS Ulin dl SS kr KS - CSC D Rococ OO SKOVELHJULET AV- SVARVAS TILL = KT DIAMETER —LR ET KANT- AS -— MÄSSING — OMGÅENDE. LÄSPINNE. I "YA MINDRE ÅN ”B” stor sug- och tryckförmåga, rekommen- deras en kolvpump. I beskrivningen här ovan har mässing rekommenderats som material så gott som genomgående. Då numera mässing blir alltmer svåråtkomlig, kan man gott nöja sig med andra material, som t. ex. järn. Det kan dock ej hjälpas att mäs- sing förblir idealmaterialet då det bl. a. är mycket lätt att arbeta i. Mr Hobby. BREVLÅDA Bengt Rösiö, Linderås: Redaktionen måste tyvärr meddela, att de av Eder insända frå- gorna icke kunna besvaras på grund av att nämnda ämnen ännu icke gjorts till föremål för slutgiltig behandling av fackmännen. E. Rutgersson, Flugeby: 1) Samtliga pa- tentbeskrivningar och ritningar, som säljas av Patent- och registreringsverket, äro på svenska språket. 2) Tills vidare finnas inga separata cykelbilsritningar att tillgå, men så snart detta kan ske, kommer meddelande här- om att införas i TfA. Bertil Pettersson, Skillingaryd: TfÅ har tills vidare inga separata cykelbilsritningar att sända, men så snart detta blir möjligt, kommer meddelande härom att införas i tid- ningen. Torsten Svensson, Vetlanda: 1) Det är omöjligt för redaktionen att ange hur mycket en cykelbil kan kosta i tillverkning av den modell Ni omnämner. I allmänhet kan man dock räkna med en kostnad av c:a 200—250 kr. för materialen. 2) Slitningen av däcken nedbringas till det minsta möjliga genom att man gör cykelbilen så lätt som möjligt samt ser till, att samtliga hjul ”spåra” riktigt. Detta gäller särskilt framhjulen, som måste riktas in precis som på en bil. 3) En av de enklaste och bästa styranordningarna torde vara den med kedja och kuggkransar, som t. ex. på 1:e pristagarens ing. Axelson kon- struktion. 4) Rökgranater ha liksom gasgra- nater en mindre brisantladdning avsedd för gasens söndersprängande och rökämnets spri- dande. Mest använt rökämne är fosfor, som ger en tät rökslöja men är riskabelt vid för- varing på grund av självantändningsrisker. Även kloörsulfonsyra, rykande svavelsyra, Sva- velsyreanhydrid, koltetraklorid m. fl. ämnen ha kommit till användning i rökgranater. Att beskriva konstruktionen i detalj skulle ford- ra alltför stort utrymme. TEKNIK för ALLA 217
