sat
e
- el
U|
/
[9
pe
bosel
XY
För att skovelhjulet ej skall ”kasta”
spänner man upp stålaxeln med hjulet
i svarvchucken och avsvarvar diametern
till exakt 45 mm. Man kan också svarva
av skovelhjulet i förväg genom att sätta
upp det på en dorn — fig. 6. — samt
låsa fast det med en lös mutter (”X”
= 1/4” gängning) under arbetet.
Nu är tiden inne för att tillverka
pumphusets gavlar. De göras av 6 eller
7 mm tjock mässing (”C”) och bearbetas
på samma sätt som pumphuset. Pump-
huset och de två gavlarna hållas ihop
medelst fyra 1/4” bultar, som gängas i
den bakre pumphusgaveln. I pumphuset

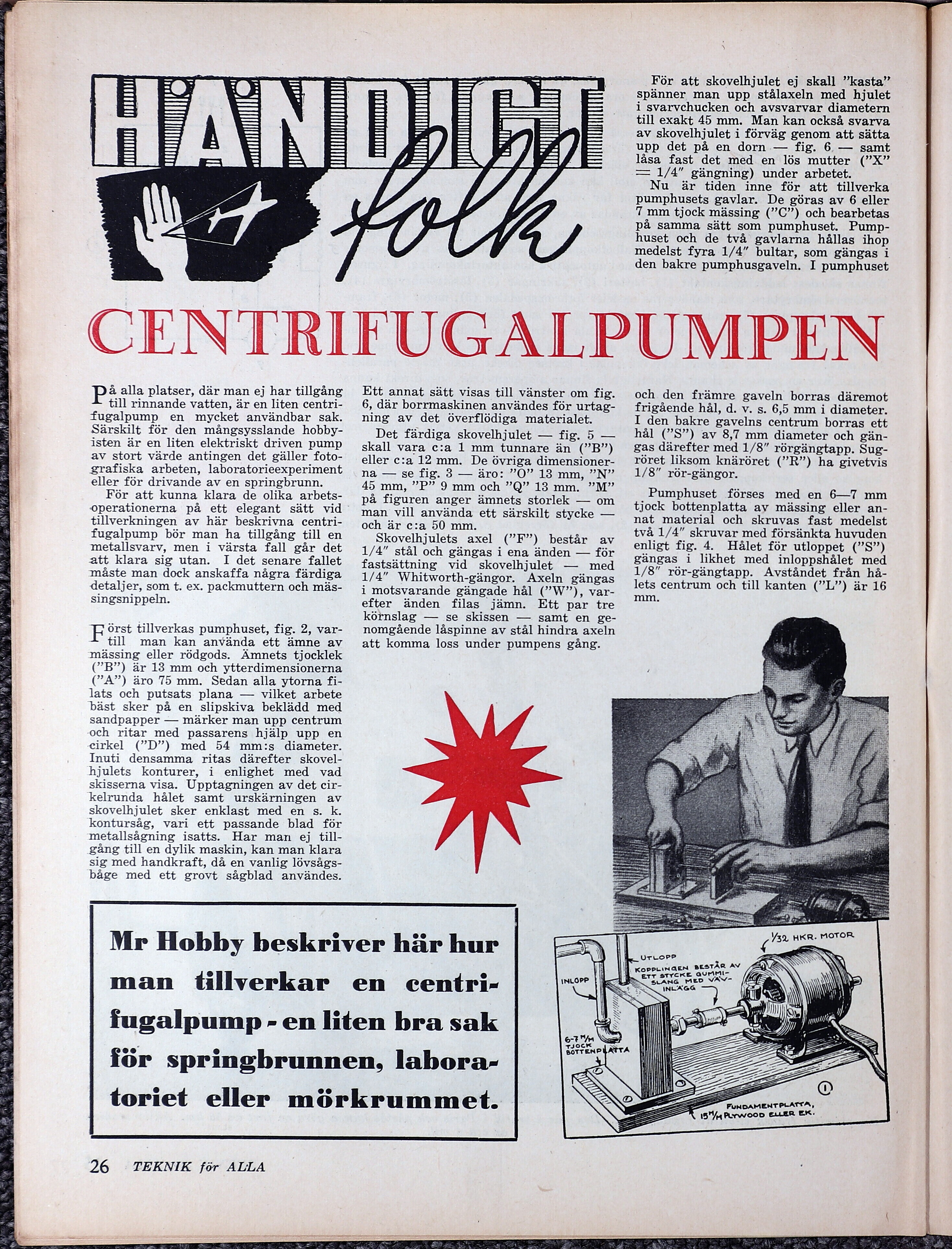

CENTRIFUGALPUMPEN
Pp? alla platser, där man ej har tillgång
till rinnande vatten, är en liten centri-
fugalpump en mycket användbar sak.
Särskilt för den mångsysslande hobby-
isten är en liten elektriskt driven pump
av stort värde antingen det gäller foto-
grafiska arbeten, laboratorieexperiment
eller för drivande av en springbrunn.
För att kunna klara de olika arbets-
operationerna på ett elegant sätt vid
tillverkningen av här beskrivna centri-
fugalpump bör man ha tillgång till en
metallsvarv, men i värsta fall går det
att klara sig utan. I det senare fallet
måste man dock anskaffa några färdiga
detaljer, som t. ex. packmuttern och mäs-
singsnippeln.
F örst tillverkas pumphuset, fig. 2, var-
till man kan använda ett ämne av
mässing eller rödgods. Ämnets tjocklek
(”B”) är 13 mm och ytterdimensionerna
(”A”) äro 75 mm. Sedan alla ytorna fi-
lats och putsats plana — vilket arbete
bäst sker på en slipskiva beklädd med
sandpapper — märker man upp centrum
och ritar med passarens hjälp upp en
cirkel (”D”) med 54 mm:s diameter.
Inuti densamma ritas därefter skovel-
hjulets konturer, i enlighet med vad
skisserna visa. Upptagningen av det cir-
kelrunda hålet samt urskärningen av
skovelhjulet sker enklast med en s. k.
kontursåg, vari ett passande blad för
metallsågning isatts. Har man ej till-
gång till en dylik maskin, kan man klara
sig med handkraft, då en vanlig lövsågs-
båge med ett grovt sågblad användes.
Ett annat sätt visas till vänster om fig.
6, där borrmaskinen användes för urtag-
ning av det överflödiga materialet.
Det färdiga skovelhjulet — fig. 5 —
skall vara c:a 1 mm tunnare än (”B”)
eller c:a 12 mm. De övriga dimensioner-
na — se fig. 3 — äro: ”O” 13 mm, ”N”
45 mm, ”P” 9 mm och ”Q” 13 mm. ”M”
på figuren anger ämnets storlek — om
man vill använda ett särskilt stycke —
och är c:a 50 mm.
Skovelhjulets axel (”F”) består av
1/4” stål och gängas i ena änden — för
fastsättning vid skovelhjulet — med
1/4” Whitworth-gängor. Axeln gängas
i motsvarande gängade hål (”W”), var-
efter änden filas jämn. Ett par tre
kötnslag — se skissen — samt en ge-
nomgående låspinne av stål hindra axeln
att komma loss under pumpens gång.
Mr Hobby beskriver här hur
man tillverkar en centri-
fugalpump - en liten bra sak
för springbrunnen, labora-
toriet eller mörkrummet.
Av GÅ
ppLINGEN BESTÅR
i er sTYCKE GUMMI= j
| SLANG
och den främre gaveln borras däremot
frigående hål, d. v. s. 6,5 mm i diameter.
I den bakre gavelns centrum borras ett
hål (”S”) av 8,7 mm diameter och gän-
gas därefter med 1/8” rörgängtapp. Sug-
röret liksom knäröret (”R”) ha givetvis
1/8” rör-gängor.
Pumphuset förses med en 6—7 mm
tjock bottenplatta av mässing eller an-
nat material och skruvas fast medelst
två 1/4” skruvar med försänkta huvuden
enligt fig. 4. Hålet för utloppet (”S”)
gängas i likhet med inloppshålet med
1/8” rör-gängtapp. Avståndet från hå-
lets centrum och till kanten (”L”) är 16
mm.
UTLOPP
MED VÄVS
26
