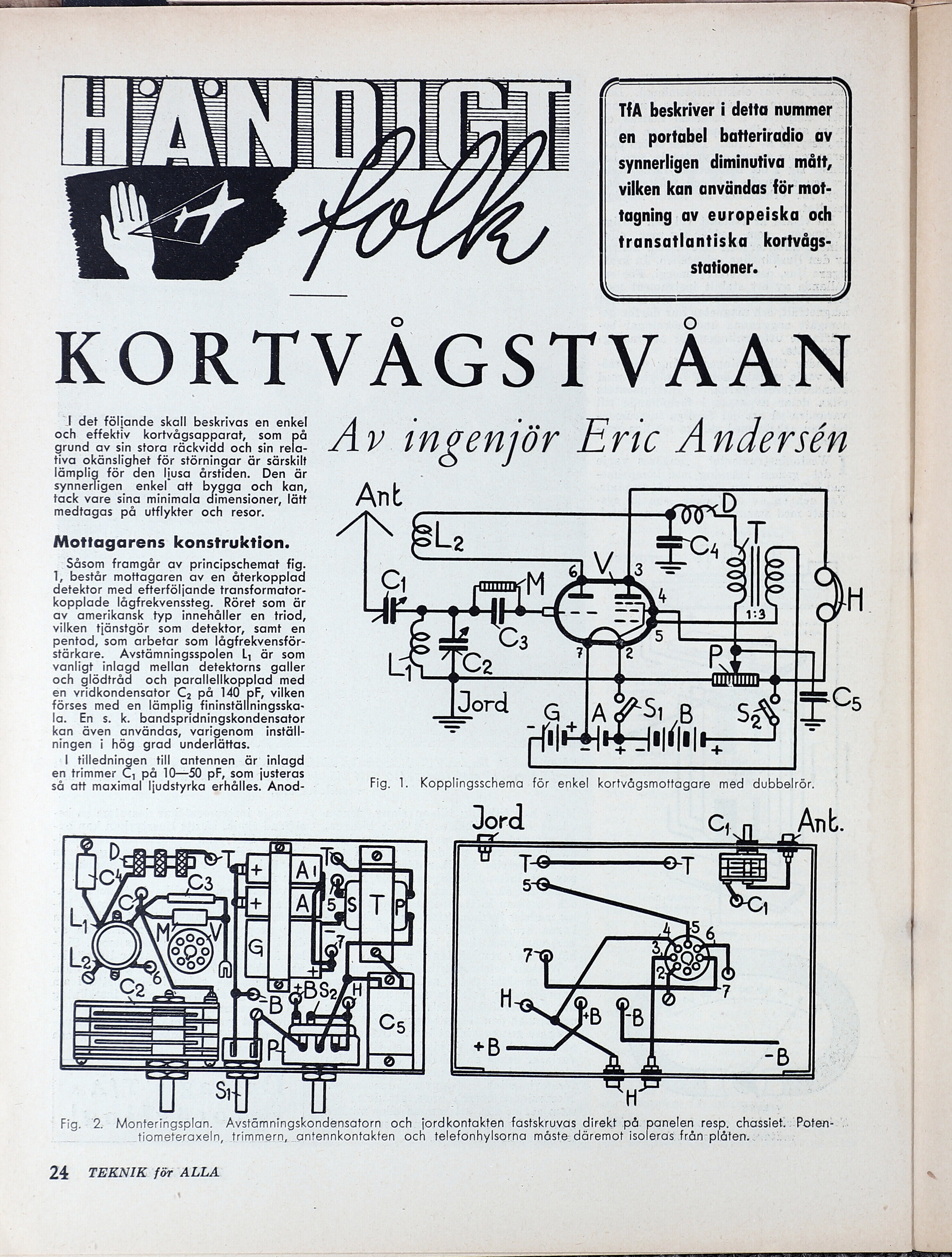

(TR TR Eee | TfA beskriver i detta nummer en portabel batteriradio av synnerligen diminutiva mått, vilken kan användas för mot- tagning av europeiska och transatlantiska kortvågs- | stationer. | S SJ a KORTVÄGSTVÅAN I det föliande skall beskrivas en enkel och fttektv kortvägsapparan, som på AV J1 Len JÖ r Eric Andersén tiva okänslighet för störningar är särskilt lämplig för den liusa årstiden. Den är synnerligen enkel att bygga och kan, tack vare sina minimala dimensioner; lätt Ant medtagas på utflykter och resor. Mottagarens konstruktion. TN SL "T Ca Såsom framgår av principschemat fig. Ol T, består mottagaren av en återkopplad E detektor med efterföljande transformator- 1 kopplade lågfrekvenssteg. Röret som är H av amerikansk typ innehåller en triod, ; vilken tjänstgör som detektor, samt en pentod, som arbetar som lågfrekvensför- stärkare. Avstämningsspolen L, är som vanligt inlagd mellan detektorns galler fö och glödtråd och parallellkopplad med en vridkondensator C2 på 140 pF, vilken förses med en lämplig fininställningsska- (> OT la. En s. k. bandspridningskondensator J d i !| kan även användas, varigenom inställ- > ningen i hög grad underlättas. | tilledningen till antennen är inlagd : 3 an S1 B 53 IE ; d Ho - de en trimmer C; på 10—50 pF, som justeras så att maximal ljudstyrka erhålles. Anod- Fig. 1. Kopplingsschema för enkel kortvågsmottagare med dubbelrör. Jord CH Ant. el — le H 8 fs Ö je "HH Fig. 2. Monteringsplan. Avstämningskondensatorn och jordkontakten fastskruvas direkt på Fan resp. chassiet. Poten- ' tiometeraxeln, trimmern, antennkontakten och telefonhylsorna måste däremot isoleras från-plåten. HER | e 24 TEKNIK för ALLA
