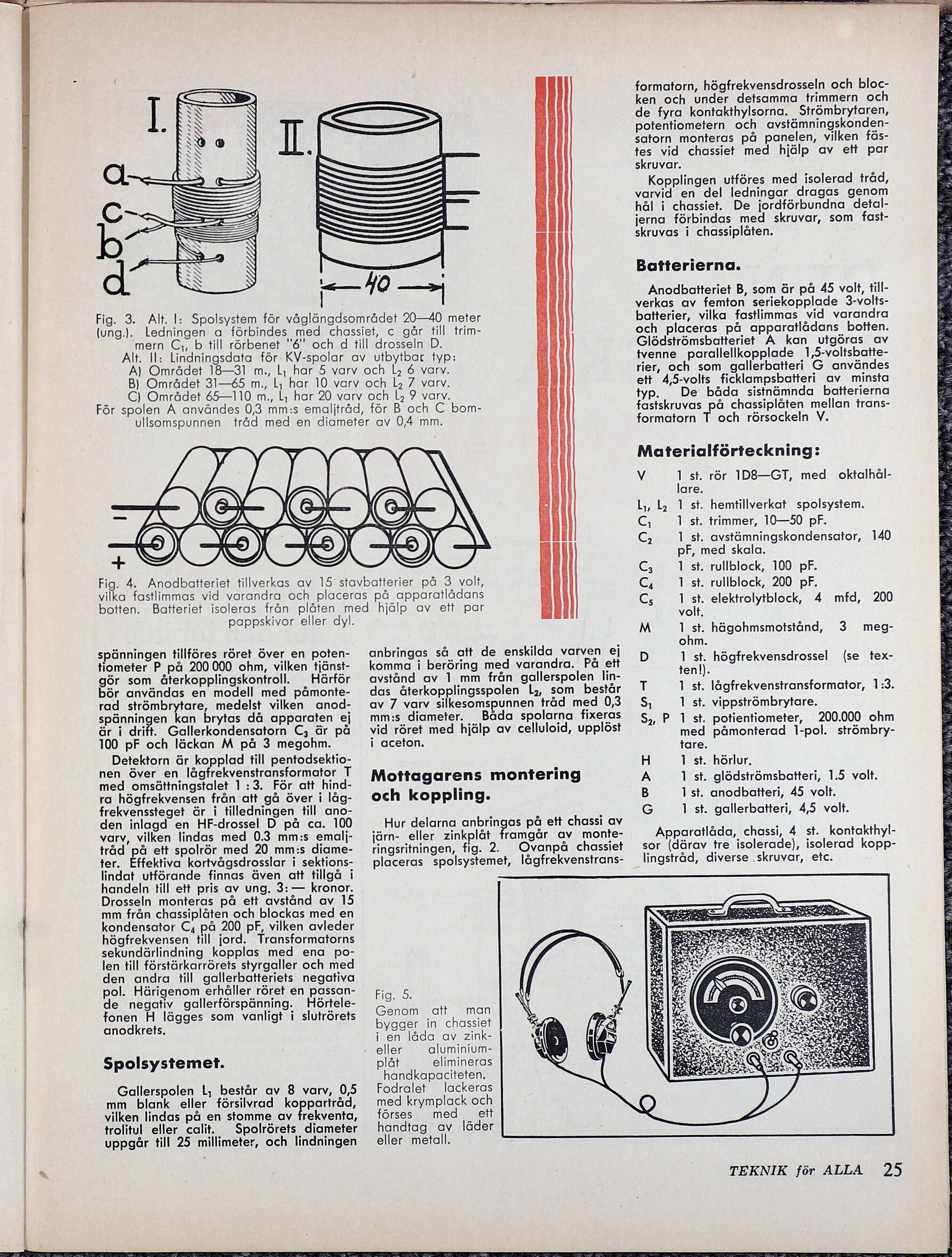

Fig. 4. Anodbatteriet tillverkas av 15’ stavbatterier på 3 volt,
vilka fastlimmas vid varandra och placeras på apparatlådans
botten. Batteriet isoleras från plåten med hjälp av ett par

pappskivor eller dyl.

spänningen tillföres röret över en poten-
tiometer P på 200 000 ohm, vilken tjänst-
gör som återkopplingskontroll. — Härför
bör användas en modell med påmonte-
rad strömbrytare, medelst vilken anod-
spänningen kan brytas då apparaten ej
är i drift. Gallerkondensatorn C3 är på
100 pF och läckan M på 3 megohm.

Detektorn är kopplad till pentodsektio-
nen över en lågfrekvenstransformator T
med omsättningstalet 1 :3. För att hind-
ra högfrekvensen från att gå över i låg-
frekvenssteget är i tilledningen till ano-
den inlagd en HF-drossel D på ca. 100
varv, vilken lindas med 0.3 mm:s emali-
tråd på ett spolrör med 20 mm:s diame-
ter. Effektiva kortvågsdrosslar i sektions-
lindat utförande finnas även att tillgå i
handeln till ett pris av ung. 3:— kronor.
Drosseln monteras på ett avstånd av 15
mm från chassiplåten och blockas med en
kondensator Ci på 200 pF, vilken avleder
högfrekvensen till jord. "Transformatorns
sekundärlindning kopplas med ena po-
len till förstärkarrörets styrgaller och med
den andra till gallerbatteriets negativa
pol. Härigenom erhåller röret en passan-
de negativ gallerförspänning. Hörtele-
fonen H lägges som vanligt i slutrörets
anodkrets.

Spolsystemet.

Gallerspolen L, består av 8 varv, 0,5
mm blank eller försilvrad koppartråd,
vilken lindas på en stomme av frekventa,
trolitul eller calit. - Spolrörets diameter
uppgår till 25 millimeter, och lindningen

—10—

Fig. 3. Alt. I: Spolsystem för våglängdsområdet 20—40 meter
(ung.). ledningen a förbindes med chassiet, c går till trim-
mern Ci, b till rörbenet "6" och d till drosseln D.

Alt. II: Lindningsdata för KV-spolar av utbytbar typ:

A) Området 18—31 m., L, har 5 varv och LIL; 6 varv.

B) Området 31—65 m., L, har 10 vary och LIL, 7 varv.

C) Området 65—110 m., ÅL, har 20 varv och L; 9 varv.

För spolen A användes 0,3 mm:s emalijtråd, för B och C bom-
ullsomspunnen tråd med en diameter av 0,4 mm.

» eller aluminium-

anbringas så att de enskilda varven ej
komma i beröring med varandra. På ett
avstånd av 1 mm från gallerspolen lin-
das återkopplingsspolen L;, som består
av 7 varv silkesomspunnen tråd med 0,3
mm:s diameter. Båda spolarna fixeras
vid röret med hjälp av celluloid, upplöst
i aceton.

Mottagarens montering
och koppling.

Hur delarna anbringas på ett chassi av
järn- eller zinkplåt framgår av monte-
ringsritningen, fig. 2. Ovanpå chassiet
placeras spolsystemet, lågfrekvenstrans-

formatorn, högfrekvensdrosseln och bloc-
ken och under detsamma trimmern och
de fyra kontakthylsorna. Strömbrytaren,
potentiometern och avstämningskonden-
satorn monteras på panelen, vilken fäs-
tes vid chassiet med hjälp av ett par
skruvar.

Kopplingen utföres med isolerad tråd,
varvid en del ledningar dragas genom
hål i chassiet. De jordförbundna detal-
jerna förbindas med skruvar, som fast-
skruvas i chassiplåten.

Batterierna.

Anodbatteriet B, som är på 45 volt, till-
verkas av femton seriekopplade 3-volts-
batterier, vilka fastlimmas vid varandra
och placeras på apparatlådans botten.
Glödströmsbatteriet A kan utgöras av
tvenne parallellkopplade 1,5-voltsbatte-
rier, och som gallerbatteri G användes
ett 4,5-volts ficklampsbatteri av minsta
typ. De båda sistnämnda batterierna
fastskruvas på chassiplåten mellan trans-
formatorn T och rörsockeln V.

Materialförteckning:
Vv 1 st. rör 1D8—GT, med oktalhål-

lare.
L,, LÅ; 1 st. hemtillverkat spolsystem.
C, 1 st. trimmer, 10—350 pF.

C> 1 st. avstämningskondensator, 140
pF, med skala.

(CC; 1 st. rullblock, 100 pF.
C, 1 st. rullblock, 200 pF.
Cs 1 st. elektrolytblock, 4 mfd, 200

volt.

M 1 st. hägohmsmotstånd, 3 meg-
ohm.

D 1 st. högfrekvensdrossel (se tex-
ten!).

u 1 st. lågfrekvenstransformator, 1:3.

S 1 st. vippströmbrytare.

Sy P 1 st. potientiometer, "200.000 ohm
med påmonterad 1-pol. strömbry-
tare.

H I st. hörlur.

A 1 st. glödströmsbatteri, 1.5 volt.

B 1 st. anodbatteri, 45 volt.

G 1 st. gallerbatteri, 4,5 volt.
Apparatlåda, chassi, 4 st. kontakthyl-

sor (därav tre isolerade), isolerad kopp-
lingstråd, diverse .skruvar, etc.

[Filen

Genom att man
bygger in chassiet
i en låda av zink-

plåt elimineras
handkapaciteten.
Fodralet — lackeras
med krymplack och
förses med ett
handtag av läder

eller metall.
