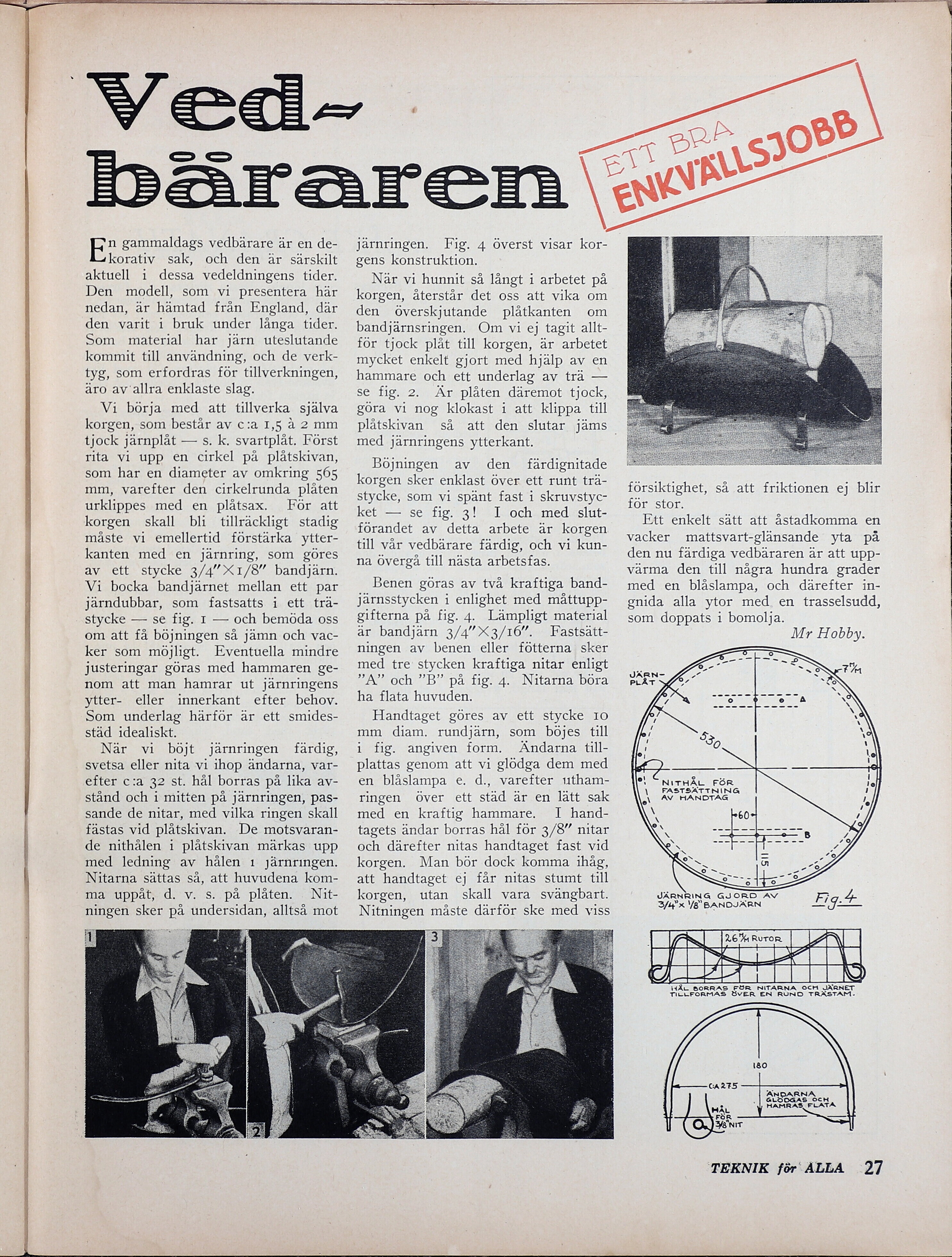

n gammaldags vedbärare är en de-

korativ sak, och den är särskilt
aktuell i dessa vedeldningens tider.
Den modell, som vi presentera här
nedan, är hämtad från England, där
den varit i bruk under långa tider.
Som material har järn uteslutande
kommit till användning, och de verk-
tyg, som erfordras för tillverkningen,
äro av allra enklaste slag.

Vi börja med att tillverka själva
korgen, som består av c:a 1,5 ä 2 mm
tjock järnplåt — s. k. svartplåt. Först
rita vi upp en cirkel på plåtskivan,
som har en diameter av omkring 505
mm, varefter den cirkelrunda plåten
urklippes med en plåtsax. För att
korgen skall bli tillräckligt stadig
måste vi emellertid förstärka ytter-
kanten med en järnring, som göres
av ett stycke 3/47X1/8” bandjärn.
Vi bocka bandjärnet mellan ett par
järndubbar, som fastsatts i ett trä-
stycke — se fig. I — och bemöda oss
om att få böjningen så jämn och vac-
ker som möjligt. Eventuella mindre
justeringar göras med hammaren ge-
nom att man hamrar ut järnringens
ytter- eller innerkant efter behov.
Som underlag härför är ett smides-
städ idealiskt.

När vi böjt järnringen färdig,
svetsa eller nita vi ihop ändarna, var-
efter c:a 32 st. hål borras på lika av-
stånd och i mitten på järnringen, pas-
sande de nitar, med vilka ringen skall
fästas vid plåtskivan. De motsvaran-
de nithålen i plåtskivan märkas upp
med ledning av hålen i järnringen.
Nitarna sättas så, att huvudena kom-
ma uppåt, d. v. s. på plåten. Nit-
ningen sker på undersidan, alltså mot

Så | + Sr 4SI0
baärerenrfae—

Järnringen. Fig. 4 överst visar kor-
gens konstruktion.

När vi hunnit så långt i arbetet på
korgen, återstår det oss att vika om
den Ööverskjutande plåtkanten om
bandjärnsringen. Om vi ej tagit allt-
för tjock plåt till korgen, är arbetet
mycket enkelt gjort med hjälp av en
hammare och ett underlag av trä —
se fig. 2. Är plåten däremot tjock,
göra vi nog klokast i att klippa till
plåtskivan så att den slutar jäms
med järnringens ytterkant.

Böjningen av den färdignitade
korgen sker enklast över ett runt trä-
stycke, som vi spänt fast i skruvstyc-
ket — se fig. 3! I och med slut-
förandet av detta arbete är korgen
till vår vedbärare färdig, och vi kun-
na övergå till nästa arbetsfas.

Benen göras av två kraftiga band-
järnsstycken i enlighet med måttupp-
gifterna på fig. 4. Lämpligt material
är bandjärn 3/47 X3/16”. Fastsätt-
ningen av benen eller fötterna sker
med tre stycken kraftiga nitar enligt
”A” och ”B” på fig. 4. Nitarna böra
ha flata huvuden.

Handtaget göres av ett stycke 10
mm diam. rundjärn, som böjes till
i fig. angiven form. Ändarna till-
plattas genom att vi glödga dem med
en blåslampa e. d., varefter utham-
ringen Över ett städ är en lätt sak
med en kraftig hammare. I hand-
tagets ändar borras hål för 3/8” nitar
och därefter nitas handtaget fast vid
korgen. Man bör dock komma ihåg,
att handtaget ej får nitas stumt till
korgen, utan skall vara svängbart.
Nitningen måste därför ske med viss

eb

re

försiktighet, så att friktionen ej blir
för stor.
Ett enkelt sätt att åstadkomma en

vacker mattsvart-glänsande yta på
den nu färdiga vedbäraren är att upp-
värma den till några hundra grader
med en blåslampa, och därefter in-
gnida alla ytor med en trasselsudd,
som doppats i bomolja.

Mr Hobby.

I FASTSÄTTNING

aw
I
i

- I
Pl "NITHÅL FÖR le
I
ol AV HANDTAG Ö

SÅR

VÄRNRING GJORD AV
3/14” Xx V8 BANDJÄRN

FR.

26 RUTOR VN

)

t
I

= =
|

( 2

HÅL BORRAS FÖR NITARNA OCH JÄRNET
TILLFORMAS ÖVER EN RUND TRÄSTAM-

180

CA 275 =
ANDARN.
å GLLLSASTÖCH
HÅL V HAMRAS FLATA
FÖR —ÖU
FZJENIT

TEKNIK för ALLA 21
