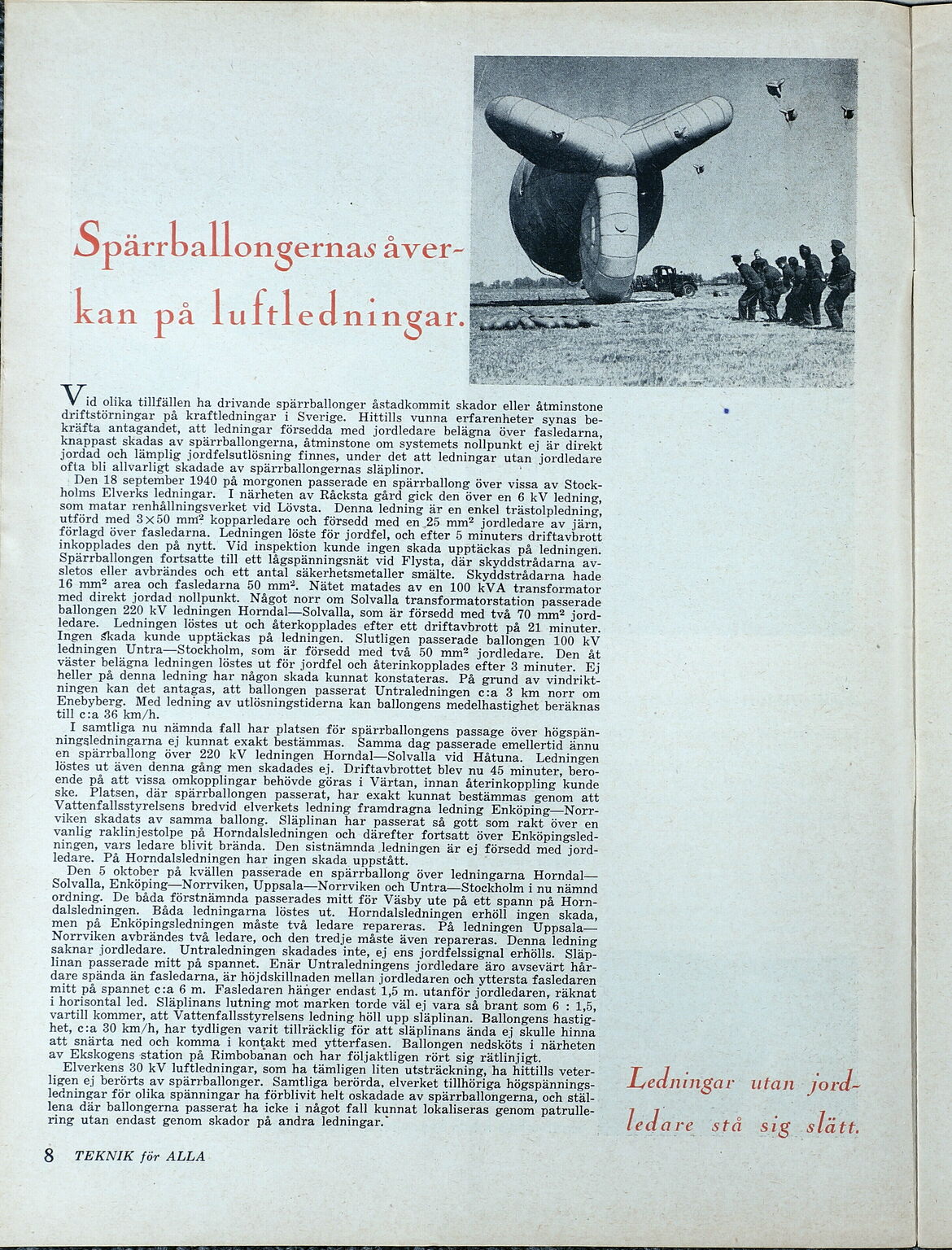

Spärrbal
an på luftledningar.
V id olika tillfällen ha drivande spärrballonger åstadkommit skador eller åtminstone
driftstörningar på kraftledningar i Sverige. Hittills vunna erfarenheter synas be-
kräfta antagandet, att ledningar försedda med jordledare belägna över fasledarna,
knappast skadas av spärrballongerna, åtminstone om systemets nollpunkt ej är direkt
jordad och lämplig jordfelsutlösning finnes, under det att ledningar utan jordledare
ofta bli allvarligt skadade av spärrballongernas släplinor.
: Den 18 september 1940 på morgonen passerade en spärrballong över vissa av Stock-
holms Elverks ledningar. I närheten av Råcksta gård gick den över en 6 kV ledning,
som matar renhållningsverket vid Lövsta. Denna ledning är en enkel trästolpledning,
utförd med 3X50 mm? kopparledare och försedd med en 25 mm? jordledare av järn,
förlagd över fasledarna. Ledningen löste för jordfel, och efter 5 minuters driftavbrott
inkopplades den på nytt. Vid inspektion kunde ingen skada upptäckas på ledningen.
Spärrballongen fortsatte till ett lågspänningsnät vid Flysta, där skyddstrådarna av-
sletos eller avbrändes och ett antal säkerhetsmetaller smälte. Skyddstrådarna hade
16 mm? area och fasledarna 50 mm?. Nätet matades av en 100 kVA transformator
med direkt jordad nollpunkt. Något norr om Solvalla transformatorstation passerade
ballongen 220 kV ledningen Horndal— Solvalla, som är försedd med två 70 mm? jord-
ledare. Ledningen löstes ut och återkopplades efter ett driftavbrott på 21 minuter.
Ingen Skada kunde upptäckas på ledningen. Slutligen passerade ballongen 100 kV
ledningen Untra—Stockholm, som är försedd med två 50 mm? jordledare. Den åt
väster belägna ledningen löstes ut för jordfel och återinkopplades efter 3 minuter. Ej
heller på denna ledning har någon skada kunnat konstateras. På grund av vindrikt-
ningen kan det antagas, att ballongen passerat Untraledningen c:a 3 km norr om
Enebyberg. Med ledning av utlösningstiderna kan ballongens medelhastighet beräknas
till c:a 36 km/h.
I samtliga nu nämnda fall har platsen för spärrballongens passage över högspän-
ningsledningarna ej kunnat exakt bestämmas. Samma dag passerade emellertid ännu
en spärrballong över 220 kV ledningen Horndal— Solvalla vid Håtuna. Ledningen
löstes ut även denna gång men skadades ej. Driftavbrottet blev nu 45 minuter, bero-
ende på att vissa omkopplingar behövde göras i Värtan, innan återinkoppling kunde
ske. Platsen, där spärrballongen passerat, har exakt kunnat bestämmas genom att
Vattenfallsstyrelsens bredvid elverkets ledning framdragna ledning Enköping—Norr-
viken skadats av samma ballong. Släplinan har passerat så gott som rakt över en
vanlig raklinjestolpe på Horndalsledningen och därefter fortsatt över Enköpingsled-
ningen, vars ledare blivit brända. Den sistnämnda ledningen är ej försedd med jord-
ledare. På Horndalsledningen har ingen skada uppstått. s
Den 5 oktober på kvällen passerade en spärrballong över ledningarna Horndal—
Solvalla, Enköping Norrviken, Uppsala— Norrviken och Untra— Stockholm i nu nämnd
ordning. De båda förstnämnda passerades mitt för Väsby ute på ett spann på Horn-
dalsledningen. Båda ledningarna löstes ut. Horndalsledningen erhöll ingen skada,
men på Enköpingsledningen måste två ledare repareras. På ledningen Uppsala—
Norrviken avbrändes två ledare, och den tredje måste även repareras. Denna ledning
saknar jordledare. Untraledningen skadades inte, ej ens jordfelssignal erhölls. Släp-
linan passerade mitt på spannet. Enär Untraledningens jordledare äro avsevärt hår-
dare spända än fasledarna, är höjdskillnaden mellan jordledaren och yttersta fasledaren
mitt på spannet c:a 6 m. Fasledaren hänger endast 1,5 m. utanför jordledaren, räknat
i horisontal led. Släplinans lutning mot marken torde väl ej vara så brant som 6 : 1,5,
vartill kommer, att Vattenfallsstyrelsens ledning höll upp släplinan. Ballongens hastig-
het, c:a 30 km/h, har tydligen varit tillräcklig för att släplinans ända ej skulle hinna
att snärta ned och komma i kontakt med ytterfasen. Ballongen nedsköts i närheten
av Ekskogens station på Rimbobanan och har följaktligen rört sig rätlinjigt.
Elverkens 30 kV luftledningar, som ha tämligen liten utsträckning, ha Hittills veter-
ligen ej berörts av spärrballonger. Samtliga berörda, elverket tillhöriga högspännings-
ledningar för olika spänningar ha förblivit helt oskadade av spärrballongerna, och stäl-
lena där ballongerna passerat ha icke i något fall kunnat lokaliseras genom patrulle-
ring utan endast genom skador på andra ledningar.
8 TEKNIK för ALLA
Ledningar utan: jord-
ledare stå sig slätt.
