ror Rn
urdösksnnss dn

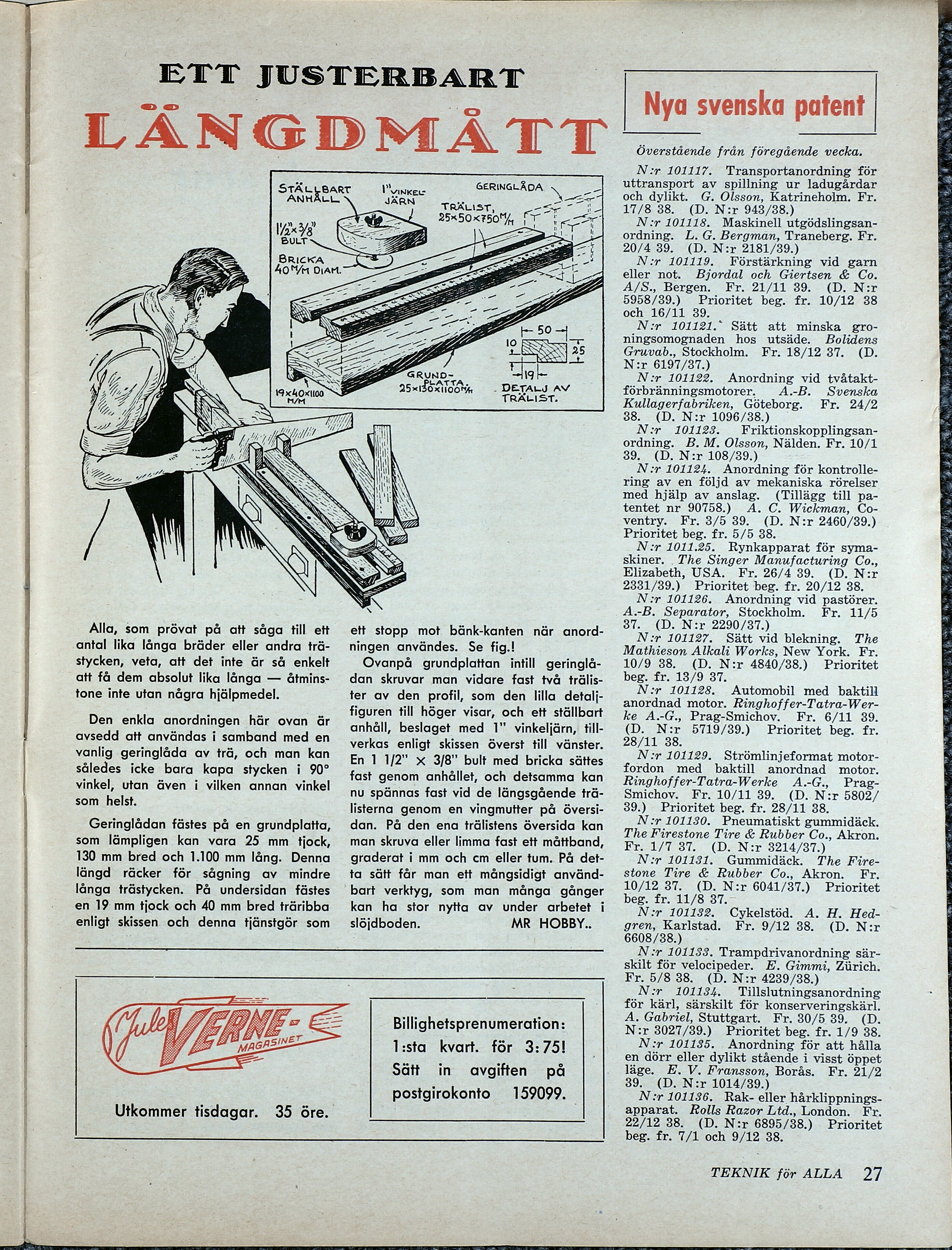

ETT JUSTERBART
LÄNGDMÄTT
BRICKA
STÄL KBART
ANHÄLL.
40 MM DAM.
P
VINKEL
JÄRN
TRÄLIST =S
GERINGLÅDA > dl
, FS =
25x50x750’"Y, | ;
; I
SET RSA E
25x130xiiooNa = - DETALJ AV
TRÄLIST.
Alla, som prövat på att såga till ett
antal lika långa bräder eller andra trä-
stycken, veta, att det inte är så enkelt
att få dem absolut lika långa — åtmins-
tone inte utan några hjälpmedel.
Den enkla anordningen här ovan är
avsedd att användas i samband med en
vanlig geringlåda av trä, och man kan
således icke bara kapa stycken i 90?
vinkel, utan även i vilken annan vinkel
som helst.
Geringlådan fästes på en grundplatta,
som lämpligen kan vara 25 mm tjock,
130 mm bred och 1.100 mm lång. Denna
längd räcker för sågning av mindre
långa trästycken. På undersidan fästes
en 19 mm tjock och 40 mm bred träribba
enligt skissen och denna tjänstgör som
ett stopp mot bänk-kanten när anord-
ningen användes. Se fig.!
Ovanpå grundplattan intill geringlå-
dan skruvar man vidare fast två trälis-
ter av den profil, som den lilla detalj-
figuren till höger visar, och ett ställbart
anhåll, beslaget med 1” vinkeljärn, till-
verkas enligt skissen överst till vänster.
En 1 1/2” x 3/8” bult med bricka sättes
fast genom anhållet, och detsamma kan
nu spännas fast vid de längsgående trä-
listerna genom en vingmutter på översi-
dan. På den ena trälistens översida kan
man skruva eller limma fast et måttband,
graderat i mm och cm eller tum. På det-
ta sätt får man ett mångsidigt använd-
bart verktyg, som man många gånger
kan ha stor nytta av under arbetet i
slöjdboden. MR HOBBY.
Billighetsprenumeration:
1I:sta kvart. för 3:75!
Sätt in avgiften på
postgirokonto 159099.
Nya svenska patent
Överstående från föregående vecka.
N:r 101117. ”Transportanordning för
uttransport av spillning ur ladugårdar
och dylikt. G. Olsson, Katrineholm. Fr.
17/8 38. (D. N:r 943/88.)
N:r 101118. Maskinell utgödslingsan-
ordning. L.G. Bergman, Traneberg. Fr.
20/4 39. (D. N:r 2181/89.)
N:r 101119. Förstärkning vid garn
eller not. Byjordal och Giertsen & QCo.
A/S., Bergen. Fr. 21/11 39. (D. N:r
5958/89.) Prioritet beg. fr. 10/12 38
och 16/11 39.
N:r 101121." Sätt att minska gro-
ningsomognaden hos utsäde. Bolidens
Gruvab., Stockholm. Fr. 18/12 37. (D.
N:r 6197/87.)
N:r 101122. Anordning vid tvåtakt-
förbränningsmotorer. A.-B. Svenska
Kullagerfabriken, Göteborg. Fr. 24/2
38. (D. N:r 1096/38.)
N:r 101123. Friktionskopplingsan-
ordning. B. M. Olsson, Nälden. Fr. 10/1
39. (D. N:r 108/39.)
N:r 101124. Anordning för kontrolle-
ring av en följd av mekaniska rörelser
med hjälp av anslag. (Tillägg till pa-
tentet nr 90758.) A. C. Wickman, Co-
ventry. Fr. 3/5 39. (D. N:r 2460/89.)
Prioritet beg. fr. 5/5 38.
N:r 1011.25. Rynkapparat för syma-
skiner. . The Singer Manufacturing Co.,
Elizabeth, USA. Fr. 26/4 39. (D. N:r
2331/89.) Prioritet beg. fr. 20/12 38.
N:r 101126. Anordning vid pastörer.
A.-B. Separator, Stockholm. Fr. 11/5
37. (D. N:r 2290/837.)
N:r 101127. Sätt vid blekning. The
Mathieson Alkali Works, New York. Fr.
10/9 38. (D. N:r 4840/88.) Prioritet
beg. fr. 13/9 37.
N:r 101128. Automobil med baktill
anordnad motor. Ringhoffer-Tatra-Wer-
ke A.-G., Prag-Smichov. Fr. 6/11 39.
(D. N:r 5719/89.) Prioritet beg. fr.
28/11 38.
N:r 101129. Strömlinjeformat motor-
fordon med baktill anordnad motor.
Ringhoffer-Tatra-Werke A.-G., Prag-
Smichov. Fr. 10/11 39. (D. N:r 5802/
39.) Prioritet beg. fr. 28/11 88.
N:r 101130. Pneumatiskt gummidäck.
The Firestone Tire & Rubber Co., Akron.
Fr. 1/7 37. (D. N:r 8214/87.)
N:r 101131. Gummidäck. The Fire-
stone Tire & Rubber Co., Akron. Fr.
10/12 37. (D. N:r 6041/37.) Prioritet
beg. fr. 11/8 37. SS
N:r 101132. Cykelstöd. A. H. Hed-
gren, Karlstad. Fr. 9/12 88. (D. N:r
6608/88.) -
N:r 101133. Trampdrivanordning sär-
skilt för velocipeder. E. Gimmi, Zurich.
Fr. 5/8 88. (D. N:r 4289/88.)
N:r 101134. Tillslutningsanordning
för kärl, särskilt för konserveringskärl.
A. Gabriel, Stuttgart. Fr. 30/5 39. (D.
N:r 3027/89.) Prioritet beg. fr. 1/9 38.
N:r 101185. . Anordning för att hålla
en dörr eller dylikt stående i visst öppet
läge. E. V. Fransson, Borås. Fr. 21/2 -
39. (D. N:r 1014/89.) = Er
N:r 101136. Rak- eller hårklippnings- =
apparat. Rolls Razor Ltd., London. Fr.
22/12 38. (D. N:r 6895/388.) Prioritet
beg. fr. 7/1 och 9/12 88. - i: TIS
