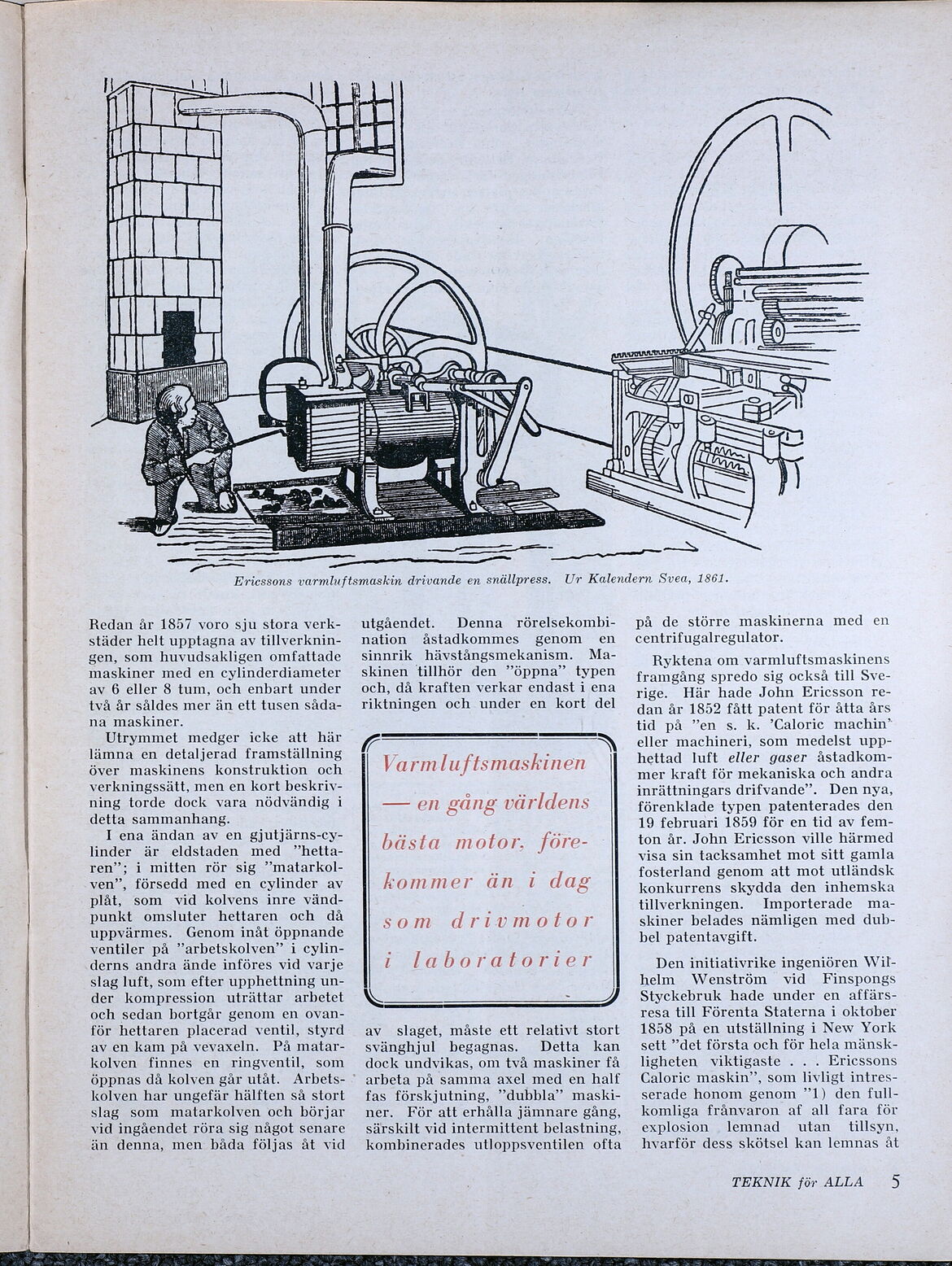

Ericssons varmluftsmaskin drivande en snällpress.

Redan år 1857 voro sju stora verk-
städer helt upptagna av tillverknin-
gen, som huvudsakligen omfattade
maskiner med en cylinderdiameter
av 6 eller 8 tum, och enbart under
två år såldes mer än ett tusen såda-
na maskiner.

Utrymmet medger icke att här
lämna en detaljerad framställning
över maskinens konstruktion och
verkningssätt, men en kort beskriv-
ning torde dock vara nödvändig i
detta sammanhang.

I ena ändan av en gjutjärns-cy-
linder är eldstaden med ”hetta-

”»2 É

ren”; i mitten rör sig ”matarkol-

ven”, försedd med en cylinder av.

plåt, som vid kolvens inre vänd-
punkt omsluter hettaren och då
uppvärmes. Genom inåt öppnande
ventiler på ”arbetskolven” i cylin-
derns andra ände införes vid varje
slag luft, som efter upphettning un-
der kompression uträttar arbetet
och sedan bortgår genom en ovan-
för hettaren placerad ventil, styrd
av en kam på vevaxeln. På matar-
kolven finnes en ringventil, som
öppnas då kolven går utåt. Arbets-
kolven har ungefär hälften så stort
slag som matarkolven och börjar
vid ingåendet röra sig något senare

än denna, men båda följas åt vid

— |

TY

utgåendet. Denna rörelsekombi-
nation åstadkommes genom en
sinnrik hävstångsmekanism. Ma-
skinen tillhör den ”öppna” typen
och, då kraften verkar endast i ena
riktningen och under en kort del

f | NY
Varmluftsmaskinen

— en gång världens
bästa motor, före-
kommer än i dag
som drivmotor

i laboratorier
Eur og

SJ

av slaget, måste ett relativt stort
svänghjul begagnas. Detta kan
dock undvikas, om två maskiner få
arbeta på samma axel med en half
fas förskjutning, ”dubbla” maski-
ner. För att erhålla jämnare gång,
särskilt vid intermittent belastning,
kombinerades utloppsventilen ofta

explosion

Ur Kalendern Svea, 1861.

på de större maskinerna med en
centrifugalregulator.

Ryktena om varmluftsmaskinens
framgång spredo sig också till Sve-
rige. Här hade John Ericsson re-
dan år 18352 fått patent för åtta års
tid på ”en s. k. ”Caloric machin”
eller machineri, som medelst upp-
hettad luft eller gaser åstadkom-
mer kraft för mekaniska och andra
inrättningars drifvande”. Den nya,
förenklade typen patenterades den
19 februari 1859 för en tid av fem-
ton år. John Ericsson ville härmed
visa sin tacksamhet mot sitt gamla
fosterland genom att mot utländsk
konkurrens skydda den inhemska
tillverkningen. Importerade ma-
skiner belades nämligen med dub-
bel patentavgift.

Den initiativrike ingeniören Wil-
helm Wenström vid Finspongs
Styckebruk hade under en affärs-
resa till Förenta Staterna i oktober
1858 på en utställning i New York
sett ”det första och för hela mänsk-
ligheten viktigaste . . . Ericssons
Caloric maskin”, som livligt intres-
serade honom genom ”1) den full-
komliga frånvaron af all fara för
lemnad utan tillsyn,
hvarför dess skötsel kan lemnas åt

TEKNIK för ALLA SE
