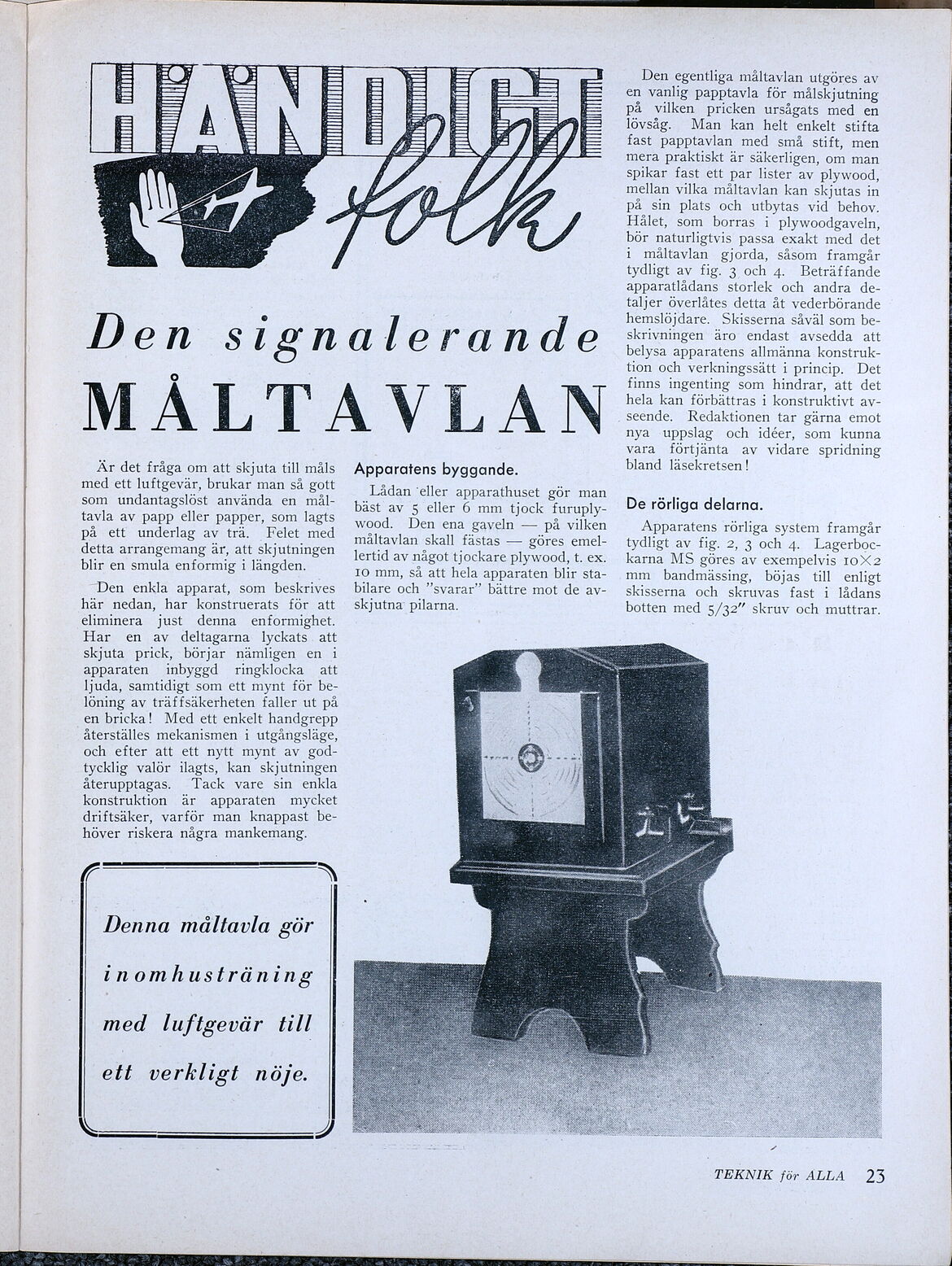

Den signalerande
MÅLTAVLAN
Är det fråga om att skjuta till måls
med ett luftgevär, brukar man så gott
som undantagslöst använda en mål-
tavla av papp eller papper, som lagts
på ett underlag av trä. Felet med
detta arrangemang är, att skjutningen
blir en smula enformig i längden.
Den. enkla apparat, som beskrives
här nedan, har konstruerats för att
eliminera just denna enformighet.
Har en av deltagarna lyckats att
skjuta prick, börjar nämligen en i
apparaten inbyggd ringklocka att
ljuda, samtidigt som ett mynt för be-
löning av träffsäkerheten faller ut på
en bricka! Med ett enkelt handgrepp
återställes mekanismen i utgångsläge,
och efter att ett nytt mynt av god-
tycklig valör ilagts, kan skjutningen
återupptagas. Tack vare sin enkla
konstruktion är apparaten mycket
driftsäker, varför man knappast be-’
höver riskera några mankemang.
ff SN
Denna måltavla gör
inomhusträning
med luftgevär till
ett verkligt nöje.
fp
t
Apparatens byggande.
Lådan eller apparathuset gör man
bäst av 5 eller 6 mm tjock furuply-
wood. Den ena gaveln — på vilken
måltavlan skall fästas — göres emel-
lertid av något tjockare plywood, t. ex.
10 mm, så att hela apparaten blir sta-
bilare och ”svarar” bättre mot de av-
skjutna pilarna:
Den egentliga måltavlan utgöres av
en vanlig papptavla för målskjutning
på vilken pricken ursågats med en
lövsåg. Man kan helt enkelt stifta
fast papptavlan med små stift, men
mera praktiskt är säkerligen, om man
Spikar fast ett par lister av plywood,
mellan vilka måltavlan kan skjutas in
på sin plats och utbytas vid behov.
Hålet, som borras i plywoodgaveln,
bör naturligtvis passa exakt med det
i måltavlan gjorda, såsom framgår
tydligt av fig. 3 och 4. Beträffande
apparatlådans storlek och andra de-
taljer överlåtes detta åt vederbörande
hemslöjdare. Skisserna såväl som be-
skrivningen äro endast avsedda att
belysa apparatens allmänna konstruk-
tion och verkningssätt i princip. Det
finns ingenting som hindrar, att det
hela kan förbättras i konstruktivt av-
seende. Redaktionen tar gärna emot
nya uppslag och idéer, som kunna
vara förtjänta av vidare spridning
bland läsekretsen!
De rörliga delarna.
Apparatens rörliga system framgår
tydligt av fig. 2, 3 och 4. Lagerboc-
karna MS göres av exempelvis 10X2
mm bandmässing, böjas till enligt
skisserna och skruvas fast i lådans
botten med 5/32” skruv och muttrar.
TEKNIK för ALLA 23
