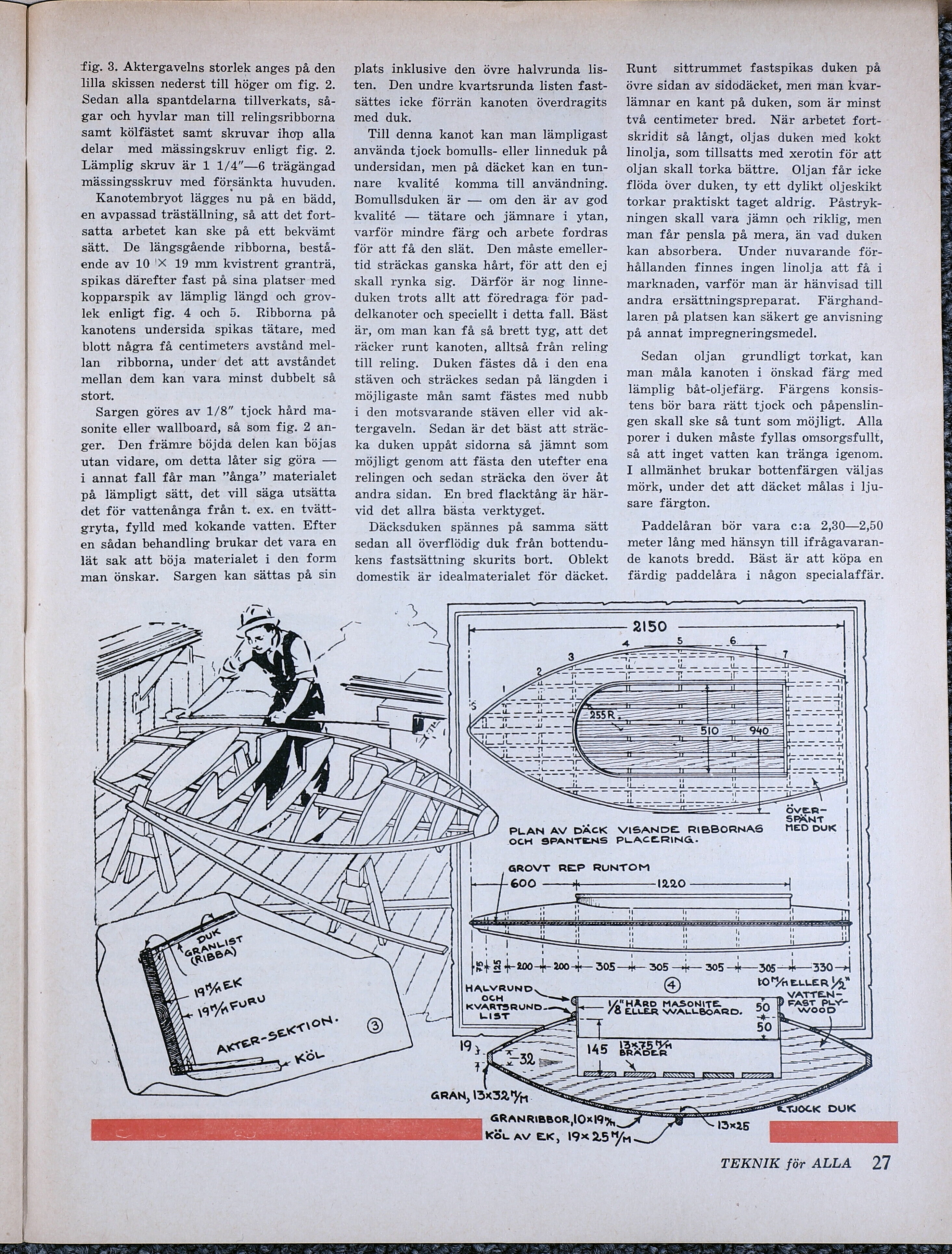

Full resolution (JPEG) - On this page / på denna sida - ”Vatten-skalbaggen” — en liten stabil paddelkanot för nybörjare i gamet

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

fig. 3. Aktergavelns storlek anges på den
lilla skissen nederst till höger om fig. 2.
Sedan alla spantdelarna tillverkats, så-
gar och hyvlar man till relingsribborna
samt kölfästet samt skruvar ihop alla
delar med mässingskruv enligt fig. 2.
Lämplig skruv är 1 1/47—6 trägängad
mässingsskruv med försänkta huvuden.

Kanotembryot lägges nu på en bädd,
en avpassad träställning, så att det fort-
satta arbetet kan ske på ett bekvämt
sätt. De längsgående ribborna, bestå-
ende av 10 ’X 19 mm kvistrent granträ,
spikas därefter fast på sina platser med
kopparspik av lämplig längd och grov-
lek enligt fig. 4 och 5. Ribborna på
kanotens undersida spikas tätare, med
blott några få centimeters avstånd mel-
lan ribborna, under det att avståndet
mellan dem kan vara minst dubbelt så
stort.

Sargen göres av 1/8” tjock hård ma-
sonite eller wallboard, så som fig. 2 an-
ger. Den främre böjda delen kan böjas
utan vidare, om detta låter sig göra —
i annat fall får man ”ånga” materialet
på lämpligt sätt, det vill säga utsätta
det för vattenånga från t. ex. en tvätt-
gryta, fylld med kokande vatten. Efter
en sådan behandling brukar det vara en
lät sak att böja materialet i den form

man önskar. Sargen kan sättas på sin

WU

plats inklusive den övre halvrunda lis-
ten. Den undre kvartsrunda listen fast-
sättes icke förrän kanoten överdragits
med duk.

Till denna kanot kan man lämpligast
använda tjock bomulls- eller linneduk på
undersidan, men på däcket kan en tun-
nare kvalité komma till användning.
Bomullsduken är — om den är av god
kvalité — tätare och jämnare i ytan,
varför mindre färg och arbete fordras
för att få den slät. Den måste emeller-
tid sträckas ganska hårt, för att den ej
skall rynka sig. Därför är nog Tlinne-
duken trots allt att föredraga för pad-
delkanoter och speciellt i detta fall. Bäst
är, om man kan få så brett tyg, att det
räcker runt kanoten, alltså från reling
till reling. Duken fästes då i den ena
stäven och sträckes sedan på längden i
möjligaste mån samt fästes med nubb
i den motsvarande stäven eller vid ak-
tergaveln. Sedan är det bäst att sträc-
ka duken uppåt sidorna så jämnt som
möjligt genom att fästa den utefter ena
relingen och sedan sträcka den över åt
andra sidan. En bred flacktång är här-
vid det allra bästa verktyget.

Däcksduken spännes på samma sätt
sedan all överflödig duk från bottendu-
kens fastsättning skurits bort. Obiekt
domestik är idealmaterialet för däcket.

Runt

sittrummet fastspikas duken på
övre sidan av sidodäcket, men man kvar-

lämnar en kant på duken, som är minst
två centimeter bred. När arbetet fort-
skridit så långt, oljas duken med kokt
linolja, som tillsatts med xerotin för att
oljan skall torka bättre. Oljan får icke
flöda över duken, ty ett dylikt oljeskikt
torkar praktiskt taget aldrig. Påstryk-
ningen skall vara jämn och riklig, men
man får pensla på mera, än vad duken
kan absorbera. Under nuvarande för-
hållanden finnes ingen linolja att få i
marknaden, varför man är hänvisad till
andra ersättningspreparat. Färghand-
laren på platsen kan säkert ge anvisning
på annat impregneringsmedel.

Sedan oljan grundligt torkat, kan
man måla kanoten i önskad färg med
lämplig båt-oljefärg. Färgens konsis-
tens bör bara rätt tjock och påpenslin-
gen skall ske så tunt som möjligt. Alla
porer i duken måste fyllas omsorgsfullt,
så att inget vatten kan tränga igenom.
I allmänhet brukar bottenfärgen väljas
mörk, under det att däcket målas i lju-
sare färgton.

Paddelåran bör vara c:a 2,30—2,50
meter lång med hänsyn till ifrågavaran-
de kanots bredd. Bäst är att köpa en
färdig paddelåra i någon specialaffär.

SN =
RS ke 2150
— JE 4 5 — 6
D 3 fe EN i"
CSES Soft Sv =

Z i CR AE rt | rr MEST SS

VT rea
SVANETIEN: =S

ERSEn AN Br nn | EE H

il Sa SN AE a Sa | TIN

SE = 5102 940 lr = = ==

fa) År färs fas föna) Än fäss Säag — SS

mig a =S = SSE

ÖvER-

se —L

SPÄNT 4
PLAN AV DÄCK VISANDE RIBBORNAS MED DUK
OCH SPANTENS PLACERING.

Li
GROVT REP RUNTOM .
600 + 1220 >

AM
-s ” U|
il u" "u tu " il
rn at Ti 1 in "u 1 il
H
i
Å

N 0 hy TI

lek 8200-200 305-—5k— 305 ce 305 ok 305330

tO"VA ELLER MA” II
VA

VA

HARD MASONITE
ELLER WALLBOARD.
