—L BS

)
Av

()
<A

f

bov!

I
|

vv Ull

WJ

NS
N

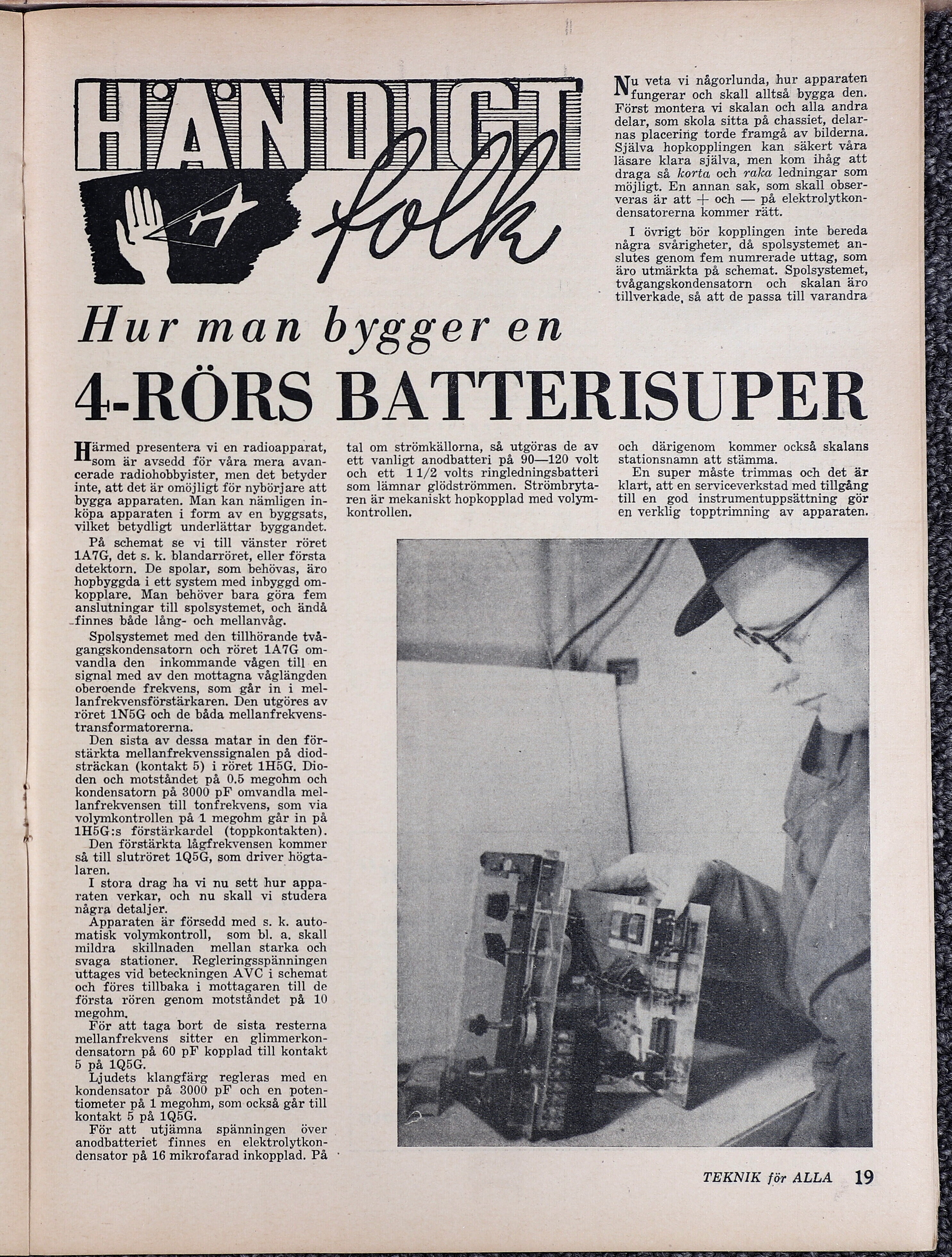

Hur man bygger en
4-RORS BATTERISUPER

Härmed presentera vi en radioapparat,
som är avsedd för våra mera avan-
cerade radiohobbyister, men det betyder
inte, att det är omöjligt för nybörjare att
bygga apparaten. Man kan nämligen in-
köpa apparaten i form av en byggsats,
vilket betydligt underlättar byggandet.

På schemat se vi till vänster röret
1A7G, det s. k. blandarröret, eller första
detektorn. De spolar, som behövas, äro
hopbyggda i ett system med inbyggd om-
kopplare. Man behöver bara göra fem
anslutningar till spolsystemet, och ändå

finnes både lång- och mellanvåg.

Spolsystemet med den tillhörande två-
gangskondensatorn och röret 1A7G om-
vandla den inkommande vågen till en
signal med av den mottagna våglängden
oberoende frekvens, som går in i mel-
lanfrekvensförstärkaren. Den utgöres av
röret 1N5G och de båda mellanfrekvens-
transformatorerna.

Den sista av dessa matar in den för-
stärkta mellanfrekvenssignalen på diod-
sträckan (kontakt 5) i röret 1H5G. Dio-
den och motståndet på 0.5 megohm och
kondensatorn på 3000 pF omvandla mel-
lanfrekvensen till tonfrekvens, som via
volymkontrollen på 1 megohm går in på
1H5G:s förstärkardel (toppkontakten).

Den förstärkta lågfrekvensen kommer
så till slutröret 1Q5G, som driver högta-
laren. :

I stora drag ha vi nu sett hur appa-
raten verkar, och nu skall vi studera
några detaljer.

Apparaten är försedd med s. k. auto-
matisk volymkontroll, som bl. a. skall
mildra skillnaden mellan starka och
svaga stationer. Regleringsspänningen
uttages vid beteckningen AVC i schemat
och föres tillbaka i mottagaren till de
första rören genom motståndet på 10
megohm,

För att taga bort de sista resterna
mellanfrekvens sitter en glimmerkon-
densatorn på 60 pF kopplad till kontakt
5 på 1Q5G.

Ljudets klangfärg regleras med en
kondensator på 3000 pF och en poten-
tiometer på 1 megohm, som också går till
kontakt 5 på 1Q5G.

För att utjämna spänningen
anodbatteriet finnes en elektrolytkon-
densator på 16 mikrofarad inkopplad. På

över

tal om strömkällorna, så utgöras de av
ett vanligt anodbatteri på 90—120 volt
och ett 11/2 volts ringledningsbatteri
som lämnar glödströmmen. Strömbryta-
ren är mekaniskt hopkopplad med volym-
kontrollen.

Ne veta vi någorlunda, hur apparaten
fungerar och skall alltså bygga den.
Först montera vi skalan och alla andra
delar, som skola sitta på chassiet, delar-
nas placering torde framgå av bilderna.
Själva hopkopplingen kan säkert våra
läsare klara själva, men kom ihåg att
draga så korta och raka ledningar som
möjligt. En annan sak, som skall obser-
veras är att + och — på elektrolytkon-
densatorerna kommer rätt.

I övrigt bör kopplingen inte bereda
några svårigheter, då spolsystemet an-
slutes genom fem numrerade uttag, som
äro utmärkta på schemat. Spolsystemet,
tvågangskondensatorn och skalan äro
tillverkade, så att de passa till varandra

och därigenom kommer också skalans
stationsnamn att stämma.

En super måste trimmas och det är
klart, att en serviceverkstad med tillgång
till en god instrumentuppsättning gör
en verklig topptrimning av apparaten.
