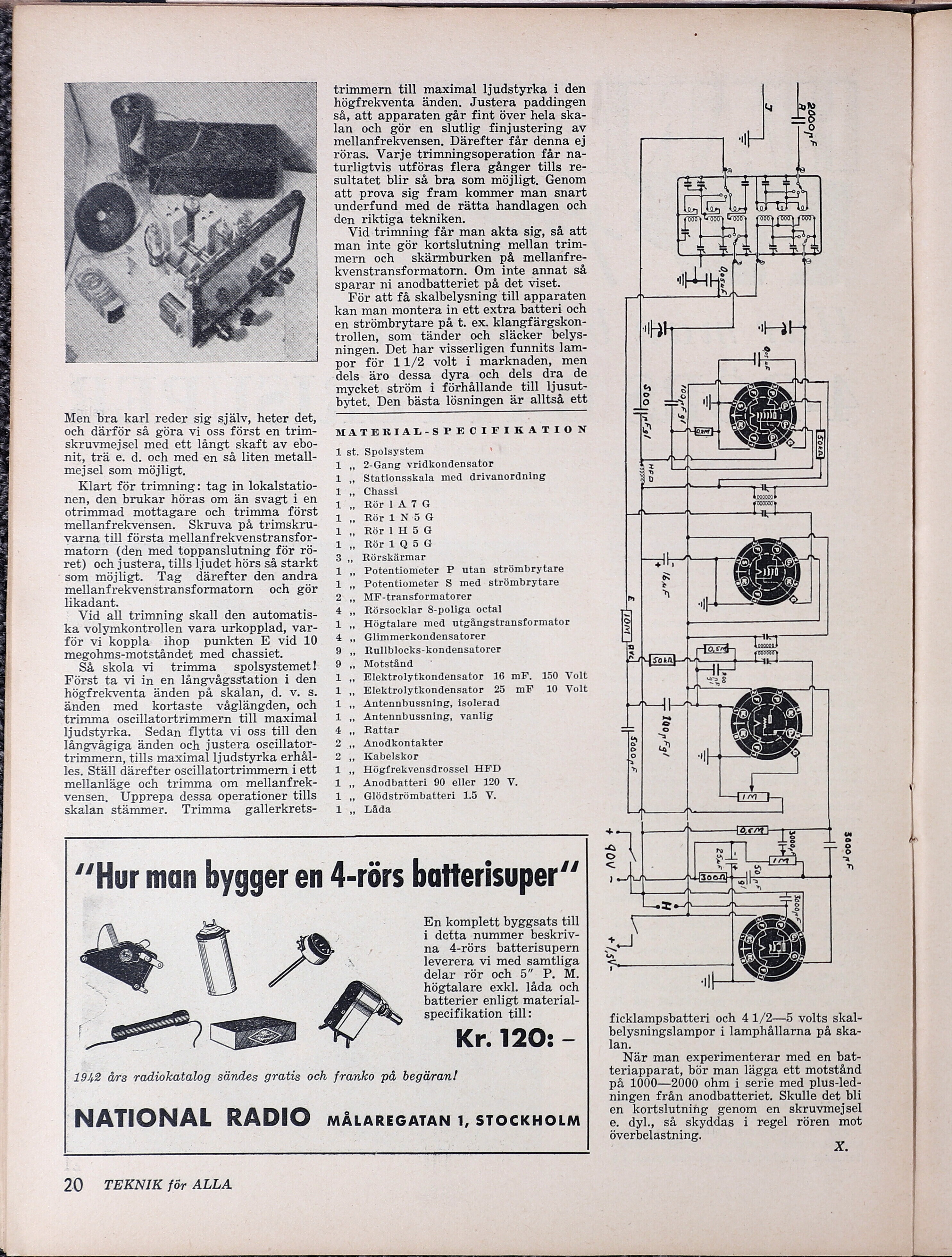

Men bra karl reder sig själv, heter det,
och därför så göra vi oss först en trim-
skruvmejsel med ett långt skaft av ebo-
nit, trä e. d. och med en så liten metall-
mejsel som möjligt.
Klart för trimning: tag in lokalstatio-
nen, den brukar höras om än svagt i en
otrimmad mottagare och trimma först
mellanfrekvensen. Skruva på trimskru-
varna till första mellanfrekvenstransfor-
matorn (den med toppanslutning för rö-
ret) och justera, tills ljudet hörs så starkt
som möjligt. Tag därefter den andra
mellanfrekvenstransformatorn och gör
likadant.
Vid all trimning skall den automatis-
ka volymkontrollen vara urkopplad, var-
för vi koppla ihop punkten E vid 10
megohms-motståndet med chassiet.
Så skola vi trimma <spolsystemet!
Först ta vi in en långvågsstation i den
högfrekventa änden på skalan, d. v. s.
änden med kortaste våglängden, och
trimma oscillatortrimmern till maximal
ljudstyrka. Sedan flytta vi oss till den
långvågiga änden och justera oscillator-
trimmern, tills maximal ljudstyrka erhål-
les. Ställ därefter oscillatortrimmern i ett
mellanläge och trimma om mellanfrek-
vensen. Upprepa dessa operationer tills
skalan stämmer. Trimma <gallerkrets-
trimmern till maximal ljudstyrka i den
högfrekventa änden. Justera paddingen
så, att apparaten går fint över hela ska-
lan och gör en slutlig finjustering av
mellanfrekvensen. Därefter får denna ej
röras. Varje trimningsoperation får na-
turligtvis utföras flera gånger tills re-
sultatet blir så bra som möjligt. Genom
att prova sig fram kommer man snart
underfund med de rätta handlagen och
den riktiga tekniken.
Vid trimning får man akta sig, så att
man inte gör kortslutning mellan trim-
mern och skärmburken på mellanfre-
kvenstransformatorn. Om inte annat så
sparar ni anodbatteriet på det viset.
För att få skalbelysning till apparaten
kan man montera in ett extra batteri och
en strömbrytare på t. ex. klangfärgskon-
trollen, som tänder och släcker belys-
ningen. Det har visserligen funnits lam-
por för 11/2 volt i marknaden, men
dels äro dessa dyra och dels dra de
mycket ström i förhållande till ljusut-
bytet. Den bästa lösningen är alltså ett
MATERIAL-SPECIFIKATION
ce
Spolsystem Y
2-Gang vridkondensator
Stationsskala med drivanordning
Chassi
Rör I A 7 G
Rör 1 N 5 G
Rör 1 H53 G
Rör 1Q 5G
Rörskärmar
Potentiometer P utan strömbrytare
Potentiometer S med strömbrytare
MF-transformatorer
Rörsocklar 8-poliga octal
Högtalare med utgångstransformator
Glimmerkondensatorer
Rullblocks-kondensatorer
Motstånd
Elektrolytkondensator 16 mF. 150 Volt
Elektrolytkondensator 25 mF 10 Volt
Antennbussning, isolerad
Antennbussning, vanlig
Rattar
Anodkontakter
Kabelskor
Högfrekvensdrossel HED
Anodbatteri 90 eller 120 V.
Glödströmbatteri 1.5 V.
» Låda
SU.
”
,
ERRHENNRFKHFHKFKHOORFKRNEKHÄWHKHHKHKERHHHH
"Hyr man bygger en 4-rörs batterisuper””
1942 års radiokatalog sändes gratis och franko på begäram!
NATIONAL RADIO MÅLAREGATAN 1, STOCKHOLM
En komplett byggsats till
i detta nummer beskriv-
na 4-rörs batterisupern
leverera vi med samtliga
delar rör och 5” P. M.
högtalare exkl. låda och
batterier enligt material-
specifikation till:
Kr. 120: -
20 TEKNIK för ALLA
1
IOPCLUCTEN
11
L d L EE
a
OLKO
ÅR
VO 205
SMA
Ci
TA
RN |
I
[IJOr
FA [-]
L
FvV0005 Us IC
= C
EA
ficklampsbatteri och 4 1/2—5 volts skal-
PEETER i lamphållarna på ska-
an.
När man experimenterar med en bat-
teriapparat, bör man lägga ett motstånd
på 1000—2000 ohm i serie med plus-led-
ningen från anodbatteriet. Skulle det bli
en kortslutnihg genom en skruvmejsel
e. dyl., så skyddas i regel rören mot
överbelastning. x
