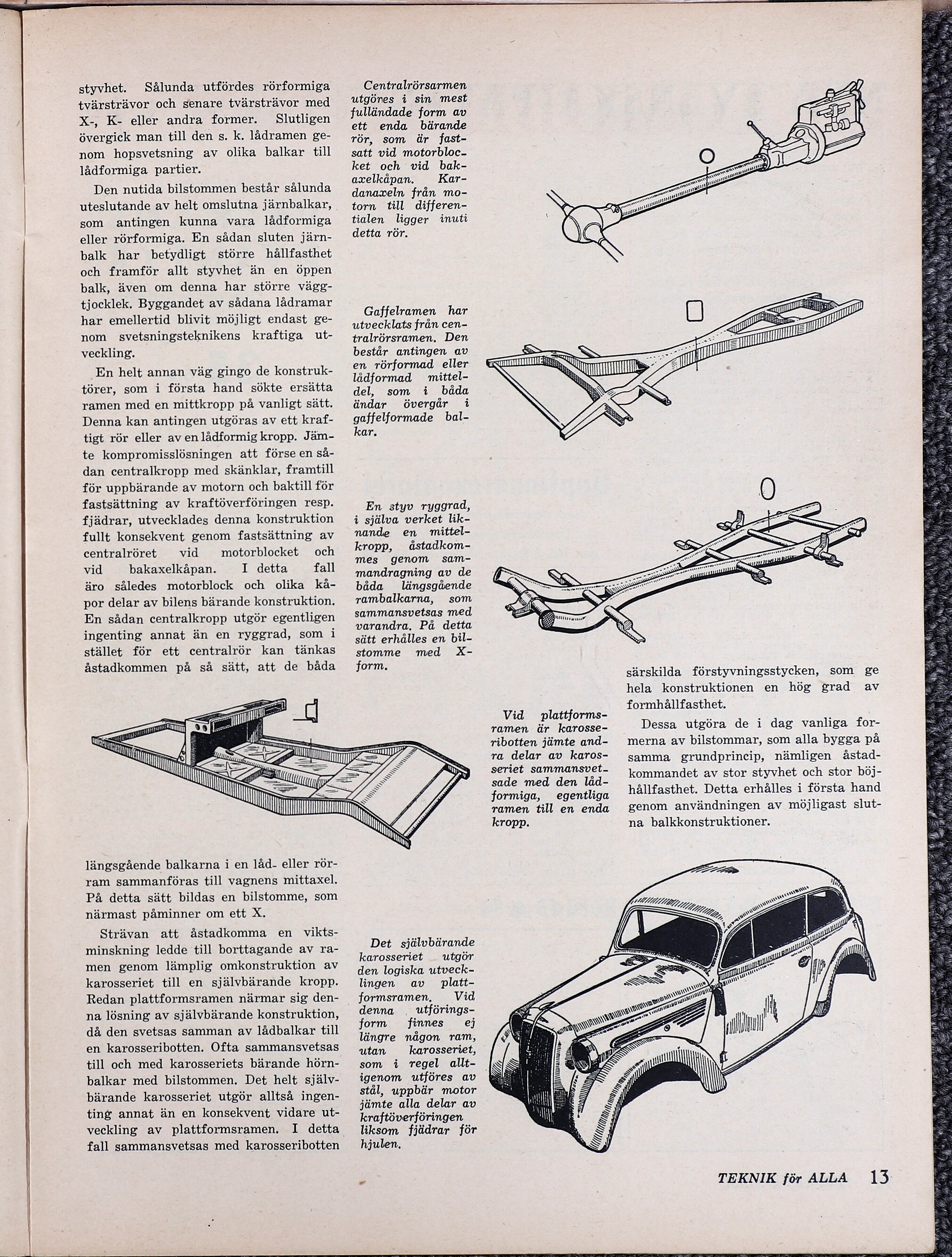

styvhet. Sålunda utfördes rörformiga
tvärsträvor och senare tvärsträvor med
X-, K- eller andra former. Slutligen
övergick man till den s. k. lådramen ge-
nom hopsvetsning av olika balkar till
lådformiga partier.

Den nutida bilstommen består sålunda
uteslutande av helt omslutna järnbalkar,
som antingen kunna vara lådformiga
eller rörformiga. En sådan sluten järn-
balk har betydligt större hållfasthet
och framför allt styvhet än en öppen
balk, även om denna har större vägg-
tjocklek. Byggandet av sådana lådramar
har emellertid blivit möjligt endast ge-
nom svetsningsteknikens kraftiga ut-
veckling.

En helt annan väg gingo de konstruk-
törer, som i första hand sökte ersätta
ramen med en mittkropp på vanligt sätt.
Denna kan antingen utgöras av ett kraf-
tigt rör eller av en lådformig kropp. Jäm-
te kompromisslösningen att förse en så-
dan centralkropp med skänklar, framtill
för uppbärande av motorn och baktill för
fastsättning av kraftöverföringen resp.
fjädrar, utvecklades denna konstruktion
fullt konsekvent genom fastsättning av
centralröret vid <motorblocket och
vid bakaxelkåpan. I detta fall
äro således motorblock och olika kå-
por delar av bilens bärande konstruktion.
En sådan centralkropp utgör egentligen
ingenting annat än en ryggrad, som i
stället för ett centralrör kan tänkas
åstadkommen på så sätt, att de båda

Centralrörsarmen
utgöres i sin mest
fulländade form av
ett enda bärande
tör, som är fast-
satt vid motorbloc-
ket och vid bak-
axelkåpan. Kar-
danaxeln från mo-
torn till differen-
tialen ligger inuti
detta rör.

Gaffelramen har
utvecklats från cen-
tralrörsramen. Den
består antingen av
en rörformad eller
lådformad mittel-
del, som i båda
ändar övergår i
gaffelformade bal-
kar.

En styv ryggrad,
i själva verket lik-
nande en mittel-
kropp, åstadkom-
mes genom sam-
mandragning av de
båda längsgående
rambalkarna, som

sammansvetsas med
varandra. På detta
sätt erhålles en bil-
stomme
form.

med XX-

längsgående balkarna i en låd- eller rör-
ram sammanföras till vagnens mittaxel.
På detta sätt bildas en bilstomme, som
närmast påminner om ett X.

Strävan att åstadkomma en vikts-
minskning ledde till borttagande av ra-
men genom lämplig omkonstruktion av
karosseriet till en självbärande kropp.
Redan plattformsramen närmar sig den-
na lösning av självbärande konstruktion,
då den svetsas samman av lådbalkar till
en karosseribotten. Ofta sammansvetsas
till och med karosseriets bärande hörn-
balkar med bilstommen. Det helt själv-
bärande karosseriet utgör alltså ingen-
ting annat än en konsekvent vidare ut-
veckling av plattformsramen. I detta
fall sammansvetsas med karosseribotten

Det självbärande
karosseriet — utgör
den logiska utveck-

lingen av platt-
formsramen. = Vid
denna . utförings-
form <Tfinnes = ej
längre någon ram,
utan karosseriet,

som i regel allt-

igenom wutföres av
stål, uppbär motor
jämte alla delar av
kraftöverföringen
liksom fjädrar för
hjulen.

Vid plattforms-
ramen är karosse-
ribotten jämte and-
ra delar av karos-
seriet sammansvet-
sade med den låd-
formiga, egentliga
ramen till en enda
kropp.

särskilda förstyvningsstycken, som ge
hela konstruktionen en hög grad av
formhållfasthet.

Dessa utgöra de i dag vanliga for-
merna av bilstommar, som alla bygga på
samma grundprincip, nämligen åstad-
kommandet av stor styvhet och stor böj-
hållfasthet. Detta erhålles i första hand
genom användningen av möjligast slut-
na balkkonstruktioner.
