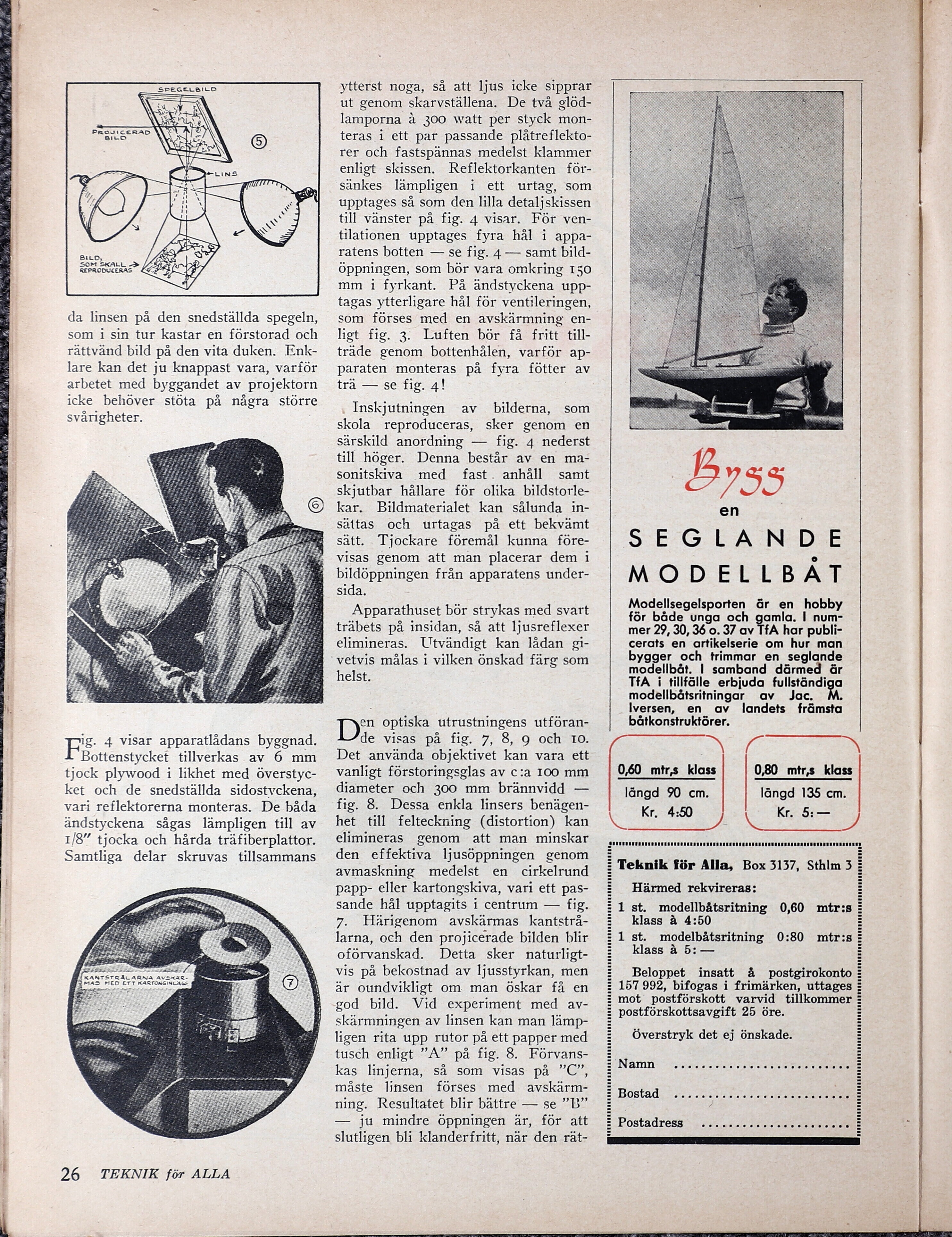

SPEGELBILD da linsen på den snedställda spegeln, som i sin tur kastar en förstorad och rättvänd bild på den vita duken. Enk- lare kan det ju knappast vara, varför arbetet med byggandet av projektorn icke behöver stöta på några större svårigheter. FE 4 visar apparatlådans byggnad. Bottenstycket tillverkas av 6 mm tjock plywood i likhet med överstyc- ket och de snedställda sidostvckena, vari reflektorerna monteras. De båda ändstyckena sågas lämpligen till av 1/8” tjocka och hårda träfiberplattor. Samtliga delar skruvas tillsammans TE RER RÄLARNA AVSKAR- MED ETT KARTONGINLAGG 26 TEKNIK för ALLA ytterst noga, så att ljus icke sipprar ut genom skarvställena. De två glöd- lamporna å 300 watt per styck mon- teras i ett par passande plåtreflekto- rer och fastspännas medelst klammer enligt skissen. Reflektorkanten för- sänkes lämpligen i ett urtag, som upptages så som den lilla detaljskissen till vänster på fig. 4 visar. För ven- tilationen upptages fyra hål i appa- ratens botten — se fig. 4 — samt bild- öppningen, som bör vara omkring 130 mm i fyrkant. På ändstyckena upp- tagas ytterligare hål för ventileringen, som förses med en avskärmning en- ligt fig. 3: Luften bör få fritt till- träde genom bottenhålen, varför ap- paraten monteras på fyra fötter av trå — se fig. 4! Inskjutningen av bilderna, som skola reproduceras, sker genom en särskild anordning — fig. 4 nederst till höger. Denna består av en ma- sonitskiva med fast. anhåll samt skjutbar hållare för olika bildstorle- kar. Bildmaterialet kan sålunda in- sättas och urtagas på ett bekvämt sätt. Tjockare föremål kunna före- visas genom att man placerar dem i bildöppningen från apparatens under- sida. Apparathuset bör strykas med svart träbets på insidan, så att ljusreflexer elimineras. Utvändigt kan lådan gi- "vetvis målas i vilken önskad färg som helst. D7 optiska utrustningens utföran- de visas på fig. 7, 8, 9 och 10. Det använda objektivet kan vara ett vanligt förstoringsglas av c:a 100 mm diameter och 300 mm brännvidd — fig. 8. Dessa enkla linsers benägen- het till felteckning (distortion) kan elimineras genom att man minskar den effektiva ljusöppningen genom avmaskning medelst en cirkelrund pepp- eller kartongskiva, vari ett pas- sande bål upptagits i centrum — fig. 7. Härigenom avskärmas kantstrå- larna, och den projicerade bilden blir oförvanskad. Detta sker naturligt- vis på bekostnad av ljusstyrkan, men är oundvikligt om man öskar få en god bild. Vid experiment med av- skärmningen av linsen kan man lämp- ligen rita upp rutor på ett papper med tusch enligt ”A” på fig. 8. Förvans- kas linjerna, så som visas på ”C”, måste linsen förses med avskärm- ning. Resultatet blir bättre — se ”B” — ju mindre öppningen är, för att slutligen bli klanderfritt, när den rät- en STEG LÄ NEDAE MODELLBÅT Modellsegelsporten är en hobby för både unga och gamla. I num- mer 29, 30, 36 o. 37 av TFA har publi- cerats en artikelserie om hur man bygger och trimmar en seglande modellbåt. I samband därmed är TfA i tillfälle erbjuda fullständiga modellbåtsritningar av Jac. Iversen, en av landets främsta båtkonstruktörer. SPE FA Spara Ne Lf pfa SN 0,60 mtr,s klass 0,80 mtr,s klass längd 90 cm. längd 135 cm. CS Kr. 4:50 fan Kr. 5:— & Teknik för Alla, Box 3137, Sthlm 3 Härmed rekvireras: 1 st. modellbåtsritning 0,60 mtr:s klass å 4:50 1 st. modelbåtsritning 0:80 mtr:s klass å 5: — Beloppet insatt å postgirokonto 157 992, bifogas i frimärken, uttages mot postförskott varvid tillkommer postförskottsavgift 25 öre. Överstryk det ej önskade. Namn: > obs eeitelsiöss sonat SEE Se
