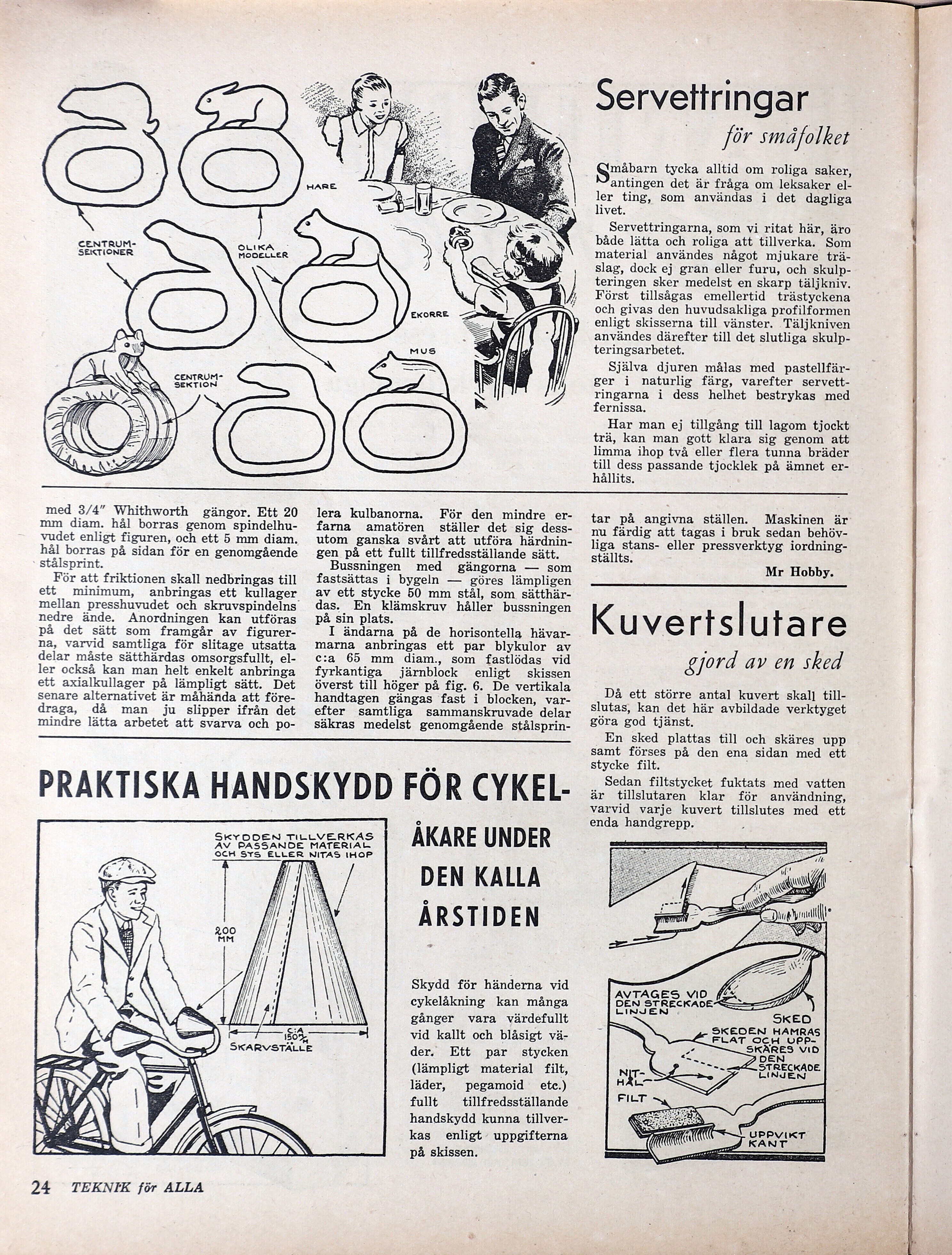

Full resolution (JPEG) - On this page / på denna sida - Händigt folk: Enkel och praktisk skruvpress med 2 tons tryckförmåga, av Mr Hobby - Servettringar för småfolket - Praktiska handskydd för cykelåkare under den kalla årstiden - Kuvertslutare gjord av en sked
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
CENTRUM-
SEKTIONER
MODELLER
Servettringar
— för småfolket ’
Synåbarn tycka alltid om roliga saker,
antingen det är fråga om leksaker el-
ler ting, som användas i det dagliga
livet.
Servettringarna, som vi ritat här, äro
både lätta och roliga att tillverka. Som
material användes något mjukare trä-
slag, dock ej gran eller furu, och skulp-
teringen sker medelst en skarp täljkniv.
Först tillsågas emellertid trästyckena
och givas den huvudsakliga profilformen
enligt skisserna till vänster. Täljkniven
användes därefter till det slutliga skulp-
teringsarbetet.
Själva djuren målas med pastellfär-
ger i naturlig färg, varefter servett-
ringarna i dess helhet bestrykas med
fernissa.
Har man ej tillgång till lagom tjockt
trä, kan man gott klara sig genom att
limma ihop två eller flera tunna bräder
till dess passande tjocklek på ämnet er-
hållits.
med 3/4” Whithworth gängor. Ett 20
mm diam. hål borras genom spindelhu-
vudet enligt figuren, och ett 5 mm diam.
hål borras på sidan för en genomgående
stålsprint.
För att friktionen skall nedbringas till
ett minimum, anbringas ett kullager
mellan presshuvudet och skruvspindelns’
nedre ände. Anordningen kan utföras
på det sätt som framgår av figurer-
na, varvid samtliga för slitage utsatta
delar måste sätthärdas omsorgsfullt, el-
ler också kan man helt enkelt anbringa
ett axialkullager på lämpligt sätt. Det
senare alternativet är måhända att före-
draga, då man ju slipper ifrån det
mindre lätta arbetet att svarva och po-
lera kulbanorna. För den mindre er-
farna amatören ställer det sig dess-
utom ganska svårt att utföra härdnin-
gen på ett fullt tillfredsställande sätt.
Bussningen med gängorna — som
fastsättas i bygeln — göres lämpligen
av ett stycke 50 mm stål, som sätthär-
das. En klämskruv håller bussningen
på sin plats.
I ändarna på de horisontella hävar-
marna anbringas ett par blykulor av
c:a 65 mm diam., som fastlödas vid
fyrkantiga järnblock enligt skissen
överst till höger på fig. 6. De vertikala
handtagen gängas fast i blocken, var-
efter samtliga sammanskruvade delar
säkras medelst genomgående stålsprin-
PRAKTISKA HANDSKYDD FÖR CYKEL-
SKYDDEN TILLVERKAS
AV PASSANDE MATERIAL
OCH SYS ELLER NITAS tHOP
ÅKARE UNDER
DEN KALLA
ÅRSTIDEN
Skydd för händerna vid
cykelåkning kan många
gånger vara värdefullt
24 TEKNIK för ALLA
Re
so ”M
SKARVSTÄLLE
vid kallt och blåsigt vä-
der. Ett pår stycken
(lämpligt material filt,
läder, pegamoid = etc.)
fullt tillfredsställande
handskydd kunna tillver-
kas enligt uppgifterna
på skissen.
tar på angivna ställen. Maskinen är
nu färdig att tagas i bruk sedan behöv-
liga stans- eller pressverktyg iordning-
ställts.
Mr Hobby.
Kuvertslutare
gjord av en sked
Då ett större antal kuvert skall till-
slutas, kan det här avbildade verktyget
göra god tjänst.
En sked plattas till och skäres upp
samt förses på den ena sidan med ett
stycke filt. ;
Sedan filtstycket fuktats med vatten
är tillslutaren klar för användning,
varvid varje kuvert tillslutes med ett
enda handgrepp.
AVTAGES VID
DEN STRECKADE
LINJEN
SKED
SKEDEN HAMRAS
FLAT OCH LPP-
SKARES VID
