LÄDERSTYCKE
-
TÄTLINDADO
SPIRAL
SPIRAL
100 XI|00"MA
SKÅRA UPPTAGEN
MED BÅGFIL
6-7 "4 DIAM.
MAR ELLER
TÅL
HUR TRÅDLINDNINGEN
STARTAS

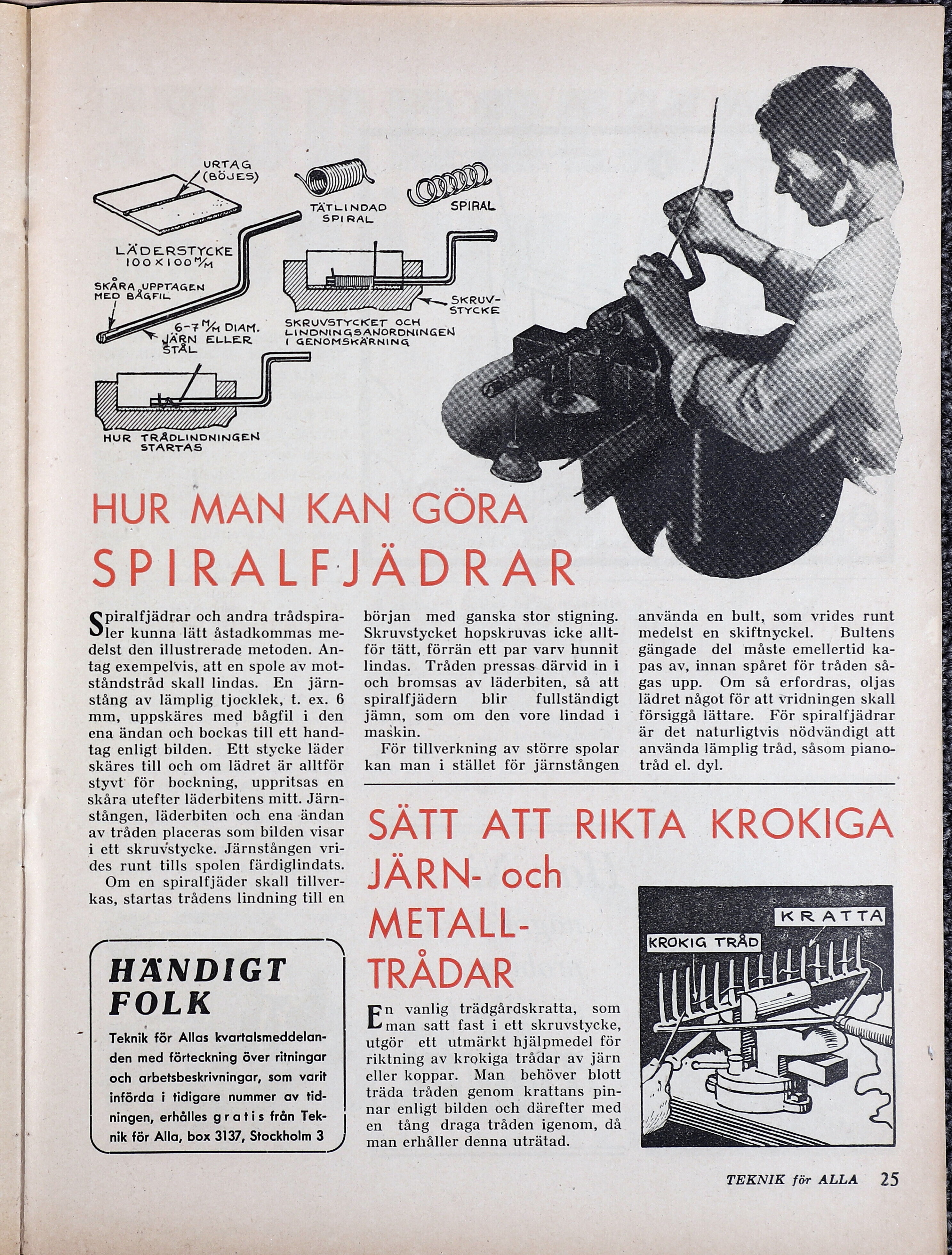

HUR MAN KAN GÖRA
SPIRALFJÄDRAR
GPIalNadran och andra trådspira-
ler kunna lätt åstadkommas me-
delst den illustrerade metoden. An-
tag exempelvis, att en spole av mot-
ståndstråd skall lindas. En järn-
stång av lämplig tjocklek, t. ex. 6
mm, uppskäres med bågfil i den
ena ändan och bockas till ett hand-
tag enligt bilden. Ett stycke läder
skäres till och om lädret är alltför
styvt för bockning, uppritsas en
skåra utefter läderbitens mitt. Järn-
stången, läderbiten och ena ändan
av tråden placeras som bilden visar
i ett skruvstycke. Järnstången vri-
des runt tills spolen färdiglindats.
Om en spiralfjäder skall tillver-
kas, startas trådens lindning till en
(I HAÄNDIGT
FOLK
Teknik för Allas kvartalsmeddelan-
den med förteckning över ritningar
och arbetsbeskrivningar, som varit
införda i tidigare nummer av tid-
ningen, erhålles gratis från Tek-
TX nik för Alla, box 3137, Stockholm 3 y
SKRUVSTYCKET OCH
LINDNINGSANORDONINGEN
( GENOMSKÄRNING
SKRUV-
STYCKE
början med ganska stor stigning.
Skruvstycket hopskruvas icke allt-
för tätt, förrän ett par varv hunnit
lindas. Tråden pressas därvid in i
och bromsas av läderbiten, så att
spiralfjädern = blir fullständigt
jämn, som om den vore lindad i
maskin.
För tillverkning av större spolar
kan man i stället för järnstången
använda en bult, som vrides runt
medelst en skiftnyckel. Bultens
gängade del måste emellertid ka-
pas av, innan spåret för tråden så-
gas upp. Om så erfordras, oljas
lädret något för att Vridningen skall
försiggå lättare. För spiralfjädrar
är det naturligtvis nödvändigt att
använda lämplig tråd, såsom piano-
tråd el. dyl.
SÄTT ATT RIKTA KROKIGA
JÄRN- och
METALL-
TRÅDAR
EE" vanlig trädgårdskratta, som
man satt fast i ett skruvstycke,
utgör ett utmärkt hjälpmedel för
riktning av krokiga trådar av järn
eller koppar. Man behöver blott
träda tråden genom krattans pin-
nar enligt bilden och därefter med
en tång draga tråden igenom, då
man erhåller denna uträtad.
TEKNIK för ALLA = 25
