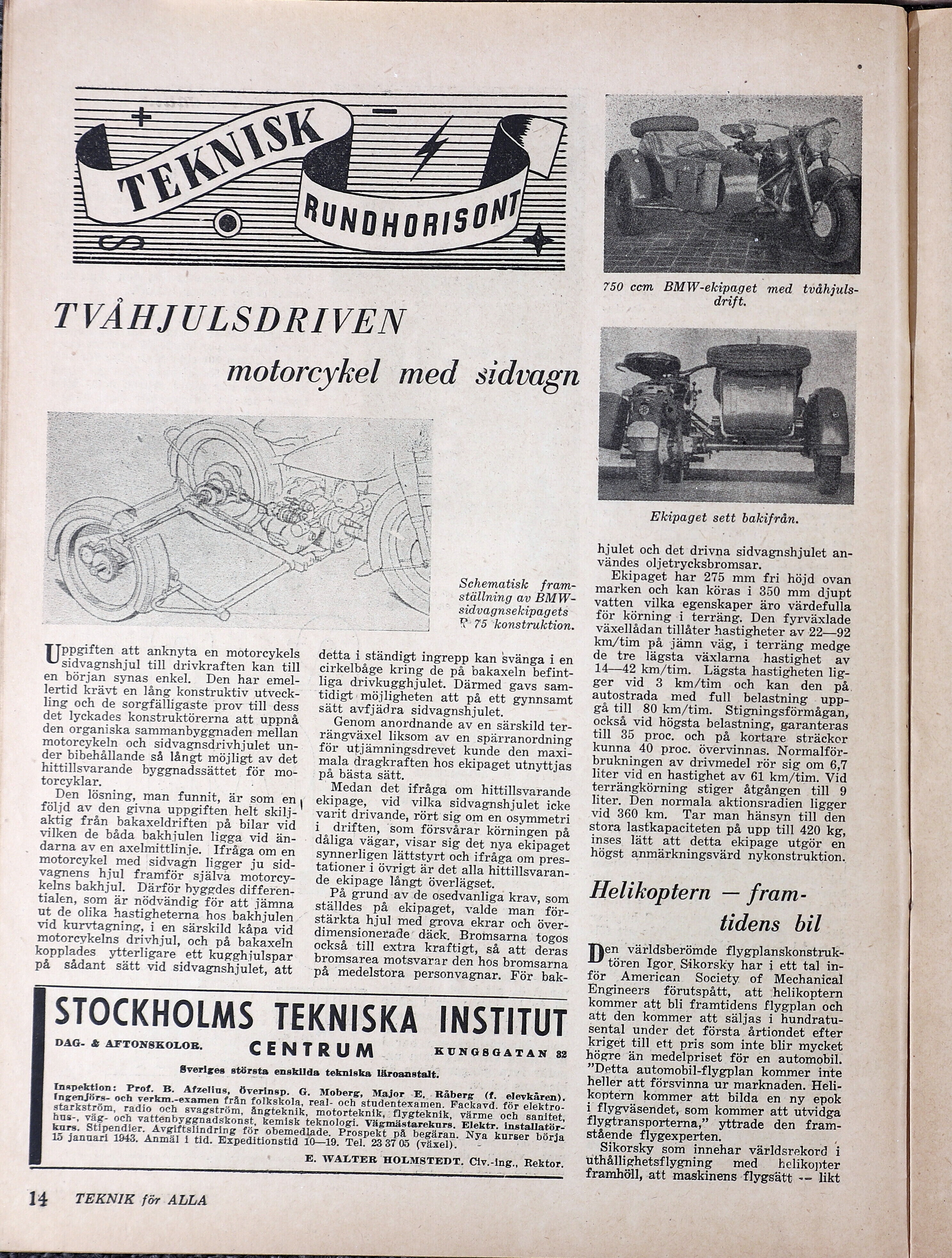

TVÅHJULSDRIVEN
motorcykel med sidvagn
Uppgiften att anknyta en motorcykels
sidvagnshjul till drivkraften kan till
en början synas enkel. Den har emel-
lertid krävt en lång konstruktiv utveck-
ling och de sorgfälligaste prov till dess
det lyckades konstruktörerna att uppnå
den organiska sammanbyggnaden mellan
motorcykeln och sidvagnsdrivhjulet un-
der bibehållande så långt möjligt av det
hittillsvarande byggnadssättet för mo-
torcyklar. É
Den lösning, man funnit, är som en
följd av den givna uppgiften helt skilj-
aktig från bakaxeldriften på bilar vid
vilken de båda bakhjulen ligga vid än-
darna av en axelmittlinje. Ifråga om en
motorcykel med sidvagn ligger ju sid-
vagnens hjul framför själva motorcy-
kelns bakhjul. Därför hyggdes differen-
tialen, som är nödvändig för att jämna
ut de olika hastigheterna hos bakhjulen
vid kurvtagning, i en särskild kåpa vid
motorcykelns drivhjul, och på bakaxeln
kopplades ytterligare ett kugghjulspar
på sådant sätt vid sidvagnshjulet, att
Schematisk fram-
ställning av BMW-
sidvagnsekipagets
RK 75 "konstruktion.
detta i ständigt ingrepp kan svänga i en
cirkelbåge kring de på bakaxeln befint-
liga drivkugghjulet. Därmed gavs sam-
tidigt möjligheten att på ett gynnsamt
sätt avfjädra sidvagnshjulet.
Genom anordnande av en särskild ter-
rängväxel liksom av en Spärranordning
för utjämningsdrevet kunde den maxi-
mala dragkraften hos ekipaget utnyttjas
på bästa sätt.
Medan det ifråga om hittillsvarande
ekipage, vid vilka sidvagnshjulet icke
varit drivande, rört sig om en osymmetri
i driften, som försvårar körningen på
dåliga vägar, visar sig det nya ekipaget
synnerligen lättstyrt och ifråga om pres-
tationer i övrigt är det alla hittillsvaran-
de ekipage långt överlägset.
På grund av de osedvanliga krav, som
ställdes på ekipaget, valde man för-
stärkta hjul med grova ekrar och över-
dimensionerade” däck. Bromsarna togos
också till extra kraftigt, så att deras
bromsarea motsvarar den hos bromsarna
på medelstora personvagnar. För bak-
STOCKHOLMS TEKNISKA INSTITUT
DAG- £ AFTONSKOLOE.
CENTRUM
KUNGSGATAN 8
Sveriges största enskilda tekniska läroanstalt.
Inspektion: Prof. B. Afzelius,
Överinsp. G. Moberg, Major E, Råberg (£. elevkåren).
Ingenjörs- och verkm.-examen från folkskola, real- och studentexamen. Fackavd. för elektro-
starkström, radio och svagström,
hus-, väg- och vattenbyggnadskonst, kemisk teknologi. Vägmästarekurs. Elektr. installatör-
kurs. Stipendier. Avgiftslindring för obemedlade. Prospekt på begäran. Nya kurser börja
15 januari 1943. Anmäl i tid. Expeditionstid 10—19. Tel. 23 37 05 (växel). - 5
E. WALTER HOLMSTEDT. Civ.-ing., Rektor.
14 TEKNIK för ADLA
750 cem BMW-ekipaget med tvåhjuls-
drift.
Ekipaget sett bakifrån.
hjulet och det drivna sidvagnshjulet an-
vändes oljetrycksbromsar.
Ekipaget har 275 mm fri höjd ovan
marken och kan köras i 350 mm djupt
vatten vilka egenskaper äro värdefulla
för körning i terräng. Den fyrväxlade
växellådan tillåter hastigheter av 22—92
km/tim på jämn väg, i terräng medge
de tre lägsta växlarna hastighet av
14—42 km/tim. Lägsta hastigheten lig-
ger vid 3 km/tim och kan den på.
autostrada med full belastning -upp-
gå till 80 km/tim. Stigningsförmågan,
också vid högsta belastning, garanteras
till 35 proc. och på kortare sträckor
kunna 40 proc. övervinnas. Normalför-
brukningen av drivmedel rör sig om 6,7
liter vid en hastighet av 61 km/tim. Vid
terrängkörning stiger åtgången till 9
liter. Den normala aktionsradien ligger
vid 360 km. Tar man hänsyn till den
stora lastkapaciteten på upp till 420 kg,
inses lätt att detta ekipage utgör en
högst anmärkningsvärd nykonstruktion.
Helikoptern — fram-
| tidens bil
Der världsberömde flygplanskonstruk-
tören Igor, Sikorsky har i ett tal in-
för American Society of Mechanical
Engineers förutspått, att "helikoptern
kommer att bli framtidens flygplan och
att den kommer att säljas i hundratu-
sental under det första årtiondet efter
kriget till ett pris som inte blir mycket
högre än medelpriset för en automobil.
”Detta automobil-flygplan kommer inte
heller att försvinna ur marknaden. Heli-
koptern kommer att bilda en ny epok
i flygväsendet, som kommer att utvidga
flygtransporterna,” yttrade den fram-
stående flygexperten. ;
Sikorsky som innehar världsrekord i
uthållighetsflygning med helikopter
framhöll, att maskinens flygsätt – likt
