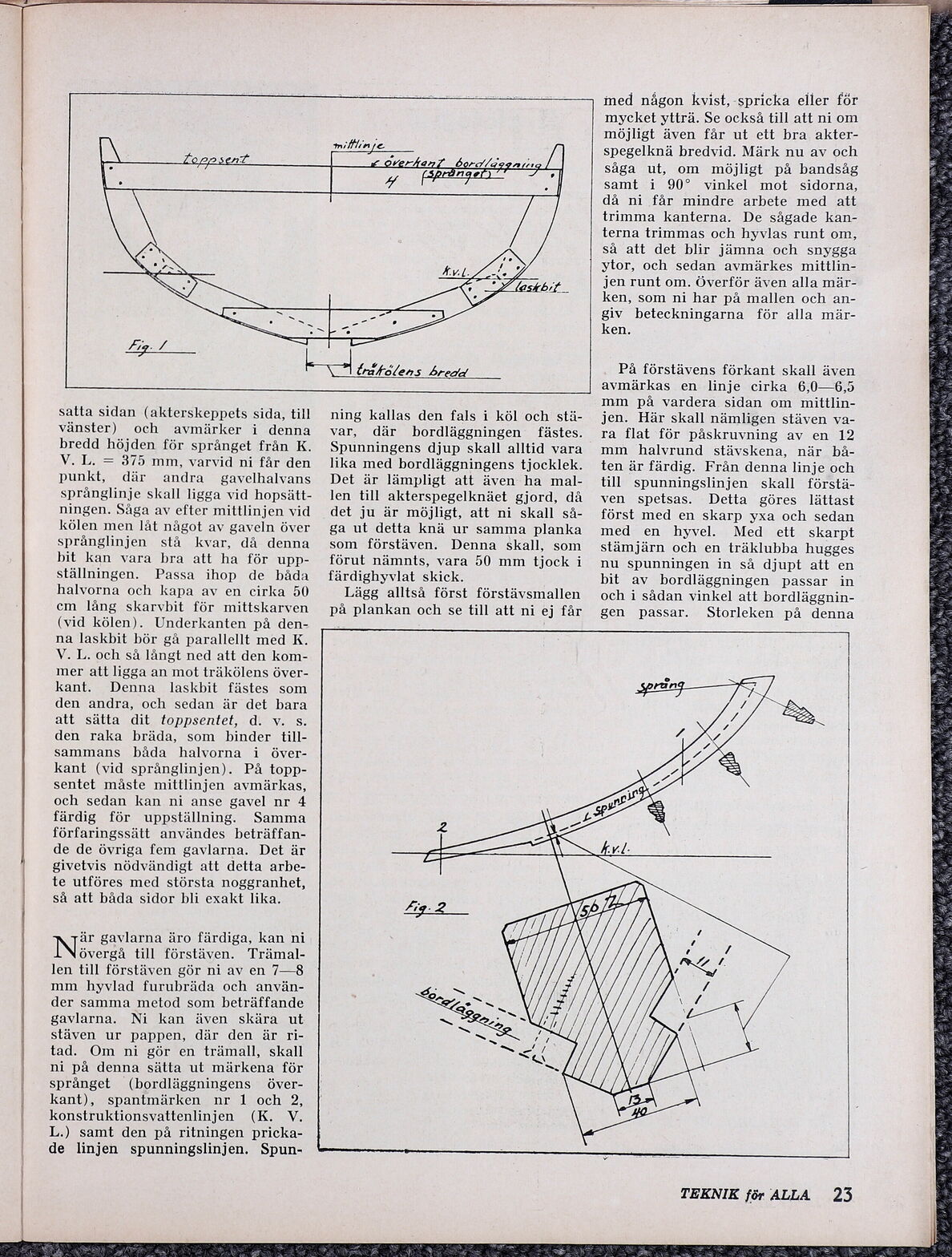

SAR

sn SEE

Lopp sent

X Overkang bordldegang Zl
n TEE
ANNE E

-
- ,”

= >F =O
| V AR bredd

satta sidan (akterskeppets sida, till
vänster) och avmärker i denna
bredd höjden för språnget från K.
V.L. = 375 mm, varvid ni får den
punkt, där andra gavelhalvans
språnglinje skall ligga vid hopsätt-
ningen. Såga av efter mittlinjen vid
kölen men låt något av gaveln över
språnglinjen stå kvar, då denna
bit kan vara bra att ha för upp-
ställningen. Passa ihop de båda
halvorna och kapa av en cirka 50
cm lång skarvbit för mittskarven
(vid kölen). Underkanten på den-
na laskbit bör gå parallellt med K.
V.L. och så långt ned att den kom-
mer att ligga an mot träkölens över-
kant. Denna laskbit fästes som
den andra, och sedan är det bara
att sätta dit toppsentet, d. v. s.
den raka bräda, som binder till-
sammans båda halvorna i Ööver-
kant (vid språnglinjen). På topp-
sentet måste mittlinjen avmärkas,
och sedan kan ni anse gavel nr 4
färdig för uppställning. Samma
förfaringssätt användes beträffan-
de de övriga fem gavlarna. Det är
givetvis nödvändigt att detta arbe-
te utföres med största noggranhet,
så att båda sidor bli exakt lika.

är gavlarna äro färdiga, kan ni
ING IGRA till förstäven. Trämal-
len till förstäven gör ni av en 7—8
mm hyvlad furubräda och använ-
der samma metod som beträffande
gavlarna. Ni kan även skära ut
stäven ur pappen, där den är ri-
tad. Om ni gör en trämall, skall
ni på denna sätta ut märkena för
språnget (bordläggningens Ööver-
kant), spantmärken nr 1 och 2,
konstruktionsvattenlinjen (K. V.
L.) samt den på ritningen pricka-
de linjen spunningslinjen. Spun-

ning kallas den fals i köl och stä-
var, där bordläggningen fästes.
Spunningens djup skall alltid vara
lika med bordläggningens tjocklek.
Det är lämpligt att även ha mal-
len till akterspegelknäet gjord, då
det ju är möjligt, att ni skall så-
ga ut detta knä ur samma planka
som förstäven. Denna skall, som
förut nämnts, vara 50 mm tjock i
färdighyvlat skick.

Lägg alltså först förstävsmallen
på plankan och se till att ni ej får

med någon kvist, spricka eller för
mycket ytträ. Se också till att ni om
möjligt även får ut ett bra akter-
spegelknä bredvid. Märk nu av och
såga ut, om möjligt på bandsåg
samt i 90” vinkel mot sidorna,
då ni får mindre arbete med att
trimma kanterna. De sågade kan-
terna trimmas och hyvlas runt om,
så att det blir jämna och snygga
ytor, och sedan avmärkes mittlin-
jen runt om. Överför även alla mär-
ken, som ni har på mallen och an-
giv beteckningarna för alla mär-
ken.

På förstävens förkant skall även
avmärkas en linje cirka 6,0—6,5
mm på vardera sidan om mittlin-
jen. Här skall nämligen stäven va-
ra flat för påskruvning av en 12
mm halvrund stävskena, när bå-
ten är färdig. Från denna linje och
till spunningslinjen skall förstä-
ven spetsas. Detta göres lättast
först med en skarp yxa och sedan
med en hyvel. Med ett skarpt
stämjärn och en träklubba hugges
nu spunningen in så djupt att en
bit av bordläggningen passar in
och i sådan vinkel att bordläggnin-
gen passar. Storleken på denna
