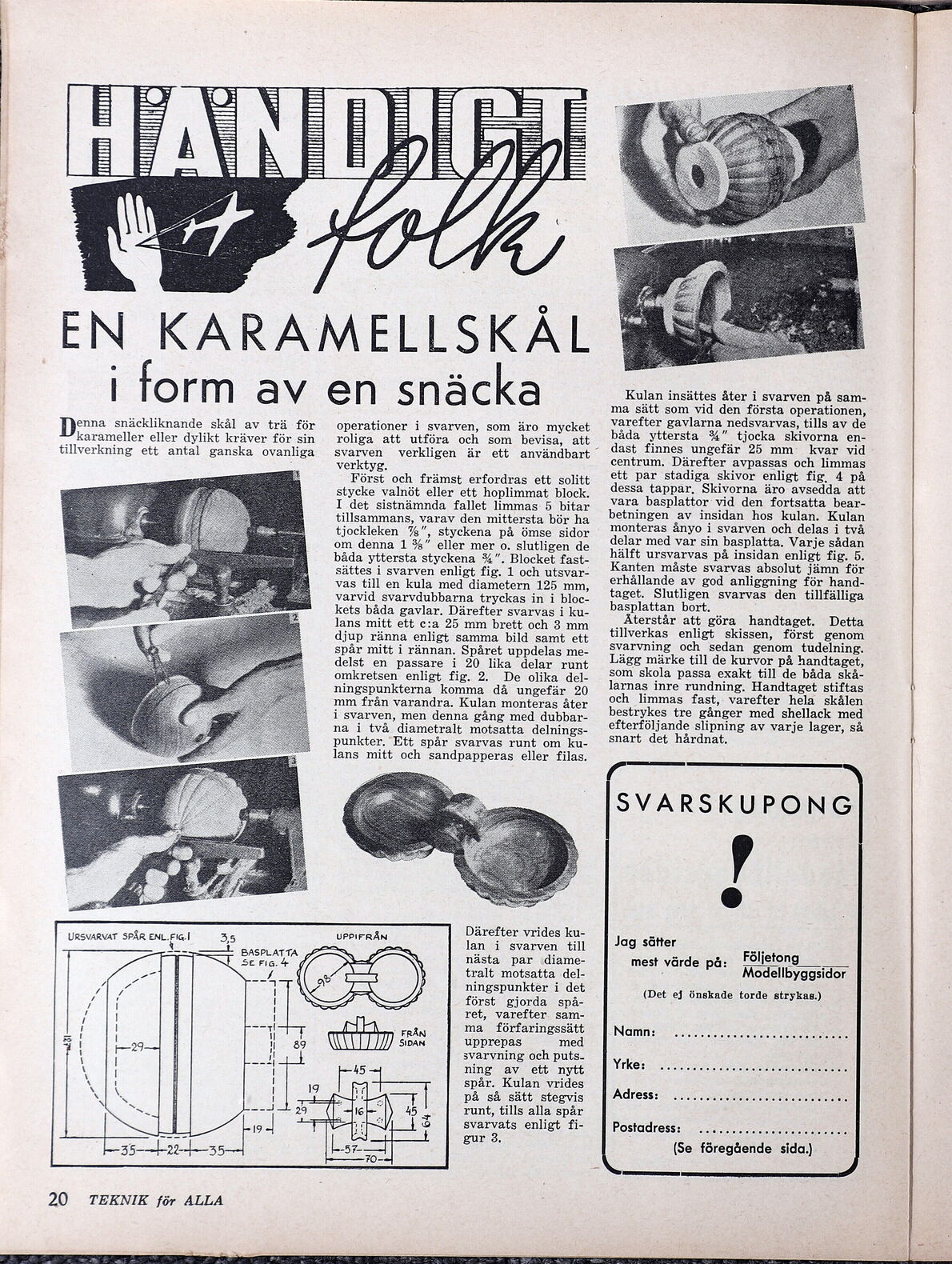

till eQ ha EN KARAMELLSKAL i form av en snäcka Denna snäckliknande skål av trä för karameller eller dylikt kräver för sin tillverkning ett antal ganska ovanliga a operationer i svarven, som äro mycket roliga att utföra och som bevisa, att svarven verkligen är ett användbart verktyg. Först och främst erfordras ett solitt stycke valnöt eller ett hoplimmat block. I det sistnämnda fallet limmas 5 bitar tillsammans, varav den mittersta bör ha tjockleken 78”, styckena på ömse sidor om denna 1 38” eller mer o. slutligen de båda yttersta styckena 34”. Blocket fast- sättes i svarven enligt fig. 1 och utsvar- vas till en kula med diametern 125 mm, varvid svarvdubbarna tryckas in i bloc- kets båda gavlar. Därefter svarvas i ku- lans mitt ett c:a 25 mm brett och 3 mm djup ränna enligt samma bild samt ett spår mitt i rännan. Spåret uppdelas me- delst en passare i 20 lika delar runt omkretsen enligt fig. 2. De olika del- ningspunkterna komma då ungefär 20 mm från varandra. Kulan monteras åter i svarven, men denna gång med dubbar- na i två diametralt motsatta delnings- punkter. Ett spår svarvas runt om ku- lans mitt och sandpapperas eller filas. URSVARVAT SPÅR ENL.FIG.| 35 2 LK BASPLATTA I SE FiG.4 I 29— TESSAN Därefter vrides ku- lan i svarven till nästa par diame- tralt motsatta del- ningspunkter i det först gjorda spå- ret, varefter sam- ma förfaringssätt upprepas med svarvning och puts- ning av ett nytt spår. Kulan vrides på så sätt stegvis runt, tills alla spår X N TR SG svarvats enligt fi- gur 3, 20 TEKNIK för ALLA Kulan insättes åter i svarven på sam- ma sätt som vid den första operationen, varefter gavlarna nedsvarvas, tills av de båda yttersta 34” tjocka skivorna en- dast finnes ungefär 25 mm kvar vid centrum. Därefter avpassas och limmas ett par stadiga skivor enligt fig, 4 på dessa tappar. Skivorna äro avsedda att vara basplattor vid den fortsatta bear- betningen av insidan hos kulan. Kulan monteras ånyo i svarven och delas i två delar med var sin basplatta. Varje sådan hälft ursvarvas på insidan enligt fig. 5. Kanten måste svarvas absolut jämn för erhållande av god anliggning för hand- taget. Slutligen svarvas den tillfälliga basplattan bort. Återstår att göra handtaget. Detta tillverkas enligt skissen, först genom svarvning och sedan genom tudelning. Lägg märke till de kurvor på handtaget, som skola passa exakt till de båda skå- larnas inre rundning. Handtaget stiftas och limmas fast, varefter hela skålen bestrykes tre gånger med shellack med efterföljande slipning av varje lager, så snart det hårdnat. fr SR SVARSKUPONG Jag sätter mest värde på: Följetong Modellbyggsidor (Det eJ önskade torde strykas.) Namn: Yrke: JRR JR EE SS SA Adress: LEE RE RS ES POStadres$:0 > ssss sus ses st REISE (Se föregående sida.) N
