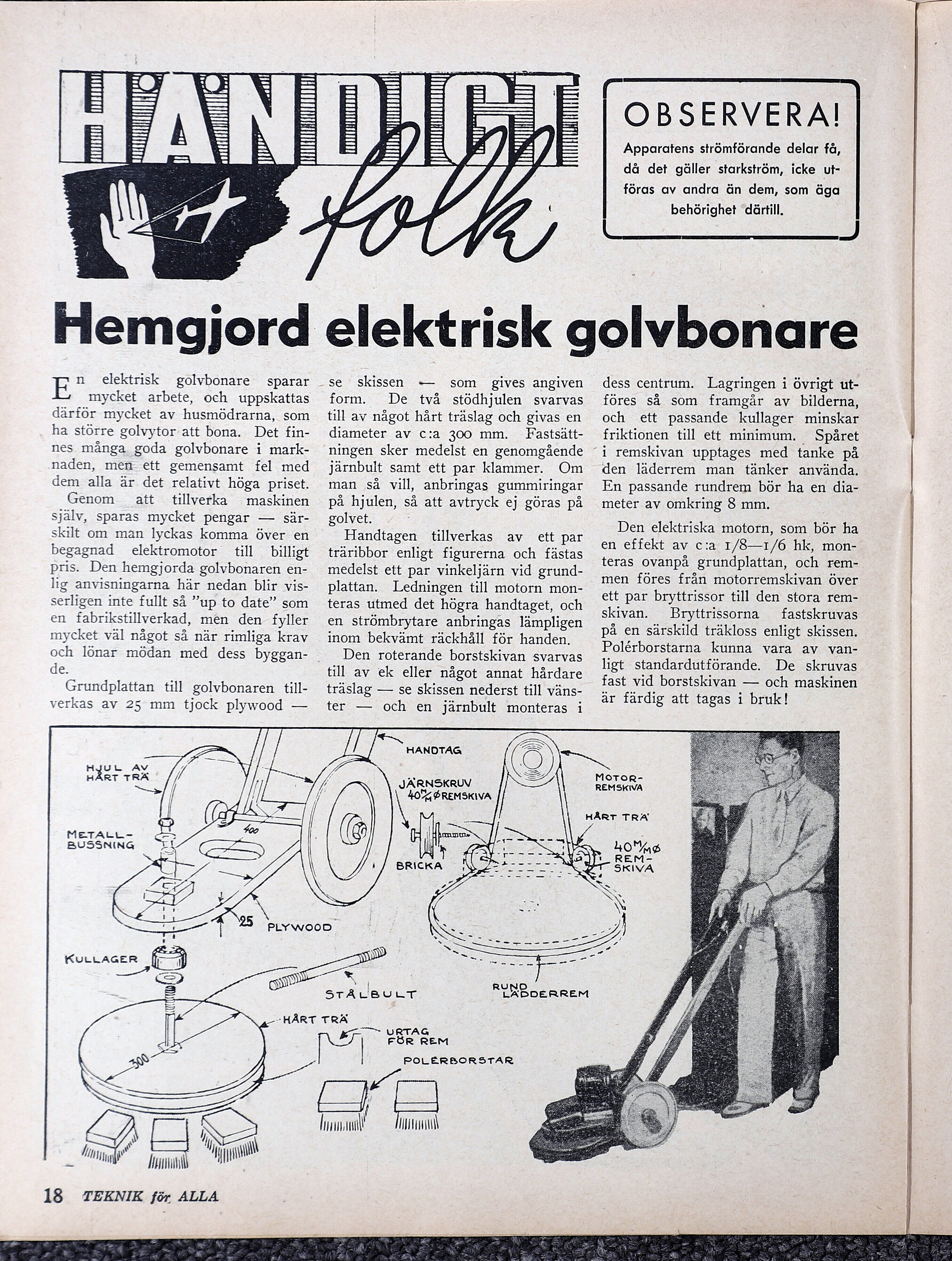

pet (|) så I .eälll CHEN s— = mm md ee sa— SET ES == => = = = > — --— => - [— "MG Hemgjord E n elektrisk golvbonare sparar mycket arbete, och uppskattas därför mycket av husmödrarna, som ha större golvytor att bona. Det fin- nes många goda golvbonare i mark- naden, mer ett gemensamt fel med dem alla är det relativt höga priset. Genom «att tillverka maskinen själv, sparas mycket pengar — sär- skilt om man lyckas komma över en begagnad elektromotor = till = billigt pris. Den hemgjorda golvbonaren en- lig anvisningarna här nedan blir vis- serligen inte fullt så ”up to date” som en fabrikstillverkad, men den fyller mycket väl något så när rimliga krav och lönar mödan med dess byggan- de. Grundplattan till golvbonaren till- verkas av 25 mm tjock plywood — ugnpanoat lt N . lm N OBSERVERA! Apparatens strömförande delar få, då det gäller starkström, icke ut- föras av andra än dem, som äga behörighet "därtill. elektrisk golvbonare se skissen -— som gives angiven form. De två stödhjulen svarvas till av något hårt träslag och givas en diameter av c:a 300 mm. Fastsätt- ningen sker medelst en genomgående järnbult samt ett par klammer. Om man så vill, anbringas gummiringar på hjulen, så att avtryck ej göras på golvet. : Handtagen tillverkas av ett par träribbor enligt figurerna och fästas medelst ett par vinkeljärn vid grund- plattan. Ledningen till motorn mon- teras utmed det högra handtaget, och en strömbrytare anbringas lämpligen inom bekvämt räckhåll för handen. Den roterande borstskivan svarvas till av ek eller något annat hårdare träslag — se skissen nederst till väns- ter — och en järnbult monteras i dess centrum. Lagringen i övrigt ut- föres så som framgår av bilderna, och ett passande kullager minskar friktionen till ett minimum. Spåret "i remskivan upptages med tanke på den läderrem man tänker använda. En passande rundrem bör ha en dia- meter av omkring 8 mm. Den elektriska motorn, som bör ha en effekt av c:a 1/8—1/6 hk, mon- teras ovanpå grundplattan, och rem- men föres från motorremskivan över ett par bryttrissor till den stora rem- skivan. = Bryttrissorna <fastskruvas på en särskild träkloss enligt skissen. Polérborstarna kunna vara av van- ligt standardutförande. De skruvas fast vid borstskivan — och maskinen är färdig att tagas i bruk! ye AV HÄRT TRA METALL- BUSSNING fanan 18 TEKNIK för ALLA —- HÅRT TRA JÄRNSKRUV 4074 REMSKIVA td) STÅLBULT — URTAG a FÖR REM POLEÉRBORSTAR CE (i bygd! Innu MOTOR- REMSKIVA HÅRT TRA U PLÄBDERREM
