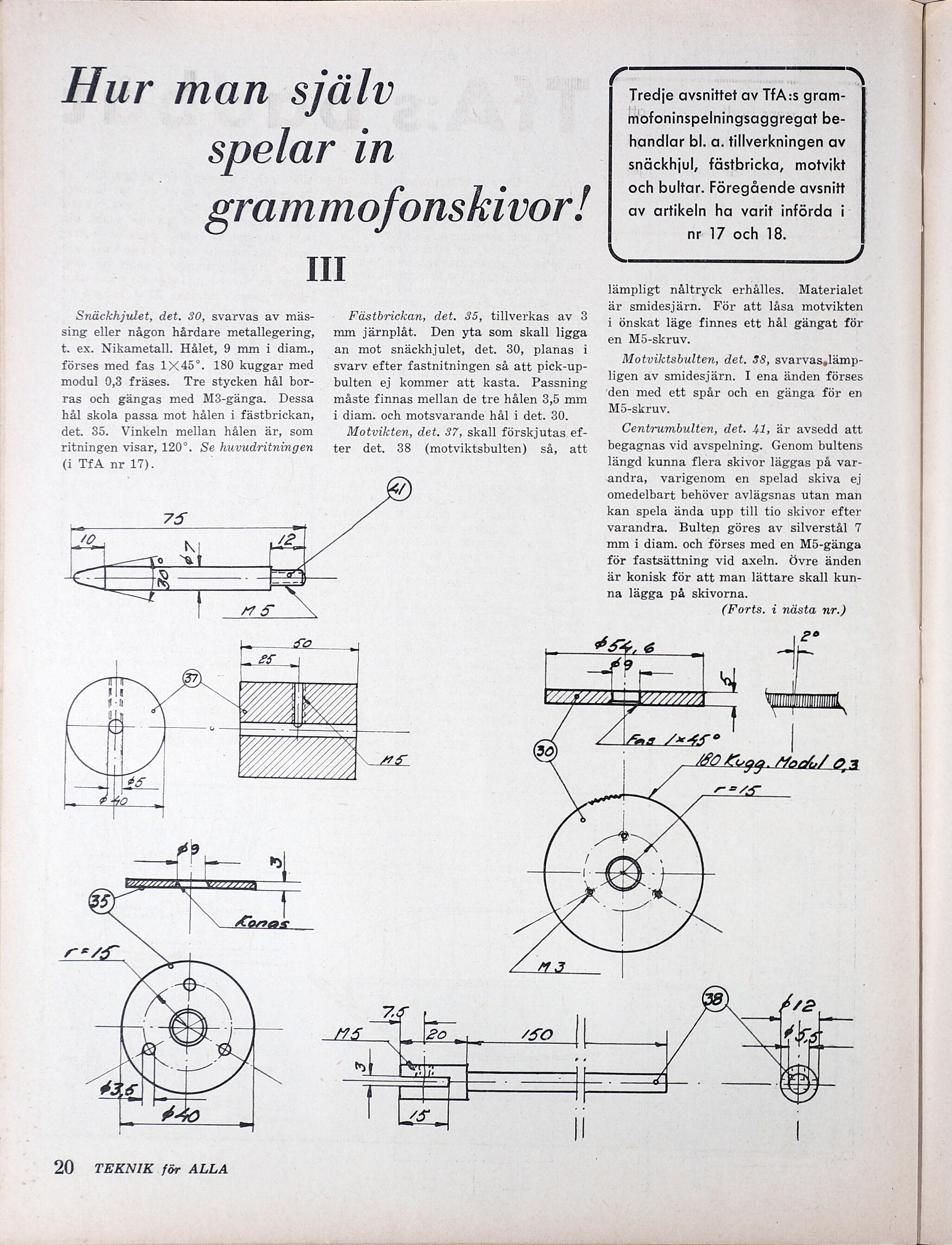

Hur man själv
spelar in
grammofonskivor!
ITI
Snäckhjulet, det. 30, svarvas av mäs-
sing eller någon hårdare metallegering,
t. ex. Nikametall. Hålet, 9 mm i diam.,
förses med fas 1X45”. 180 kuggar med
modul 9,3 fräses. Tre stycken hål bor-
ras och gängas med M3-gänga. Dessa
hål skola passa mot hålen i fästbrickan,
det. 35. Vinkeln mellan hålen är, som
ritningen visar, 120”. Se huvudritningen
(a TEA nr 7). ;
Fästbrickan, det. 35, tillverkas av 3
mm järnplåt. Den yta som skall ligga
an mot snäckhjulet, det. 30, planas i
svarv efter fastnitningen så att pick-up-
bulten ej kommer att kasta. Passning
måste finnas mellan de tre hålen 3,5 mm
i diam. och motsvarande hål i det. 30.
Motvikten, det. 37, skall förskjutas ef-
ter det. 38 (motviktsbulten) så, att
/
55, 6
Tredje avsnittet av TFA :S gram-
mofoninspelningsaggregat be-
handlar bl. a. tillverkningen av
snäckhijul, fästbricka, motvikt
och bultar. Föregående avsnitt
av artikeln ha varit införda i
nr: 17 och 18.
NN SJ
lämpligt nåltryck erhålles. Materialet
är smidesjärn. För att låsa motvikten
i önskat läge finnes ett hål gängat för
en M5-skruv.
Motviktsbulten, det. 38, svarvas,lämp-
ligen av smidesjärn. I ena änden förses
’den med ett spår och en gänga för en
M35-skruv.
Centrumbulten, det. 41, är avsedd att
begagnas vid avspelning. Genom bultens
längd kunna flera skivor läggas på var-
andra, varigenom en spelad skiva ej
omedelbart behöver avlägsnas utan man
kan spela ända upp till tio skivor efter
varandra. Bulten göres av silverstål 7
mm i diam. och förses med en M5-gänga
för fastsättning vid axeln. Övre änden
är konisk för att man lättare skall kun-
na lägga på skivorna.
(Forts. i nästa nr.)
