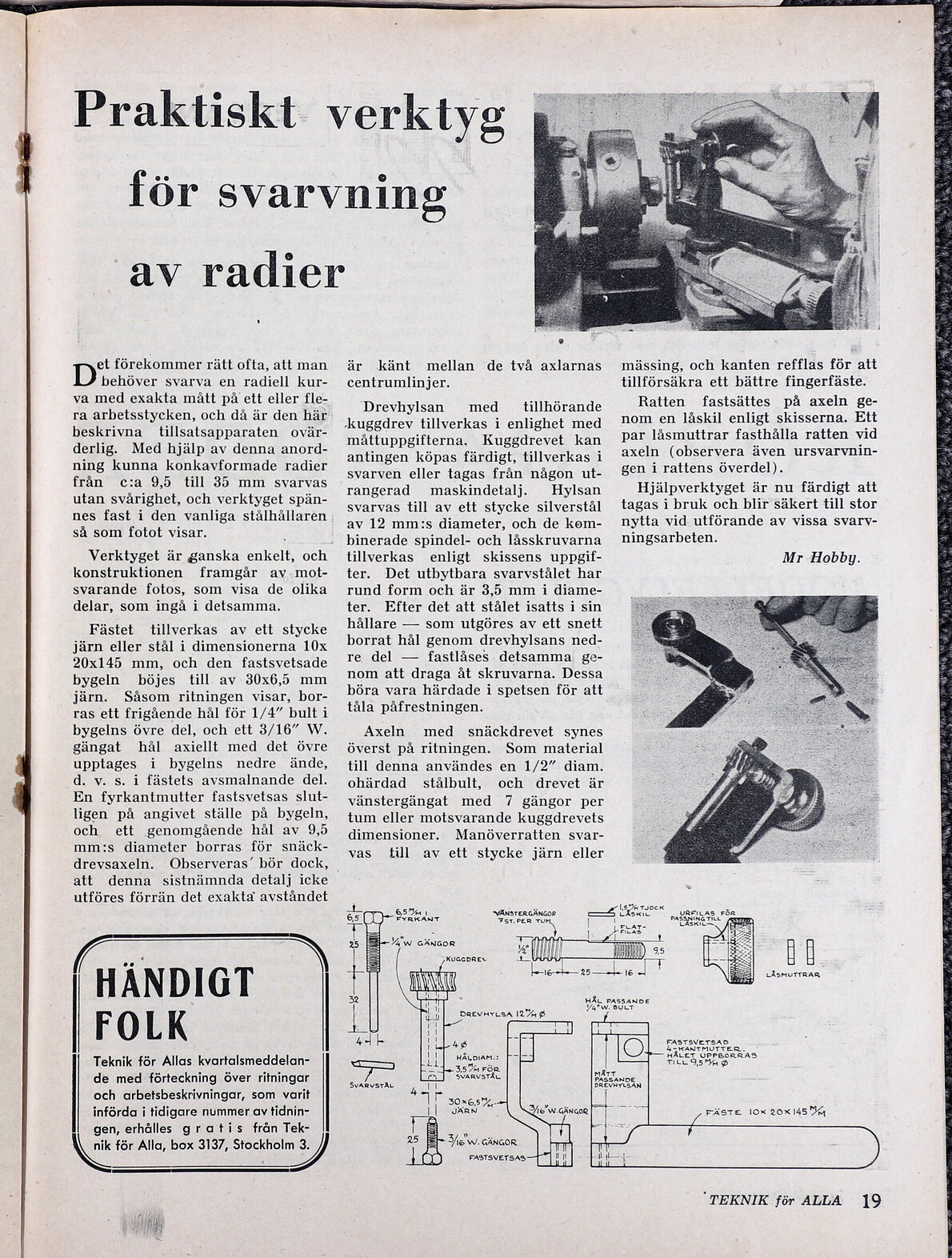

Praktiskt verktyg
för svarvning

av radier

et förekommer rätt ofta, att man

behöver svarva en radiell kur-
va med exakta mått på ett eller fle-
ra arbetsstycken, och då är den här
beskrivna tillsatsapparaten ovär-
derlig. Med hjälp av denna anord-
ning kunna konkavformade radier
från c:a 9,5 till 35 mm svarvas
utan svårighet, och verktyget spän-
nes fast i den vanliga stålhållaren
så som fotot visar.

Verktyget är ganska enkelt, och
konstruktionen framgår av mot-
svarande fotos, som visa de olika
delar, som ingå 1 detsamma.

Fästet tillverkas av ett stycke
järn eller stål i dimensionerna 10x
20x145 mm, och den fastsvetsade
bygeln böjes till av 30x6,5 mm
järn. Såsom ritningen visar, bor-
ras ett frigående hål för 1/4” bult i
bygelns övre del, och ett 3/16” W
gängat hål axiellt med det övre
upptages i bygelns nedre ände,
od. v. s. i fästets avsmalnande del.
En fyrkantmutter fastsvetsas slut-
ligen på angivet ställe på bygeln,
och ett genomgående hål av 9,5
mm:s diameter borras för snäck-
drevsaxeln. Observeras’ bör dock,

att denna sistnämnda detalj icke |

utföres förrän det exakta avståndet

(HÄNDIGT
| FOLK

Teknik för Allas kvartalsmeddelan-
de med förteckning över ritningar
och arbetsbeskrivningar, som varit
införda i tidigare nummer av tidnin-
gen, erhålles gr atis från Tek-

=)

Å

Ni för Alar bv Alla, box 3137, Stockholm 3.

är känt mellan de två axlarnas
centrumlinjer.

Drevhylsan med =: tillhörande

.kuggdrev tillverkas i enlighet med

måttuppgifterna. Kuggdrevet kan
antingen köpas färdigt, tillverkas i
svarven eller tagas från någon ut-
rangerad maskindetalj. Hylsan
svarvas till av ett stycke silverstål
av 12 mm:s diameter, och de kom-
binerade spindel- och låsskruvarna
tillverkas enligt skissens uppgif-
ter. Det utbytbara svarvstålet har
rund form och är 3,5 mm i diame-
ter. Efter det att stålet isatts i sin
hållare — som utgöres av ett snett
borrat hål genom drevhylsans ned-
re del — fastlåses detsamma ge-
nom att draga åt skruvarna. Dessa
böra vara härdade i spetsen för att
tåla påfrestningen.

Axeln med snäckdrevet synes
överst på ritningen. Som material
till denna användes en 1/2” diam.
ohärdad stålbult, och drevet är
vänstergängat med 7 gängor per
tum eller motsvarande kuggdrevets
dimensioner. Manöverratten svar-
vas till av ett stycke järn eller

OSA I
FYRKANT

VÄNSTERGÄNGOR
FST. PER 2

” en
YAW GÄNGOR

KUGGDREY

Va w

MW EE 35

HÅL PASSANDE
VA” W. BULT

mässing, och kanten refflas för att
tillförsäkra ett bättre fingerfäste.

Ratten fastsättes på axeln ge-
nom en låskil enligt skisserna. Ett
par låsmuttrar fasthålla ratten vid
axeln (observera även ursvarvnin-
gen i rattens överdel).

Hjälpverktyget är nu färdigt att
tagas i bruk och blir säkert till stor
nytta vid utförande av vissa Svarv-
ningsarbeten.

Mr Hobby.

EE sg Bra TJOCK
—5 Läskin PASENI SR
SUNET

R

ig

LÅSMUTTRAR

HÅLDIAM.:

3,5 74 FÖR
SVARVSTÅL

30x6,5"Z,-
JÄRN

FASTSVETSAD
H 4-KANTMUTTER.
I HÅLET UPPBORRAS

TILL 9,5 VA 6

é FÄSTE IOX 20x 145 4

a ;

»”
25 3/ie W. GÄNGOR
FASTSVETSAS
