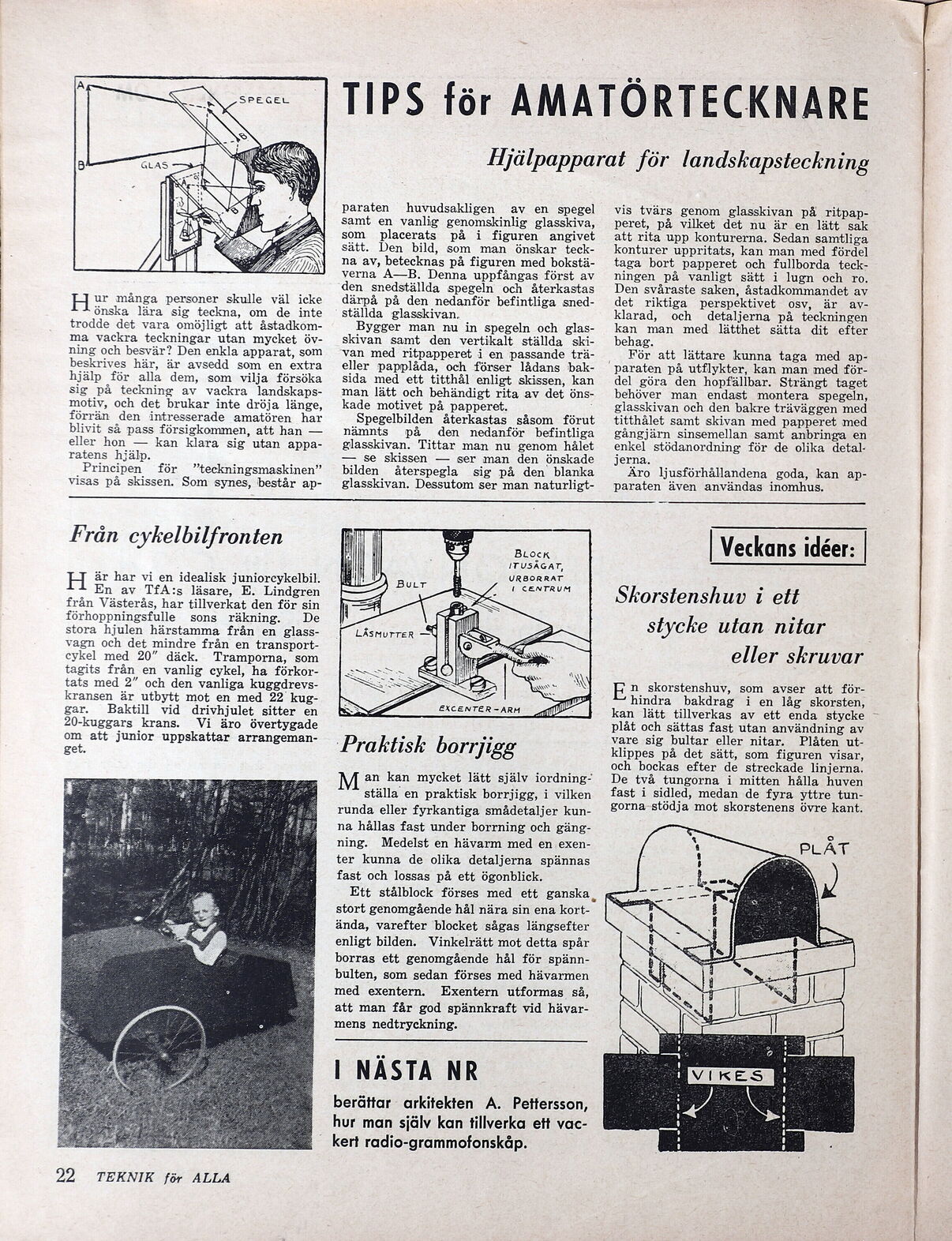

ur många personer skulle väl icke
önska lära sig teckna, om de inte
trodde det vara omöjligt att åstadkom-
ma vackra teckningar utan mycket öv-
ning och besvär? Den enkla apparat, som
beskrives här, är avsedd som en extra
hjälp för alla dem, som vilja försöka
sig på teckning av vackra landskaps-
motiv, och det brukar inte dröja länge,
förrän den intresserade amatören har
blivit så pass försigkommen, att han —
eller hon — kan klara sig utan appa-
ratens hjälp.
Principen för ”teckningsmaskinen”
visas på skissen. Som synes, består ap-
TIPS för AMATÖRTECKNARE
Hjälpapparat för landskapsteckning
paraten huvudsakligen av en spegel
samt en vanlig genomskinlig glasskiva,
som placerats på i figuren angivet
sätt. Den bild, som man önskar teck-
na av, betecknas på figuren med bokstä-
verna A—B. Denna uppfångas först av
den snedställda spegeln och återkastas
därpå på den nedanför befintliga sned-
ställda glasskivan.
Bygger man nu in spegeln och glas-
skivan samt den vertikalt ställda ski-
van med ritpapperet i en passande trä-
eller papplåda, och förser lådans bak-
sida med ett titthål enligt skissen, kan
man lätt och behändigt rita av det öns-
kade motivet på papperet. ;
Spegelbilden återkastas såsom förut
nämnts på den nedanför befintliga
glasskivan. Tittar man nu genom hålet
— se skissen — ser man den önskade
bilden återspegla sig på den blanka
glasskivan. Dessutom ser man naturligt-
vis tvärs genom glasskivan på ritpap-
peret, på vilket det nu är en lätt sak
att rita upp konturerna. Sedan samtliga
konturer uppritats, kan man med fördel
taga bort papperet och fullborda teck-
ningen på vanligt sätt i lugn och ro.
Den svåraste saken, åstadkommandet av
det riktiga perspektivet osv, är av-
klarad, och detaljerna på teckningen
kan man med lätthet sätta dit efter
behag.
För att lättare kunna taga med ap-
"paraten på utflykter, kan man med för-
del göra den hopfällbar. Strängt taget
behöver man endast montera spegeln,
glasskivan och den bakre träväggen med
titthålet samt skivan med papperet med
gångjärn sinsemellan samt anbringa en
enkel stödanordning för de olika detal-
jerna.
Äro ljusförhållandena goda, kan ap-
paraten även användas inomhus.
Från cykelbilfronten
H är har vi en idealisk juniorcykelbil.
En av TfA:s läsare, E. Lindgren
från Västerås, har tillverkat den för sin
förhoppningsfulle sons räkning. De
stora hjulen härstamma från en glass-
vagn och det mindre från en transport-
cykel med 20” däck. Tramporna, som
tagits från en vanlig cykel, ha förkor-
tats med 2” och den vanliga kuggdrevs-
kransen är utbytt mot en med 22 kug-
gar. Baktill vid drivhjulet sitter en
20-kuggars krans. Vi äro övertygade
om att junior uppskattar arrangeman-
get.
22 TEKNIK för ALLA
BLOcK
ITUSÅGAT,
URBORRAT
I CENTRUM
SN EXCENTER - ARM
"Praktisk borrjigg
an kan mycket lätt själv iordning-
ställa en praktisk borrjigg, i vilken
runda eller fyrkantiga smådetaljer kun-
na hållas fast under borrning och gäng-
ning. Medelst en hävarm med en exen-
ter kunna de olika detaljerna spännas
fast och lossas på ett ögonblick.
Ett stålblock förses med ett ganska, &
stort genomgående hål nära sin ena kort-
ända, varefter blocket sågas längsefter
enligt bilden. Vinkelrätt mot detta spår
borras ett genomgående hål för spänn-
bulten, som sedan förses med hävarmen
med exentern. Exentern utformas så,
att man får god spännkraft vid hävar-
mens nedtryckning.
I NÄSTA NR
berättar arkitekten A. Pettersson,
hur man själv kan tillverka ett vac-
kert radio-grammofonskåp.
Veckans idéer:
Skorstenshuv i ett
stycke utan nitar
eller skruvar
Er skorstenshuv, som avser att för-
hindra bakdrag i en låg skorsten,
kan lätt tillverkas av ett enda stycke =
plåt och sättas fast utan användning av
vare sig bultar eller nitar. Plåten ut-
klippes på det sätt, som figuren visar,
och bockas efter de streckade linjerna.
De två tungorna i mitten hålla huven
fast i sidled, medan de fyra yttre tun-
gorna stödja mot skorstenens övre kant.
