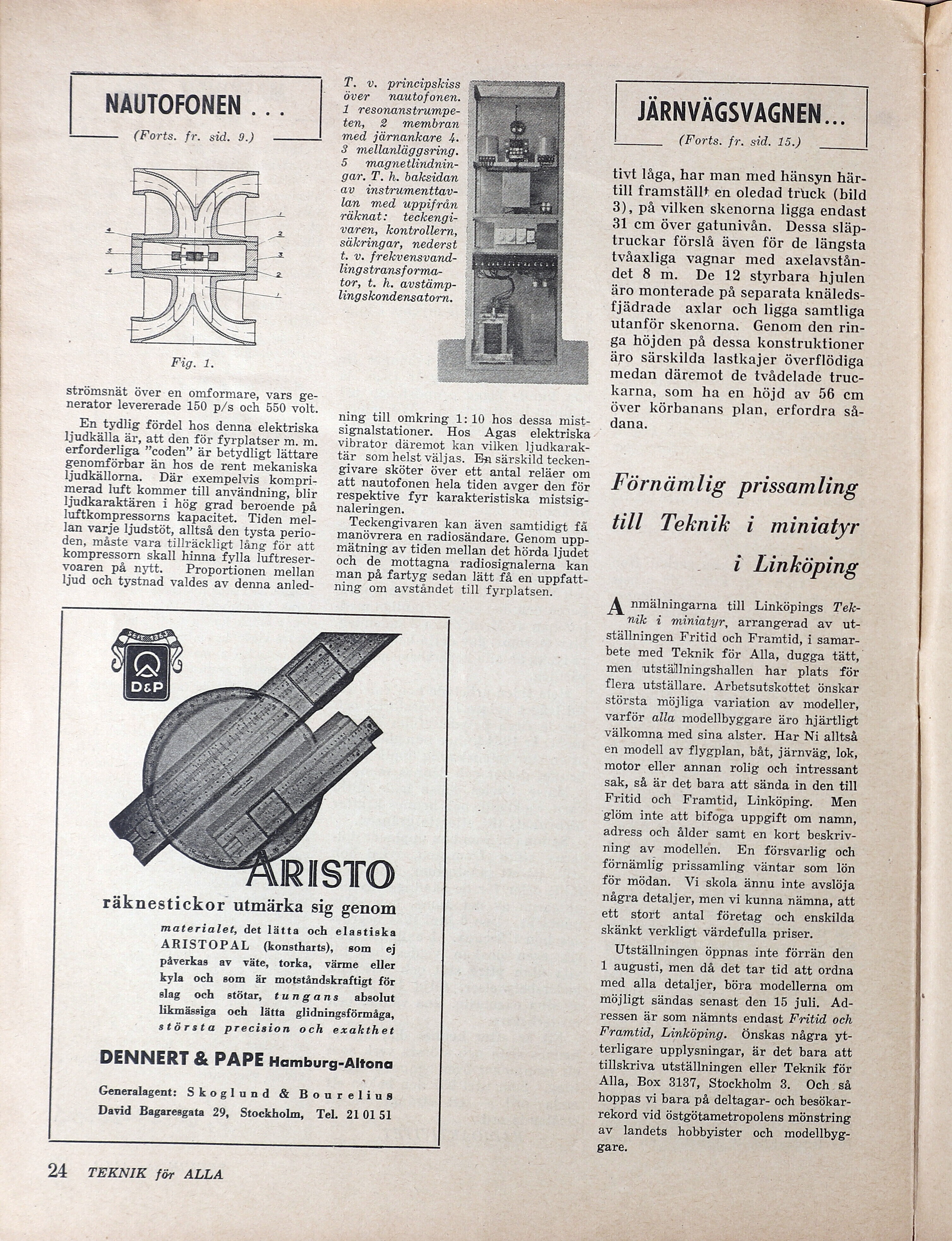

NAUTOFONEN . ..
(Forts. fr. sid. 9.)
Rag. E
strömsnät över en omformare, vars ge-
nerator levererade 150 p/s och 550 volt.
En tydlig fördel hos denna elektriska
ljudkälla är, att den för fyrplatser m. m.
erforderliga ”coden” är betydligt lättare
genomförbar än hos de rent mekaniska
ljudkällorna. Där exempelvis kompri-
merad luft kommer till användning, blir
ljudkaraktären i hög grad beroende på
luftkompressorns kapacitet. Tiden mel-
lan varje ljudstöt, alltså den tysta perio-
den, måste vara tillräckligt lång för att
kompressorn skall hinna fylla luftreser-
voaren på nytt. Proportionen mellan
ljud och tystnad valdes av denna anled-
T. v. principskiss
över nautofonen.
1 resonanstrumpe-
ten, 2 membran
med järnankare I. ’
3 mellanläggsring.
5 magnetlindnin-
gar. T.h. baksidan
av instrumenttav-
lan med uppifrån
räknat: teckengi-
varen, kontrollern,
säkringar, nederst
t. v. frekvensvand-
lingstransforma-
tor, t. h. avstämp-
lingskondensatorn.
ning till omkring 1:10 hos dessa mist-
signalstationer. Hos Agas elektriska
vibrator däremot kan vilken ljudkarak-
tär som helst väljas. Ex särskild tecken-
givare sköter över ett antal reläer om
att nautofonen hela tiden avger den för
respektive fyr karakteristiska mistsig-
naleringen.
Teckengivaren kan även samtidigt få
manövrera en radiosändare. Genom upp-
mätning av tiden mellan det hörda ljudet
och de mottagna radiosignalerna kan
man på fartyg sedan lätt få en uppfatt-
ning om avståndet till fyrplatsen.
ARISTOPAL
påverkas av väte, torka,
ARISTO
räknestickor utmärka sig genom
materialet, det lätta och elastiska
(konstharts), som ej
kyla och som är motståndskraftigt för
slag och stötar, tungans
likmässiga och lätta glidningsförmåga,
största precision och exakthet
DENNERT & PAPE Hamburg-Altona
Generalagent: Skoglund & Bour elius
David Bagaresgata 29, Stockholm, Tel. 210151
värme eller
absolut
24 PERNIE för ARLA
JÄRNVÄGSVAGNEN...
(Forts. fr. sid. 15.)
tivt låga, har man med hänsyn här-
till framställt en oledad truck (bild
3), på vilken skenorna ligga endast
31 cm över gatunivån. Dessa släp-
truckar förslå även för de längsta
tvåaxliga vagnar med axelavstån-
det 8 m. De 12 styrbara hjulen
äro monterade på separata knäleds-
fjädrade axlar och ligga samtliga
utanför skenorna. Genom den rin-
ga höjden på dessa konstruktioner
äro särskilda lastkajer överflödiga
medan däremot de tvådelade truc-
karna, som ha en höjd av 56 em
över körbanans plan, erfordra så-
dana.
Förnämlig prissamling
till Teknik i miniatyr
i Linköping
nmälningarna till Linköpings Tek-
nik i mimatyr, arrangerad av ut-
ställningen Fritid och Framtid, i samar-
bete med Teknik för Alla, dugga tätt,
men utställningshallen har plats för
flera utställare. Arbetsutskottet önskar
Största möjliga variation av modeller,
varför alla modellbyggare äro hjärtligt
välkomna med sina alster. Har Ni alltså
en modell av flygplan, båt, järnväg, lok,
motor eller annan rolig och intressant
sak, så är det bara att sända in den till
Fritid och Framtid, Linköping. Men
glöm inte att bifoga uppgift om namn,
adress och ålder samt en kort beskriv-
ning av modellen. En försvarlig och
förnämlig prissamling väntar som lön
för mödan. Vi skola ännu inte avslöja
några detaljer, men vi kunna nämna, att
ett stort antal företag och enskilda
skänkt verkligt värdefulla priser.
Utställningen öppnas inte förrän den
1 augusti, men då det tar tid att ordna
med alla detaljer, böra modellerna om
möjligt sändas senast den 15 juli. Ad-
ressen är som nämnts endast Fritid och
Framtid, Linköping. Önskas några yt-
terligare upplysningar, är det bara att
tillskriva utställningen eller Teknik för
Alla, Box 3137, Stockholm 3. Och så
hoppas vi bara på deltagar- och besökar-
rekord vid östgötametropolens mönstring
av landets hobbyister och modellbyg-
gare.
