AV Va
-—r

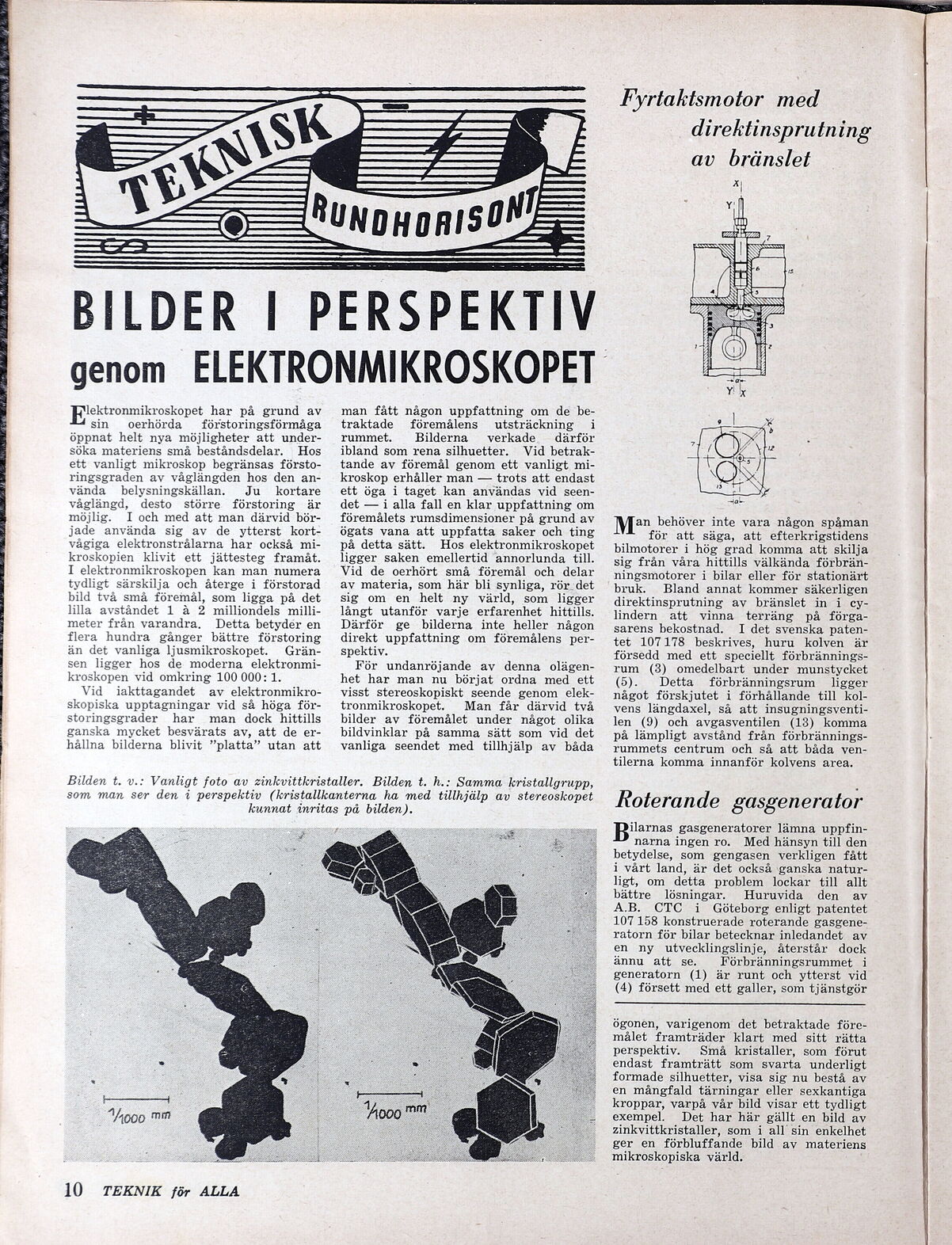

BILDER I PERSPEKTIV
genom ELEKTRONMIKROSKOPET
pektronmikrosköpet har på grund av
sin oerhörda <<förstoringsförmåga
öppnat helt nya möjligheter att under-
Söka materiens små beståndsdelar. Hos
ett vanligt mikroskop begränsas försto-
ringsgraden av våglängden hos den an-
vända belysningskällan. Ju kortare
våglängd, desto större förstoring är
möjlig. I och med att man därvid bör-
jade använda sig av de ytterst kort-
vågiga elektronstrålarna har också mi-
kroskopien klivit ett jättesteg framåt.
I elektronmikroskopen kan man numera
tydligt särskilja och återge i förstorad
bild två små föremål, som ligga på det
lilla avståndet 1 å 2 milliondels milli-
meter från varandra. Detta betyder en
flera hundra gånger bättre förstoring
än det vanliga ljusmikroskopet. Grän-
sen ligger hos de moderna elektronmi-
kroskopen vid omkring 100 000:1.
Vid iakttagandet av elektronmikro-
skopiska upptagningar vid så höga för-
storingsgrader har man dock hittills
ganska mycket besvärats av, att de er-
hållna bilderna blivit ”platta” utan att
man fått någon uppfattning om de be-
traktade föremålens utsträckning i
rummet. Bilderna verkade «därför
ibland som rena silhuetter. Vid betrak-
tande av föremål genom ett vanligt mi-
kroskop erhåller man — trots att endast
ett öga i taget kan användas vid seen-
det — i alla fall en klar uppfattning om
föremålets rumsdimensioner på grund av
ögats vana att uppfatta saker och ting
på detta sätt. Hos elektronmikroskopet
ligger saken emellertid annorlunda till.
Vid de oerhört små föremål och delar
av materia, som här bli synliga, rör det
sig om en helt ny värld, som ligger
långt utanför varje erfarenhet hittills.
Därför ge bilderna inte heller någon
direkt uppfattning om föremålens per-
spektiv.
För undanröjande av denna olägen-
het har man nu börjat ordna med ett
visst stereoskopiskt seende genom elek-
tronmikroskopet. Man får därvid två
bilder av föremålet under något olika
bildvinklar på samma sätt som vid det
vanliga seendet med tillhjälp av båda
Bilden t. v.: Vanligt foto av zinkvittkristaller. Bilden t. h.: Samma kristallgrupp,
som man ser den i perspektiv (kristallkanterna ha med tillhjälp av stereoskopet
kunnat inritas på bilden).
SEELE prrrne SK
10 TEKNIK för ALLA
Fyrtaktsmotor med
direktinsprutning
av bränslet
I
PRRETT
åÅ
Å
Gå
Uu
|
4
z
NE
SPN omm
AVR
M2r behöver inte vara någon spåman
för att säga, att efterkrigstidens
bilmotorer i hög grad komma att skilja
sig från våra hittills välkända förbrän-
ningsmotorer i bilar eller för stationärt
bruk. Bland annat kommer säkerligen
direktinsprutning av bränslet in i cy-
lindern att vinna terräng på förga-
sarens bekostnad. I det svenska paten-
tet 107178 beskrives, huru kolven är
försedd med ett speciellt förbrännings-
rum (3) omedelbart under munstycket
(5). Detta förbränningsrum «ligger
något förskjutet i förhållande till kol-
vens längdaxel, så att insugningsventi-
len (9) och avgasventilen (13) komma
på lämpligt avstånd från förbrännings-
rummets centrum och så att båda ven-
tilerna komma innanför kolvens area.
Roterande gasgenerator
pilarnas gasgeneratorer lämna uppfin-
narna ingen ro. Med hänsyn till den
betydelse, som gengasen verkligen fått
i vårt land, är det också ganska natur-
ligt, om detta problem lockar till allt
bättre lösningar. Huruvida den av
A.B. CTC i Göteborg enligt patentet
107 158 konstruerade roterande gasgene-
ratorn för bilar betecknar inledandet av
en ny utvecklingslinje, återstår dock
ännu att se. Förbränningsrummet i
generatorn (1) är runt och ytterst vid
(4) försett med ett galler, som tjänstgör
ögonen, varigenom det betraktade före-
målet framträder klart med sitt rätta
perspektiv. Små kristaller, som förut
endast framträtt som svarta underligt
formade silhuetter, visa sig nu bestå av
en mångfald tärningar eller sexkantiga
kroppar, varpå vår bild visar ett tydligt
exempel. Det har här gällt en bild av
zinkvittkristaller, som i all sin enkelhet
ger en förbluffande bild av materiens
mikroskopiska värld.
