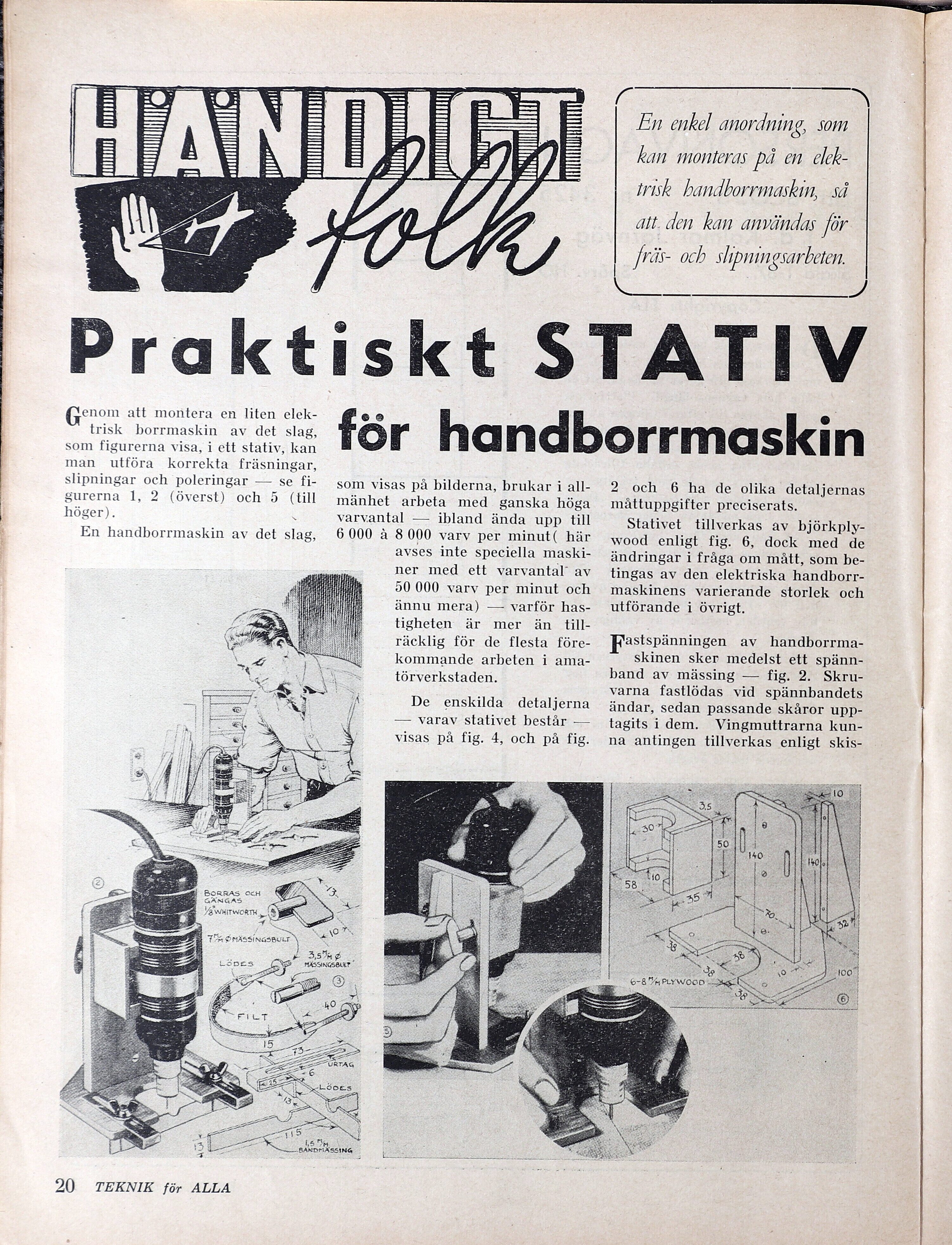

Full resolution (JPEG) - On this page / på denna sida - Händigt folk: Praktiskt stativ för handborrmaskin, av Mr Hobby
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
|
Pa
FN
bors!
=
—
=
=
= =
= =
= =
= —
Genom att montera en liten elek-
trisk borrmaskin av det slag,
som figurerna visa, i ett stativ, kan
man utföra korrekta fräsningar,
slipningar och poleringar — se fi-
gurerna 1, 2 (överst) och 5 (till
höger).
NY
En handborrmaskin av det slag,
BORRAS OCH
GÄNGAS
20 TEKNIK för ALLA
LOT HN
I
ul
Wy
(få SÅ
En enkel. anordning, som
kan monteras på en elek-
trisk handborrmaskin, så
att. den kan användas för
fräs- och slipmingsarbeten.
Na Å
Praktiskt STATIV
för handborrmaskin
som visas på bilderna, brukar i all-
mänhet arbeta med ganska höga
varvantal — ibland ända upp till
6 000 å 8000 varv per minut( här
avses inte speciella maski-
ner med ett varvantal av
20 000 varv per minut och
ännu mera) — varför has-
tigheten är mer än till-
räcklig för de flesta före-
kommande arbeten i ama-
törverkstaden.
De enskilda detaljerna
— varav stativet består —
visas på fig. 4, och på fig.
2 och 6 ha de olika detaljernas
måttuppgifter preciserats.
Stativet tillverkas av björkply-
wood enligt fig. 6, dock med de
ändringar i fråga om mått, som be-
tingas av den elektriska handborr-
maskinens varierande storlek och
utförande i övrigt.
astspänningen av handborrma-
skinen sker medelst ett spänn-
band av mässing — fig. 2. Skru-
varna fastlödas vid spännbandets
ändar, sedan passande skåror upp-
tagits i dem. Vingmuttrarna kun-
na antingen tillverkas enligt skis-
KO GR
IrosROR RNE fö
Rn
å Part
