En gammaldags BLÅSBÄLG
ANI
Der alltmera populära öppna spisen fordrar en blåsbälg av
den gamla goda stilen, och en sådan bälg går lätt att till-
verka själv?

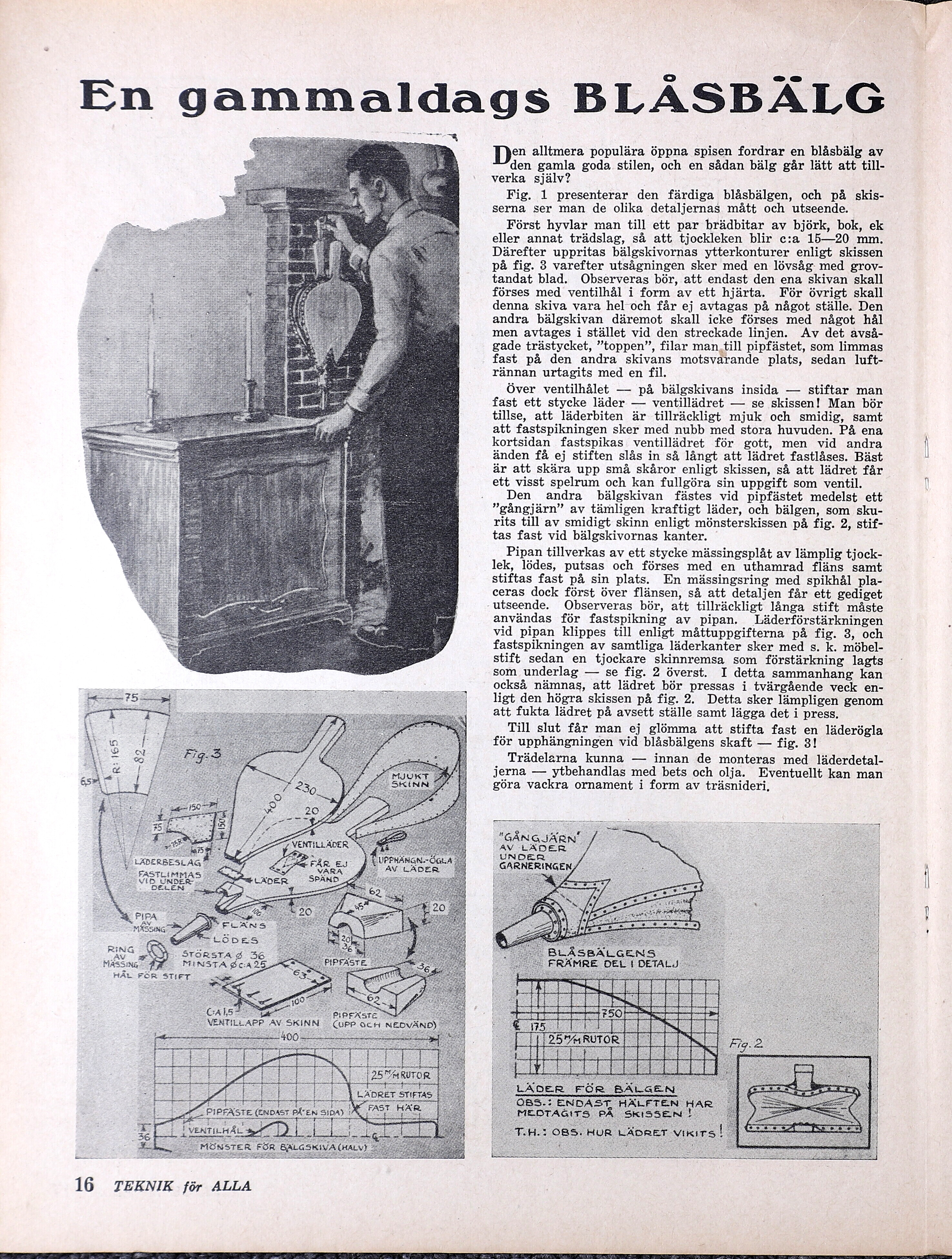

Fig. 1 presenterar den färdiga blåsbälgen, och på skis-
serna ser man de olika detaljernas mått och utseende.
Först hyvlar man till ett par brädbitar av björk, bok, ek
eller annat trädslag, så att tjockleken blir c:a 15—20 mm.
Därefter uppritas bälgskivornas ytterkonturer enligt skissen
på fig. 3 varefter utsågningen sker med en lövsåg med grov-
tandat blad. Observeras bör, att endast den ena skivan skall
förses med ventilhål i form av ett hjärta. För övrigt skall
denna skiva vara hel och får ej avtagas på något ställe. Den
andra bälgskivan däremot skall icke förses med något hål
men avtages i stället vid den streckade linjen. Av det avså-
gade trästycket, ”toppen”, filar man till pipfästet, som limmas
fast på den andra skivans motsvarande plats, sedan luft-
rännan urtagits med en fil.
Över ventilhålet — på bälgskivans insida — stiftar man
fast ett stycke läder — ventillädret — se skissen! Man bör
tillse, att läderbiten är tillräckligt mjuk och smidig, samt
att fastspikningen sker med nubb med stora huvuden. På ena
kortsidan fastspikas ventillädret för gott, men vid andra i
änden få ej stiften slås in så långt att lädret fastlåses. Bäst o
är att skära upp små skåror enligt skissen, så att lädret får
ett visst spelrum och kan fullgöra sin uppgift som ventil. I
Den andra bälgskivan fästes vid pipfästet medelst ett
”gångjärn” av tämligen kraftigt läder, och bälgen, som sku-
rits till av smidigt skinn enligt mönsterskissen på fig. 2, stif-
tas fast vid bälgskivornas kanter.
Pipan tillverkas av ett stycke mässingsplåt av lämplig tjock-
lek, lödes, putsas och förses med en uthamrad fläns samt
stiftas fast på sin plats. En mässingsring med spikhål pla-
ceras dock först över flänsen, så att detaljen får ett gediget
-utseende. Observeras bör, att tillräckligt långa stift måste
användas för fastspikning av pipan. Läderförstärkningen
vid pipan klippes till enligt måttuppgifterna på fig. 3, och
fastspikningen av samtliga läderkanter sker med s. k. möbel-
stift sedan en tjockare skinnremsa som förstärkning lagts
som underlag — se fig. 2 överst. I detta sammanhang kan
också nämnas, att lädret bör pressas i tvärgående veck en-
ligt den högra skissen på fig. 2. Detta sker lämpligen genom
att fukta lädret på avsett ställe samt lägga det i press.
Till slut får man ej glömma att stifta fast en läderögla
för upphängningen vid blåsbälgens skaft — fig. 3!
Trädelarna kunna — innan de monteras med läderdetal-
jerna — ytbehandlas med bets och olja. Eventuellt kan man
göra vackra ornament i form av träsnideri.
ÅA
LC PIPFASTE (ENDA
; ESR SRS
I VENTILHÅL
16 TEENIK för ALLA
