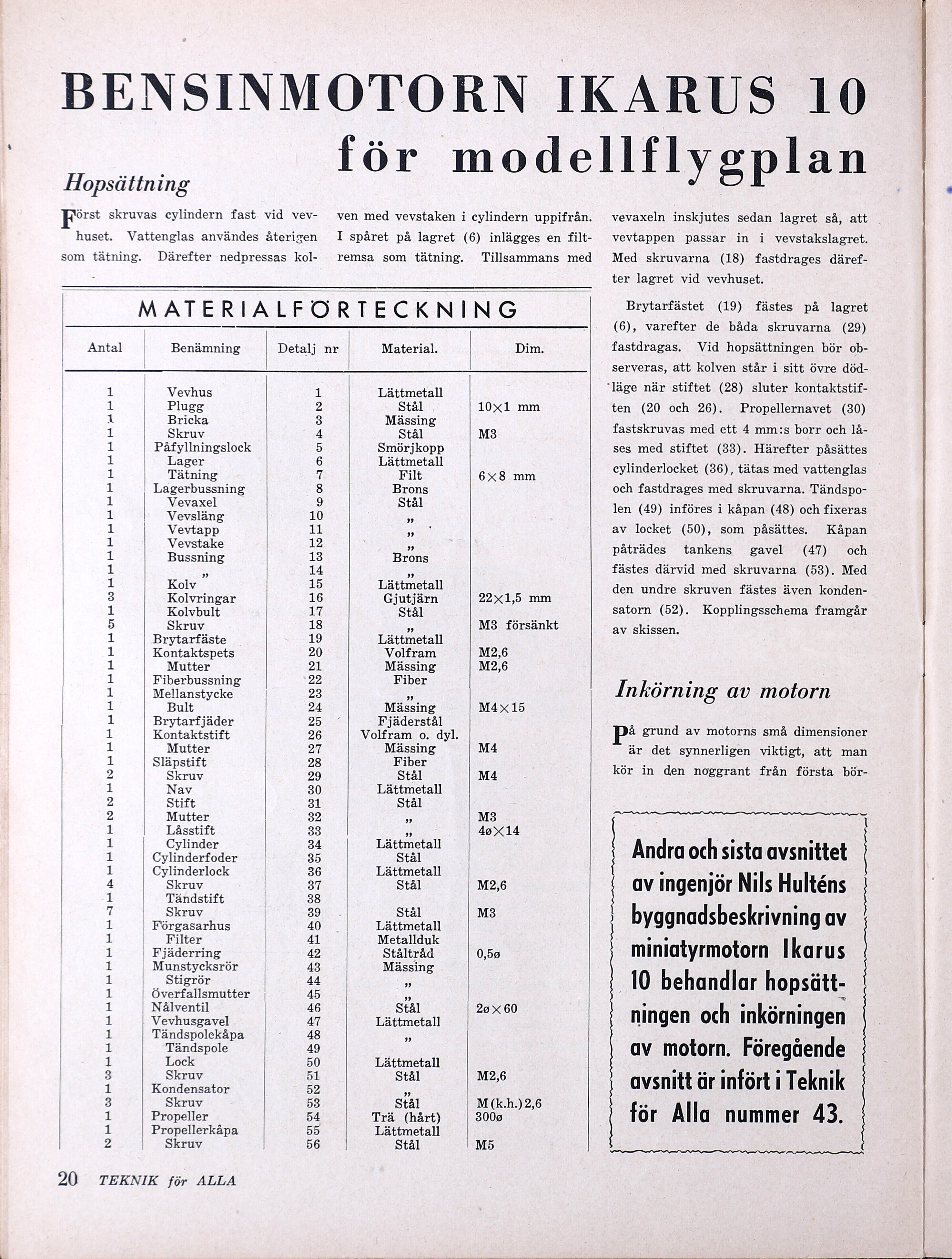

BENSINMOTORN IKARUS 10
för modellflygplan
Hopsättning
örst skruvas cylindern fast vid vev-
huset. Vattenglas användes återigen
som tätning. Därefter nedpressas kol-
ven med vevstaken i cylindern uppifrån.
I spåret på lagret (6) inlägges en filt-
remsa som tätning. Tillsammans med
MATERIALFÖOÖRTECKNING
Antal Benämning Detalj nr Material. Dim.
t Vevhus 1 Lättmetall
I Plugg 2 Stål 10x1 mm
1 | Bricka 3 Mässing
1 lg Skruv 4 Stål M3
1 Påfyllningslock 5 Smörjkopp
10 Lager 6 Lättmetall
| 1 Tätning 7 Filt 6Xx8 mm
1 | Lagerbussning 8 Brons
| 1 Vevaxel 9 Stål
| 1 Vevsläng 10 SÅ
| 1 Vevtapp 11 Ö
| 11 Vevstake 12 ”
| 1 Bussning 13 Brons
| 1 ” 14 ”
| 1 Kolv 15 Lättmetall
| 3 Kolvringar 16 Gjutjärn 22x1,5 mm
| 1 Kolvbult 17 Stål
| 5 Skruv 18 - M3 försänkt
1 Brytarfäste 19 Lättmetall
I Kontaktspets 20 Volfram M2,6
1 Mutter 20! Mässing M2,6
1 Fiberbussning 22 Fiber
ji Mellanstycke 23 -
1 Bult 24 Mässing M4xX15
I Brytarfjäder 25 Fjäderstål
| 1 Kontaktstift 26 Volfram o. dyl.
1 Mutter 2 Mässing M4
| 1 Släpstift 28 Fiber
| 2 Skruv 29 Stål M4
| 1 | Nav 30 Lättmetall
| 2 I Stift 31 Stål
| 2 | Mutter 32 3 M3
| É I > Låsstift 33 55 45X14
| 1 | — Cylinder 34 Lättmetall
| 1 | Cylinderfoder 35 Stål
| JE | Cylinderlock 36 Lättmetall
| 4 | Skruv Si Stål M2,6
| 1 | — Tändstift 38
dé | Skruv 39 Stål M3
1 | Förgasarhus 40 Lättmetall
1É | Filter 41 Metallduk
1 | Fjäderring 42 Ståltråd 0,59
1 | Munstycksrör 43 Mässing
1 | Stigrör A4 5;
Jö | Överfallsmutter 45 59
1 | Nålventil 46 Stål 20 Xx 60
1 | Vevhusgavel 47 Lättmetall
1 | Tändspolekåpa ; 48 ,
£ | - Tändspole 49
1 Lock 50 Lättmetall
3 Skruv 5 Stål M2,6
1. Kondensator 52 9
3 Skruv 53 Stål M (k.h.)2,6
1 | Propeller 54 Trä (hårt) 30090
1 | Propellerkåpa 55 Lättmetall
2 Skruv 56 Stål M5
20 TEKNIK för ALLA
vevaxeln inskjutes sedan lagret så, att
vevtappen passar in i vevstakslagret.
Med skruvarna (18) fastdrages däref-
ter lagret vid vevhuset.
Brytarfästet (19) fästes på lagret
(6), varefter de båda skruvarna (29)
fastdragas. Vid hopsättningen bör ob-
serveras, att kolven står i sitt övre död-
"läge när stiftet (28) sluter kontaktstif-
ten (20 och 26).
fastskruvas med ett 4 mm:s borr och lå-
ses med stiftet (33). Härefter påsättes
cylinderlocket (36), tätas med vattenglas
Propellernavet (30)
och fastdrages med skruvarna. Tändspo-
len (49) införes i kåpan (48) och fixeras
av locket (50), som påsättes. Kåpan
(47) och
fästes därvid med skruvarna (58). Med
påträdes tankens gavel
den undre skruven fästes även konden-
satorn (52). Kopplingsschema framgår
av skissen.
Inkörning av motorn
å grund av motorns små dimensioner
är det synnerligen viktigt, att man
kör in den noggrant från första bör-
Andra och sista avsnittet
av ingenjör Nils Hulténs
byggnadsbeskrivning av
miniatyrmotorn Ikarus
10 behandlar hopsätt-
ningen och inkörningen
av motorn. Föregående
avsnitt är infört i Teknik
för Alla nummer 43.
