INNAann

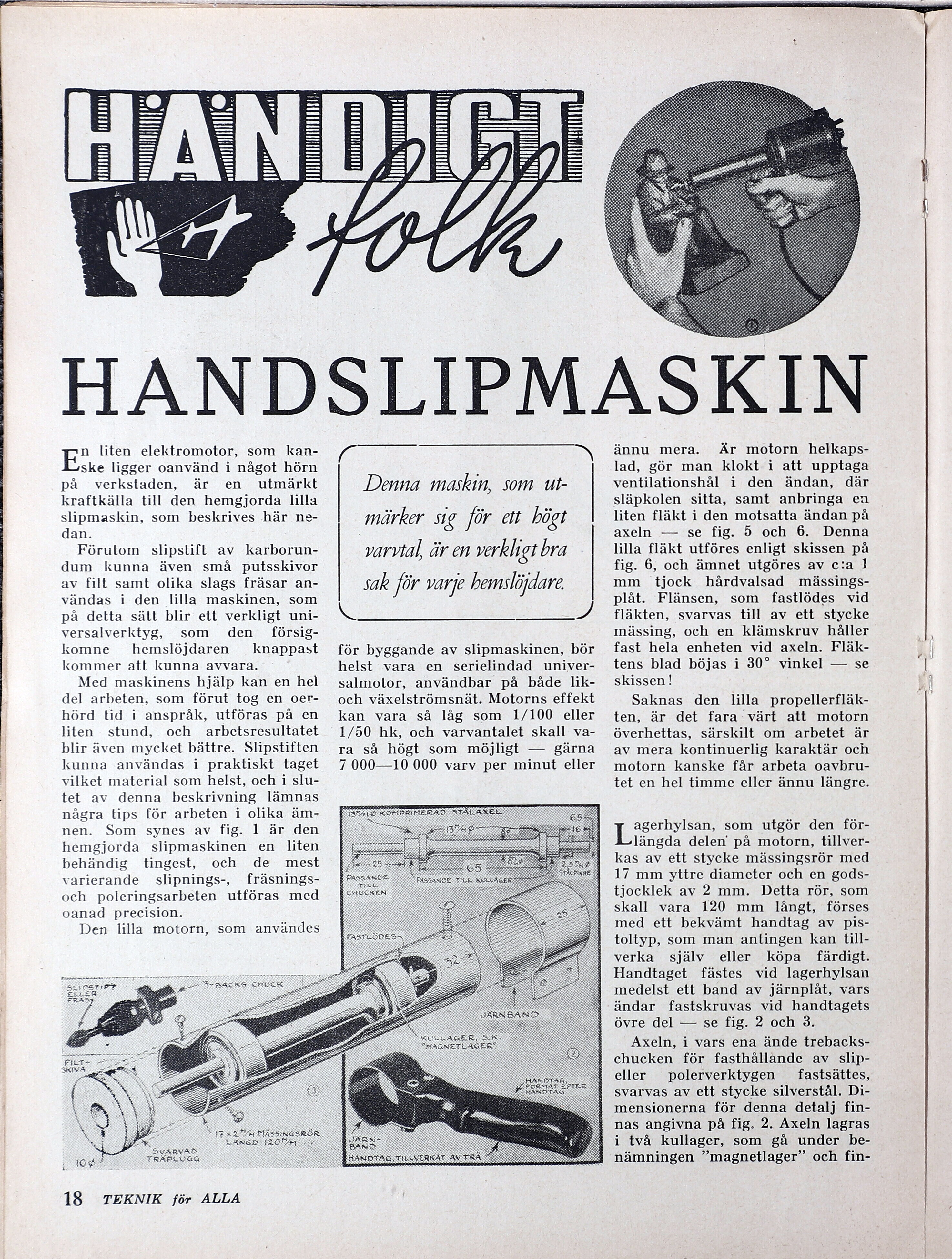

HANDSLIPMASKIN
E” liten elektromotor, som kan- föl TN
ske ligger oanvänd i något hörn :
på verkstaden, är en utmärkt Denna maskin, som Ul-
kraftkälla till den hemgjorda lilla i;
slipmaskin, som beskrives här ne- märker s19 för ett högt
dan. :
Förutom slipstift av karborun- varvtal, är en verkligt bra
dum kunna även små putsskivor : 5
av filt samt olika slags fräsar an- sak för varje hemslöjdare.
vändas i den lilla maskinen, som
på detta sält blir: ett verkligt uns No Zz
versalverktyg, som den =<försig-
komne <hemslöjdaren knappast för byggande av slipmaskinen, bör
kommer att kunna avvara. helst vara en serielindad univer-
Med maskinens hjälp kan en hel salmotor, användbar på både lik-
del arbeten, som förut tog en oer- och växelströmsnät. Motorns effekt
hörd tid i anspråk, utföras på en kan vara så låg som 1/100 eller
liten stund, och arbetsresultatet 1/50 hk, och varvantalet skall va-
blir även mycket bättre. Slipstiften ra så högt som möjligt — gärna
kunna användas i praktiskt taget 7 000—10 000 varv per minut eller
vilket material som helst, och i slu-
tet av denna beskrivning lämnas
några tips för arbeten i olika äm-
nen. Som synes av fig. 1 är den
hemgjorda slipmaskinen en liten
behändig tingest, och de mest
varierande slipnings-, fräsnings-
och poleringsarbeten utföras med
oanad precision.
Den lilla motorn, som användes
PASSA NEE
: Fint
THUCKEN
UKULLAGE SAG
i IMAGSET LAGER)
på i Zz Zz j
F VER IVA MÄSSING SRER.
LÄNGD IOMA a
SVARVAD
MSN TRÄPLUGG
i Cyg
18 TEKNIK för ALLA
ännu mera. Är motorn helkaps-
lad, gör man klokt i att upptaga
ventilationshål i den ändan, där
släpkolen sitta, samt anbringa ea
liten fläkt i den motsatta ändan på
axeln — se fig. 5 och 6. Denna
lilla fläkt utföres enligt skissen på
fig. 6, och ämnet utgöres av c:a 1
mm tjock hårdvalsad mässings-
plåt. Flänsen, som fastlödes vid
fläkten, svarvas till av ett stycke
mässing, och en klämskruv håller
fast hela enheten vid axeln. Fläk-
tens blad böjas i 30” vinkel — se
skissen!
Saknas den lilla propellerfläk-
ten, är det fara värt att motorn
överhettas, särskilt om arbetet är
av mera kontinuerlig karaktär och
motorn kanske får arbeta oavbru-
tet en hel timme eller ännu längre.
ÖS som utgör den för-
längda delen på motorn, tillver-
kas av ett stycke mässingsrör med
17 mm yttre diameter och en gods-
tjocklek av 2 mm. Detta rör, som
skall vara 120 mm långt, förses
med ett bekvämt handtag av pis-
toltyp, som man antingen kan till-
verka själv eller köpa färdigt.
Handtaget fästes vid lagerhylsan
medelst ett band av järnplåt, vars
ändar fastskruvas vid handtagets
övre del — se fig. 2 och 3.
Axeln, i vars ena ände trebacks-
chucken för fasthållande av slip-
eller = polerverktygen << fastsättes,
svarvas av ett stycke silverstål. Di-
mensionerna för denna detalj fin-
nas angivna på fig. 2. Axeln lagras
i två kullager, som gå under be-
nämningen ”magnetlager” och fin-
