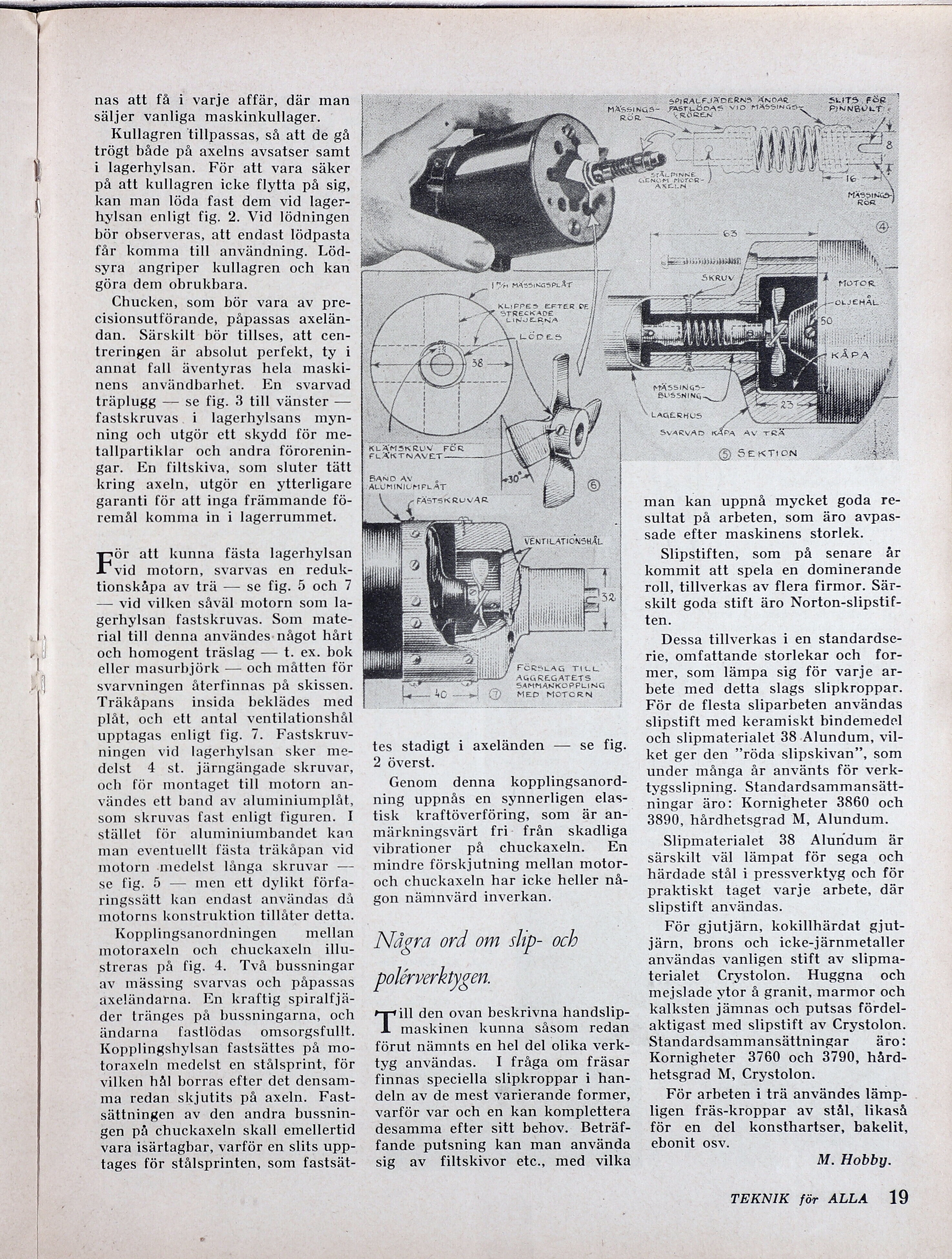

nas att få i varje affär, där man
säljer vanliga maskinkullager.
Kullagren tillpassas, så att de gå
trögt både på axelns avsatser samt :/
1 lagerhylsan. För att vara säker
på att kullagren icke flytta på sig,
kan man löda fast dem vid lager-
hylsan enligt fig. 2. Vid lödningen
bör observeras, att endast lödpasta
får komma till användning. Löd-
syra angriper kullagren och kan
göra dem obrukbara.
Chucken, som bör vara av pre-
cisionsutförande, påpassas axelän-
dan. Särskilt bör tillses, att cen-
treringen är absolut perfekt, ty i
annat fall äventyras hela maski-
nens användbarhet. En svarvad
träplugg — se fig. 3 till vänster —
fastskruvas . i lagerhylsans myn-
ning och utgör ett skydd för me-
tallpartiklar och andra förorenin-
gar. En filtskiva, som sluter tätt
kring axeln, utgör en ytterligare
garanti för att inga främmande fö-
remål komma in i lagerrummet.
JE att kunna fästa lagerhylsan
vid motorn, svarvas en reduk-
tionskåpa av trä — se fig. 5 och 7
— vid vilken såväl motorn som la-
gerhylsan fastskruvas. Som mate-
rial till denna användes-något hårt
och homogent träslag — t. ex. bok
eller masurbjörk — och måtten för
svarvningen återfinnas på skissen.
Träkåpans insida beklädes med
plåt, och ett antal ventilationshål
upptagas enligt fig. 7. Fastskruv-
ningen vid lagerhylsan sker me-
delst 4 st. järngängade skruvar,
och för montaget till motorn an-
vändes ett band av aluminiumplåt,
som skruvas fast enligt figuren. I
stället för aluminiumbandet kan
man eventuellt fästa träkåpan vid
motorn -medelst långa skruvar —
se fig. 5 — men ett dylikt förfa-
ringssätt kan endast användas då
motorns konstruktion tillåter detta.
Kopplingsanordningen mellan
motoraxeln och chuckaxeln illu-
streras på fig. 4. Två bussningar
av mässing svarvas och påpassas
axeländarna. En kraftig spiralfjä-
der tränges på bussningarna, och
ändarna fastlödas omsorgsfullt.
Kopplingshylsan fastsättes på mo-
toraxeln medelst en stålsprint, för
vilken hål borras efter det densam-
ma redan skjutits på axeln. Fast-
sättningen av den andra bussnin-
gen på chuckaxeln skall emellertid
vara isärtagbar, varför en slits upp-
tages för stålsprinten, som fastsät-
. X .
JÄALUMINIUMFLAT
Aer MÄSSIKGAPLÅT
KLUPPES ERTER OR
4
i
|
z
SKRUV FÖR
FLÄKTNAVET omm"
BASO A
FÄSTSKRUNVÄR
FÖRSLAG TILL
AGGREGATETS
SSMMANKOPPLING
MED NOTCERN
tes stadigt i axeländen — se fig.
2 överst.
Genom denna kopplingsanord-
ning uppnås en synnerligen elas-
tisk kraftöverföring, som är an-
märkningsvärt fri: från skadliga
vibrationer på chuckaxeln. En
mindre förskjutning mellan motor-
och chuckaxeln har icke heller nå-
gon nämnvärd inverkan.
Några ord om slip- och
polérverktygen.
Af den ovan beskrivna handslip-
maskinen kunna såsom redan
förut nämnts en hel del olika verk-
tyg användas. I fråga om fräsar
finnas speciella slipkroppar i han-
deln av de mest varierande former,
varför var och en kan komplettera
desamma efter sitt behov. Beträf-
fande putsning kan man använda
sig av filtskivor etc., med vilka
Shire
MÄSSINGS-
BUSSNING—
3
LAGERHUS
SKVARVAD KÅPA ANV TE
(2 SEKTION
man kan uppnå mycket goda re-
sultat på arbeten, som äro avpas-
sade efter maskinens storlek.
Slipstiften, som på senare år
kommit att spela en dominerande
roll, tillverkas av flera firmor. Sär-
skilt goda stift äro Norton-slipstif-
ten.
Dessa tillverkas i en standardse-
rie, omfattande storlekar och for-
mer, som lämpa sig för varje ar-
bete med detta slags slipkroppar.
För de flesta sliparbeten användas
slipstift med keramiskt bindemedel
och slipmaterialet 38 Alundum, vil-
ket ger den ”röda slipskivan”, som
under många år använts för verk-
tygsslipning. Standardsammansätt-
ningar äro: Kornigheter 3860 och
3890, hårdhetsgrad M, Alundum.
Slipmaterialet 38 Alundum är
särskilt väl lämpat för sega och
härdade stål i pressverktyg och för
praktiskt taget varje arbete, där
slipstift användas.
För gjutjärn, kokillhärdat gjut-
järn, brons och icke-järnmetaller
användas vanligen stift av slipma-
terialet Crystolon. Huggna och
mejslade ytor å granit, marmor och
kalksten jämnas och putsas fördel-
aktigast med slipstift av Crystolon.
Standardsammansättningar äro:
Kornigheter 3760 och 3790, hård-
hetsgrad M, Crystolon.
För arbeten i trä användes lämp-
ligen fräs-kroppar av stål, likaså
för en del konsthartser, bakelit,
ebonit osv.
M. Hobby.
