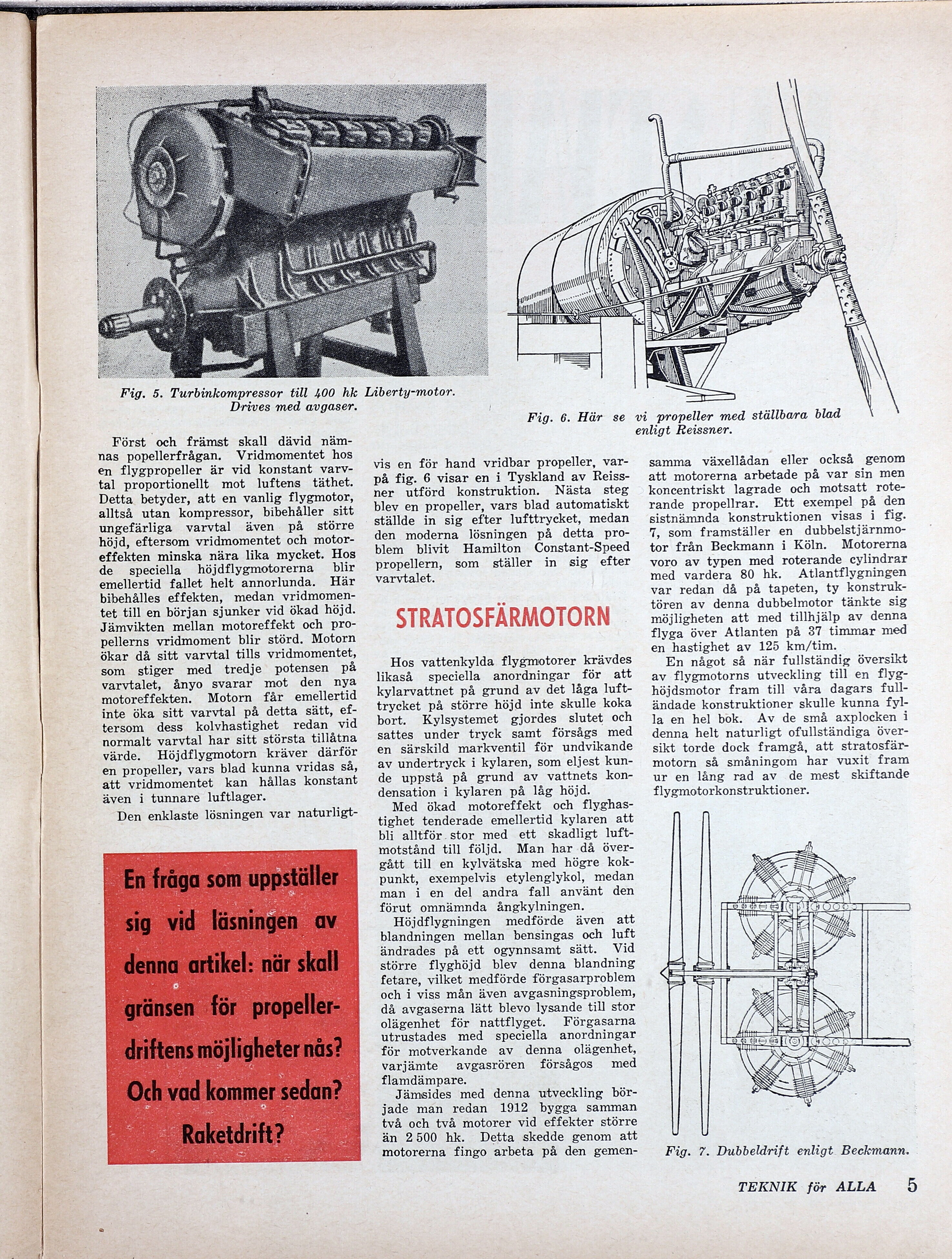

Fig. 5. Turbinkompressor till 400 hk
Drives med avgaser.
Först och främst skall dävid näm-
nas popellerfrågan. WVridmomentet hos
en flygpropeller är vid konstant varv-
tal proportionellt mot luftens täthet.
Detta betyder, att en vanlig flygmotor,
alltså utan kompressor, bibehåller sitt
ungefärliga varvtal även på större
höjd, eftersom vridmomentet och motor-
effekten minska nära lika mycket. Hos
de speciella höjdflygmotorerna blir
emellertid fallet helt annorlunda. Här
bibehålles effekten, medan vridmomen-
tet till en början sjunker vid ökad höjd.
Jämvikten mellan motoreffekt och pPpro-
pellerns vridmoment blir störd. Motorn
ökar då sitt varvtal tills vridmomentet,
som stiger med tredje potensen på
varvtalet, ånyo svarar mot den nya
motoreffekten. Motorn får emellertid
inte öka sitt varvtal på detta sätt, ef-
tersom dess kolvhastighet redan vid
normalt varvtal har sitt största tillåtna
värde. Höjdflygmotorn kräver därför
en propeller, vars blad kunna vridas så,
att vridmomentet kan hållas konstant
även i tunnare luftlager.
Den enklaste lösningen var naturligt-
Liberty-motor.
vis en för hand vridbar propeller, var-
på fig. 6 visar en i Tyskland av Reiss-
ner utförd konstruktion. Nästa steg
blev en propeller, vars blad automatiskt
ställde in sig efter lufttrycket, medan
den moderna lösningen på detta pro-
blem blivit Hamilton Constant-Speed
propellern, som ställer in sig efter
varvtalet.
STRATOSFÄRMOTORN
Hos vattenkylda flygmotorer krävdes
likaså speciella anordningar för att
kylarvattnet på grund av det låga luft-
trycket på större höjd inte skulle koka
bort. Kylsystemet gjordes slutet och
sattes under tryck samt försågs med
en särskild markventil för undvikande
av undertryck i kylaren, som eljest kun-
de uppstå på grund av vattnets kon-
densation i kylaren på låg höjd.
Med ökad motoreffekt och flyghas-
tighet tenderade emellertid kylaren att
bli alltför stor med ett skadligt luft-
motstånd till följd. Man har då över-
gått till en kylvätska med högre kok-
punkt, exempelvis etylenglykol, medan
man i en del andra fall använt den
förut omnämnda ångkylningen.
Höjdflygningen medförde även att
blandningen mellan bensingas och luft
ändrades på ett ogynnsamt sätt. Vid
större flyghöjd blev denna blandning
fetare, vilket medförde förgasarproblem
och i viss mån även avgasningsproblem,
då avgaserna lätt blevo lysande till stor
olägenhet för nattflyget. Förgasarna
utrustades med speciella anordningar
för motverkande av denna olägenhet,
varjämte avgasrören försågos med
flamdämpare.
Jämsides med denna utveckling bör-
jade man redan 1912 bygga samman
två och två motorer vid effekter större
än 2500 hk. Detta skedde genom att
motorerna fingo arbeta på den gemen-
Fig. 6. Här se vi propeller med ställbara blad
enligt Reissner.
//jittl
AS
VASS ass
TU
samma växellådan eller också genom
att motorerna arbetade på var sin men
koncentriskt lagrade och motsatt rote-
rande propellrar. Ett exempel på den
sistnämnda konstruktionen visas i fig.
7, som framställer en dubbelstjärnmo-
tor från Beckmann i Köln. Motorerna
voro av typen med roterande cylindrar
med vardera 80 hk. Atlantflygningen
var redan då på tapeten, ty konstruk-
tören av denna dubbelmotor tänkte sig
möjligheten att med tillhjälp av denna
flyga över Atlanten på 37 timmar med
en hastighet av 125 km/tim.
En något så när fullständig översikt
av flygmotorns utveckling till en flyg-
höjdsmotor fram till våra dagars full-
ändade konstruktioner skulle kunna fyl-
la en hel bok. Av de små axplocken i
denna helt naturligt ofullständiga över-
sikt torde dock framgå, att stratosfär-
motorn så småningom har vuxit fram
ur en lång rad av de mest skiftande
flygmotorkonstruktioner.
|
)
TM
val
el)
Eh
ö
(a Al
Gös
) I
Fig. 7. Dubbeldrift enligt Beckmann.
TEKNIK för ALLA = 5
